Dørautomatikk

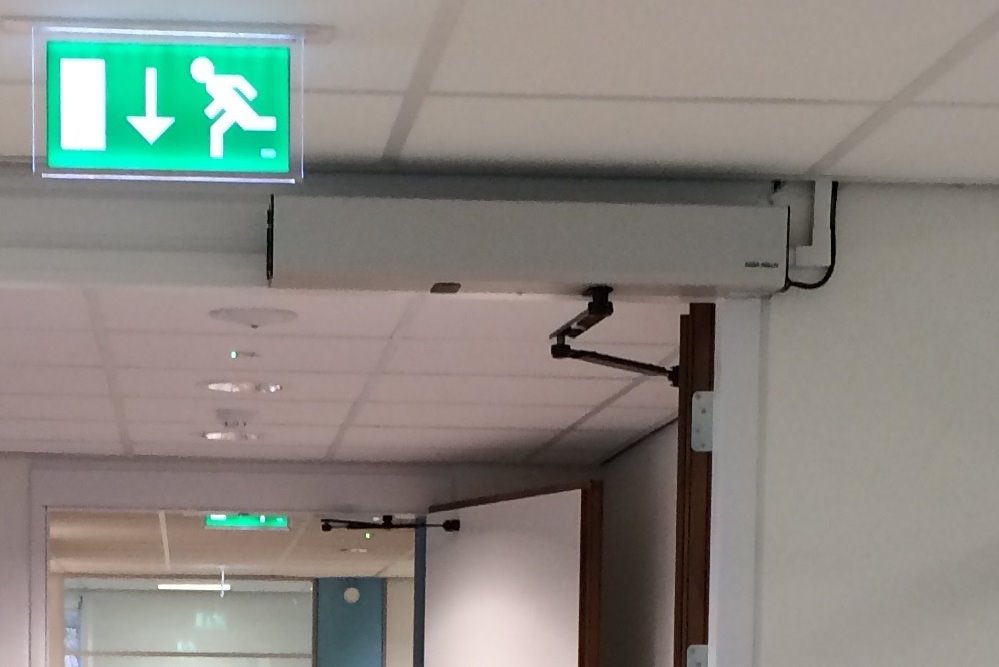

ASSA ABLOY SW100 er en av de mest stillegående på markedet samtidig som den er branngodkjent som lavenergiåpner.

Bruksområde
SW100 er en perfekt løsning for f. eks helsetjenester, boliger, kontorer og offentlige tjenester hvor det er viktig med både lavt støynivå og enkel tilgang.

SW100 kan monteres på begge side av døren for å trekke eller skyve døren opp. Den er egnet for 1-fløyet eller 2-fløyet dør montasje.

Viktig! Det er stor forskjell på kraft når man bruker skyvende i forhold til trekkende. Se kraftskjema på automatikken!

SW100 er utstyrt med en elektronisk dørbrems som styrer døren hastighet når det blåser eller blir tvunget opp eller igjen. Denne unike funksjonen reduserer slitasje og begrenser feil.
Energiforbruket for og åpnel en dør på 90 kg, er lavere enn å tenne en 25W lampe!

SW100 kan utstyres med batteribackup som blir liggende skjult under dekkappen. Denne kan åpne automatikken 300 ganger. Med integrert batteribacup får man store kostnadsbesparelser i forhold til installasjon av en UPS.

Godkjennelse
SW100 er branngodkjent i klasse EN 2-4.
Sitac godkjent for branndører i klasse E30, A30 og EI30 uten fallehold. Med fallehold er opp til godkjenning av det produktet. EN16005

Funksjon
SW100 gir høy sikkerhet. Tilfredsstiller krav til personsikkerhet og kan dessuten kompletteres med alle varianter sikkerhetssensorer.

Armsystem
SW100 leveres med enten skyvende eller trekkende armsystem (glideskinne). SW100 skyvende armsystem der automatikken monteres på motsatt side av dørens åpningsretning. SW100 trekkende armsystem, der automatikken monteres på samme side som bevegelses-retningen. På begge varianter kan åpningsvinkelen justeres opp til 110°, og de kan tilpasses både en- og tofløyede dører. Akselforlenger - gir mulighet til å montere automatikken høyere opp på veggen. Armforlenger for større innsprang. Meget sterk i skyvende som også er anbefalt.

Konstruksjon
Åpner med motor og stenger med motor og fjær.
Åpnings- og stengningshastighet kan justeres uavhengig av hverandre. Push and Go innebygget
Justerbar holdetid Uttak for hjelpespening 24V DC maks 400mA. ”Kill” inngang som sperresignal fra f.eks låst dør. Elektrisk koordinator for montering på tofløyede dører.

Tekniske data

• Driftsspenning: 100-240 VAC, +10/-15%, 50/60Hz, 10A
• Strømforbruk: maks. 75 W
• Spenning: 24 VDC, maks. 400 mA
• Battery backup: 24 VDC
• Avlåsningsspenning: 12 VDC, maks. 500 mA eller 24 VDC, maks. 250 mA
• Temperatur: -20°C to +45°C
• Relativ fuktighet (ikke kondensering): 95%
• Anbefalt maks dørvekt for skyvende: 130 kg ved 800 mm dørbredde
Anbefalt maks dørvekt på trekkende: 75 kg ved 800mm dørbredde
J: PUSH = 45 kgm², PULL = 16 kgm²
IP:20
Dimensjon: L=716 H=110 D=130

Tilfredsstiller følgende krav:
SITAC SC0840-09.
TOY B 09 09 7 0555 002.

Forpakning
SW100 leveres både komplett og i løse enheter.

SW100 komplett inneholder arm, sikkerhetskort og 230V kabel.

ASSA ABLOY SW200 med eller uten 180 graders åpning.

SW200 finnes som standard eller med 180 graders åpning.180 grader benyttes ofte på sykehus og i institusjoner hvor man trenger full åpning.

SW200 standard modell benyttes der hvor man ønsker å bytte ut en DA132 eller DA133. Finnes i skyvende og trekkende variant. Komplette pakker inkl.arm.

SW200 M/ 180 graders åpning.
Her må følgende enheter bestilles.
TO0261021272SI            SW200 AUTOMATIKK U/ARM U/DEKSEL INKL. EXU-SI OG SA KORT
Deksel for enkeltdør.
TO0261021861SI            SW200 DEKSEL L=716 MM FOR 180 GRADER SØLV
Deksel for dobbeltdør.
TO0261021274            SW100/SW200 DEKKAPPE L=2200MM
TO0261012274            SW100/SW200 DEKKAPPE L=5880MM
TO0261008749SI            SW100/SW200 NY TOPP ENDESTYKKE FOR DEKKAPPE SØLV

I tillegg må man velge riktig arm:
Du kan bruke Push-335 opp til 100 mm karmdybde: varenummer 706120100170 SW100/SW200/SW300 PUSH 335 ARM (SW200 - 180GRADER)

Over 100 mm karmdybde må du bruke denne armen: varenummer TO0261012012SI SW200 (180 GRADER) GLIDEARM FOR ÅPNING 0-305MM

Skal du dra opp døren må du bruke denne armen: varenummer TO261008401SI SW200 TREKKENDE STANDARDARM SØLV 400 SLIM (180 GRADER)

Dobbeldør må man huske følgende:
Synkroniseringskabel benyttes.

Batteribackup:
TO026SW200IBATT        SW200 BATTERI BACKUP

Tekniske data
Driftsspenning: 100-240 VAC +10/-15%, 50/60 Hz, 10A
Strømforbruk: maks. 300 W
Spenning: 24 VDC, maks. 700 mA
Battery backup: 24 VDC
Avlåsningsspenning: 12 VDC, maks. 1200 mA eller 24 VDC, maks. 600 mA
Temperatur: -20 °C to +45 °C
Relativ fuktighet (ikke kondensering): 95%
Maks dør vekt og dør vidde J: PUSH = 160 kgm², PULL = 80 kgm²
IP20
Dimensjon: L=716 H=110 D=130

ASSA ABLOY SW300 er en av de sikreste og mest fleksible slagdørsautomatikker på markedet. SW300 har lavt støynivå, kombinert med høy ytelse. Videre har slagdørsautomatikken et bredt spekter av tilbehør. SW300 oppfyller alle krav som stilles til en dørautomatikk.

SW300 er branngodkjent opptil EI120
Inkl. intern batteribacup branngodkjent opptil EI60

Bruksområde
SW300 er det ideelle valget for helse- og omsorgsbygg, undervisningsbygg, næringsbygg og offentlige bygg. En enkel, sikker og trygg løsning. SW300 oppfyller alle krav som stilles til en dørautomatikk og er bare 70mm høy og kan åpne dører opptil 250 kg. SW300 kan utstyres med innebygget batteribackup som blir liggende skjult under dekkappen. Denne kan åpne automatikken ca. 300 ganger ved bortfall av normal strømforsyning. Med integrert batteribacup får man store kostnadsbesparelser i forhold til installasjon av en UPS.

SW300 er branngodkjent opptil EI120
Inkl. intern batteribacup branngodkjent opptil EI60

1701867 PCB 2pol rele for å bryte sikkerhetssensor ved brann.

Funksjon
SW300 gir høy sikkerhet og tilfredsstiller nødvendige krav til personsikkerhet. Kan kompletteres med alle godkjente sikkerhetssensorer.

Armsystem
SW300 leveres med skyvende eller trekkende armsystem (glideskinne). Med skyvende armsystem monteres automatikken på motsatt side av dørens åpningsretning, Med et trekkende armsystem monteres automatikken på samme side som bevegelsesretningen. På begge varianter kan åpningsvinkelen justeres opp til 110°, og de kan tilpasses både en- og tofløyede dører.
Akselforlenger gir mulighet til å montere automatikken høyere opp på veggen. Armforlenger for større innsprang kan leveres.

SW300 åpner med motor og stenger med motor og fjær. Åpnings- og stengningshastighet kan justeres uavhengig av hverandre. Justerbar holdetid Uttak for hjelpespenning; 24V DC maks 700mA. Uttak for EL-Sluttykke: 12DC/ 1200mA - 24DC/ 600mA
”Kill”-inngang som sperresignal fra for eksempel låst dør. 70mm Høyde

Godkjenning
RISE branngodkjenning opp til EI120 minutter.
Inkl. batteribackup opp til EI60 minutter

Tekniske data
Driftsspenning: 100-240 VAC +10/-15%, 50/60 Hz, 10A Strømforbruk maks.: 300 W
Spenning: 24 VDC, maks. 700 mA
Battery backup: 24 VDC
Avlåsning: 12 VDC, maks. 1200 mA eller 24 VDC, maks. 600 mA
Temperatur: -20 °C to +45 °C
Relativ fuktighet (ikke kondensering) 95%
Anbefalt maks. dør vekt og dør vidde J: PUSH = 140 kgm² and PULL = 80 kgm²
IP20
Dimensjon: L=840 H=70 D=148

Forpakning
SW300 komplett inneholder arm, sikkerhetskort, el-sluttstykke kort, akselforlengere og 230V kabel.

Dobbel branndør.
2 stk SW300 komplett + Koordineringsstag og synkroniseringskabel.

Dobbeldør (ikke branndør)
2 stk SW300 komplett + synkroniseringskabel

Husk å velge helt deksel/kappe eller skjøtestykke.

ASSA ABLOY SW300-S er den nye smarte generasjonen av slagdørsautomatikk.

SW300-S er en stilig, allsidig, miljøvennlig slagdørsautomatikk som sparer penger og tid. En alt-i-ett automatikk, Dørautomatikken kan tilpasses ulike driftsmoduser, dørtyper og armkonfigurasjoner. En ny ledsagertjeneste via App reduserer tiden det tar å igangsette, programmere, feilsøke og diagnostisere. I tillegg kan SW300-S spare energi og penger på hver installert dør. Leveres i en Pearl Dark grå farge.

Energieffektivitet og bærekraft
Den nye "ECO-Mode" i SW300-S reduserer energi- og strømforbruket dramatisk i standby-modus, og fremmer en grønnere fremtid og reduserer CO₂-utslipp.

Uanstrengt igangkjøring
Igangkjøring av SW300-S er enkelt med vår brukervennlige serviceapp, som gir trinn-for-trinn veiledning for installasjon. Med klare instruksjoner og visuelle hjelpemidler på sine mobile enheter kan installatører spare tid og minimere innsats, sikre presis installasjon og redusere sannsynligheten for feil.

Strømlinjeformet feilsøking
Serviceappen vår har også intelligent feilsøking, som gjør det mulig for teknikere å identifisere og løse problemer raskt. Du kan få tilgang til sanntids dørdata, statistikk, feil og mer på fingertuppene for rettidig og praktisk støtte.

Effektivitet og allsidighet i ett produkt
ASSA ABLOY SW300-S fungerer som en omfattende løsning for slagdører. Den bytter sømløst mellom normal og omvendt drift, benyttes til branndører og både enkle og doble dører, og tilbyr en rekke arm alternativer, noe som eliminerer behovet for flere modeller.

Tekniske data
Mål (HxBxD): 70 mm x 840 mm x 148 mm
Anbefalt maks. dørvekt og dørbredde J: PUSH = 140 kgm² og PULL = 80 kgm²
Dørstørrelse: EN4-EN7
Armtype: PUSH, PULL, Dobbeltvirkende arm
Brannsertifisert integrert batteri Backup (valgfritt)
Vekt drivenhet: 7,6 kg

Strømforbruk
ECO (strømsparingsmodus): <0,3 W
IDLE-modus: 5 W
PÅ-modus: Maks. 40 W

SW300-S leveres i komplett forpakning.
Skyvende
Trekkende

SW300-S leveres i en Pearl dark grå eller sort. Sort betyr sort arm og sidedeksel ikke hoverdeksel da dette er Pearl dark grå.  Merket med PD i tekst er grå og BK er sort i  varenummer.

ASSA ABLOY leverer et komplett spekter av tilbehør til automatiske dørløsninger, slik som sensorer, detektorer, fjernkontroller, strømforsyning , nøkkelbrytere etc.

Sikkerhetssensorer som kan bli påvirket av røyk kan benyttes dersom de kobles mot en brannalarm via et relè. Da er sikkerhetssensor deaktivert under utløst brannalarm.

FLATSCAN
Flatscan sikkerhetssensor benytter laserteknologi som gir et sikkerhetsfelt for å hindre skader når dørautomatikken er i drift. Flatscan gir en optimal sikkerhet i.h.h.t EN16005. Flatscan dekker hele hengselsområde i klemsone og gir beskyttelse mot klem av fingre og hender i hele åpne og lukke prosessen. Flatscan gir med sin laserteknologi den beste funksjonaliteten uavhengig av gulvtyper.
Flatscan kan påvirkes av røyk, men dersom den kobles via brannalarm vil den ikke bli påvirket da den er ute av drift i det øyeblikket brannalarmen går.

Leveres i Sort eller Grå utførelse.

Mål:
L 142mm
H 85mm
D 33mm+7mm
Temperaturområde -30 til +60 grader
Driftsspenning 12-24VDC +/- 15%
IP54 Flatscan er en av de sikreste og beste sensorene på markedet.

EAGLE ARTEK er en mikrobølgesensor som kan installeres på alle typer av automatiske dører, uavhengig av miljøet. Slank og kompakt, den er designet for å passe til de mest diskrete døroperativsystemene. Den tilbyr enveisåpning og optimerer døråpnings- og lukkesykluser.
Innstilling av parametere er fleksibelt og enkelt ved hjelp av trykknapper. Deteksjonsfeltet kan justeres veldig enkelt uten å bytte antenne manuelt, da alt håndteres elektronisk.
Eagle Artek påvirkes IKKE av røyk.

Dimensjoner 120 mm (B) x 50 mm (H) x 50 mm (D)
Tiltvinkler 0° til 90° vertikalt; -30° til +30°

4SAFE
4SAFE er en sikkerhetssensor som benyttes for å øke personsikkerheten ved bruk av dørautomatikk.
Gjeldende  EN16005.
Denne sikkerhetssensor monteres direkte på dørbladet og sammen med PSW250, EMO og DA132 dørautomatikk. 4SAFE sensoren overvåker området umiddelbart forran døren. Skulle det komme en hindring (person-gjenstand) i sonen gir sensor signal til dørautomatikken om å stoppe eller gjenn åpne døren, dette for å beskytte brukere. Ved å montere 4SAFE på begge sider av døren oppnås den beste sikkerheten. Sikkerhetssone på begge sider av døren.

IP53 klasse
Temperaturområde -25 til + 55 grader
Monteringshøyde fra 1,3 - 3 meter

Brannalarm/Sikkerhetssensor
1701867 PCB 2pol rele for å bryte sikkerhetssensor ved brann.

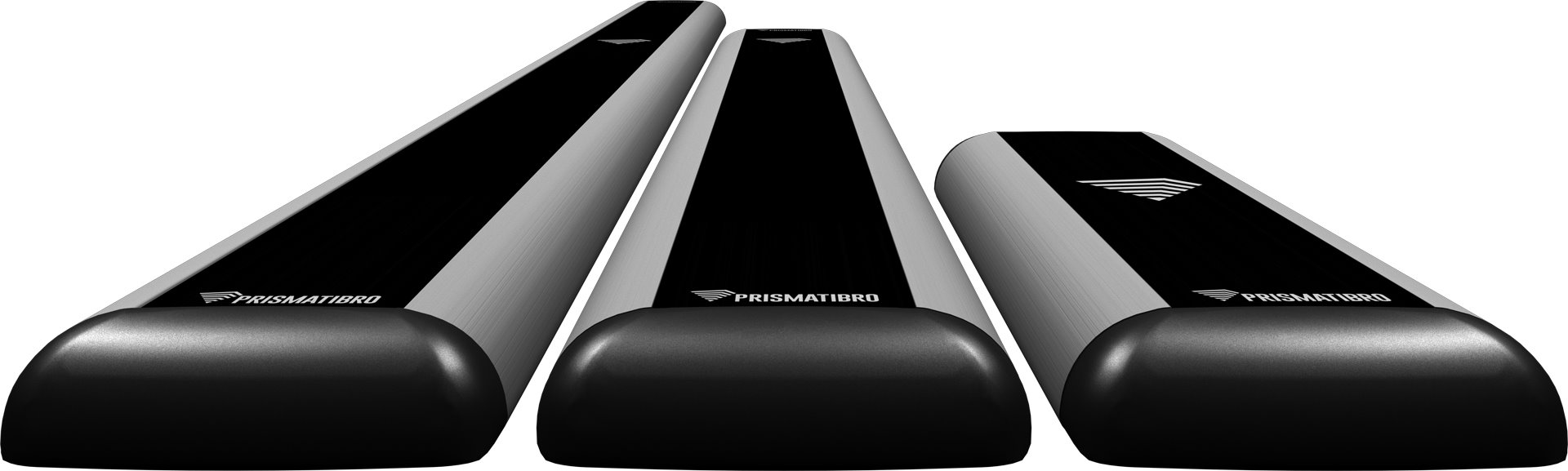

PRISMA Touch brytere er laget i aluminium og tåler tøffe miljøer som skoler og sykehus. Touch betyr at hele overflaten er følsom ved trykk. Det er ingen mikrobrytere eller beveglige deler men sensorer som føler når men tar på overflaten. All elektronikk er sikret med silikon og tåler IP56. Vi har 3 modeller. 300 standard variant med en sensor, 800 variant som kalles aktiviseringslist med to sensorer og større overflate for trykk og 1200 varianten som også kalles aktiviseringslist. Denne har også to sensorer og kan sparkes på.

Alle variantene har dip-switcher for programmering. Her har man flere valg. Man kan legge inn forsinkelse på åpnesignalet (holde inne knappen i 1,5 - 3 eller 6 sek. før den trigger. Kick/spark funksjon som krever kraftigere trykk. Nurse-bed funksjon som styrer dobbelt dører forskjellig. Alle variantene har 2 relè.

Les mer om produktene i brosjyre/installasjons manual under nedlasting.

Prisma 300 er en standard størrelse albuebryter 286x95x25mm

Prisma 800 er en aktiviseringslist/bryter i størrelse 799x95x25mm

Prisma 1200 er en aktiviseringslist/bryter i størrelse 1169x95x25mm

Les mer om produktene i brosjyre/installasjons manual under nedlasting.

Tekniske data.

Driftsspenning: 18-30VDC
Strømforbruk:
Hvile: 30mA
Aktivert: 47mA

Maks 2A pr. Relè

2 ledere for spenning.
2 ledere for signat til dørautomatikk

6 leder kabel for å få alle funksjoner.

Les mer om produktene i brosjyre/installasjons manual under nedlasting.

Berøringsfrie veggbrytere

Berøringsfrie veggbrytere kommer i flere varianter. Her har vi samlet noen av dem. Berøringsfrie brytere er hygieniske da man slipper å fysisk trykke for å få et åpningssignal. Noen varianter er også trådløse slik at man slipper å trekke kabel fra bryter til det som skal styres. Derfor er det perfekt med berøringsfri bryter der hygiene er viktig: sykehus, hotell og restauranter, farmasøytisk industri, flyplasser, logistikk, detaljhandel og kontorer. Ingen berøring ingen smitte.

Magic Switch Chroma i vit eller sort utgave er en serie berøringsfrie veggbrytere. Ny design med vinkende hånd og lys. Finnes i standard og Advance, utenpå liggende og innfelt versjon. Standard som vanlig bryter mens Advance har en av/på funksjon i tillegg. Stort fargevalg på lys. Justerbar avstand fra 10 til 60cm. IP65.
Blir IKKE påvirket av røyk.

AerWave er en trådløs og berøringsfri veggbryter. Her monterer man bryter på vegg og WR-24 mottaker i f.eks. en døraumatikk. AerWave kan ha 10m avstand mellom bryter og WR-24 mottaker. Leser avstand for signal kan justeres fra 1-15cm. IP65 tetthet for AerWave bryter. AerWave leveres i sort-plast utførelse med håndsignal. Kan bli påvirket av røyk.

ES-80 er en berøringsfri albuebryter med IR-sensor. Her trekken man kabel til f.eks. dørautomatikken. Leser avstand for signal kan justeres fra 4-15cm. Kun for innendørs bruk. ES-80 har kun 5% +/- på spenning.
Kan bli påvirket av røyk.

Tekniske data

Magic Switch/Chroma
12-24VAC - 12-30VDC +/- 10%
Frekvens: 24.150 GHz
Magic Switch: 10-50cm radie 90 grader
Magic Switch Chroma: 10-60cm radie 90 grader
Responstid under 0,5 sek.
Temp. -20 / +55 grader
Magic Switch: IP54 med silikon ramme
Magic Switch Chroma: IP65 med silikon ramme

AerWave
DC3V batteri i veggbryter. 500 åpninger pr.dag i 12MND
Infrarød - reflekterende
Leser avstand 1-15cm
10m avstand til WR-24 motaker
Responstid under 1 sek.
Temp. -20 / +50 grader
IP65
Mål:L.95 B.95 D.20mm

ES-80
VIKTIG 12-24VDC +/-5%
IR-sensor
Utganger: 2stk NO/NC
Leser avstand 4-15cm
Åpningstid justerbar fra 0,5 - 20 sek.
Mål: L.280 B.80 D.28mm
Kun innendørs montering

T Switsh 20 I Berøringsfri albuebryter.
Berøringsfri albuebryter med infrarød signal.
Wave lenght 940 nm.
Leseavstand maks 15cm.
Justerbart lydsignal.
IP20 tetthet.
Kan bli påvirket av røyk.

Mekaniske albuebrytere

AK203 Albuebryter er en bryter laget i plast. Leveres med en eller to mikrobrytere.

AK207 Albuebryter er laget i aluminium og tåler tøff behandling. Leveres med en eller to mikrobrytere. AK207 finnes også i en trådløs versjon.
