Hengsler

Løftehengsel

Anvendelse
1223 for innadslående vinduer uten tetningslist,
1223-01 for innadslående vinduer med tetningslist.

Utførelse
Høyre og venstre slagretning.
Galvanisert stål.

Tilbehør
Anbefalt skrue for dim. 85 mm = 6 stk. TFX 4,5 x 25.
Anbefalt skrue for dim. 100 mm = 6 stk TFX 5 x 30.

Løftehengsel

Anvendelse
For utadslående vinduer og ufalsede, lettere dører.

Funksjon
Høyre og venstre slagretning.
Ulik lengde på pinner for å gjøre opphenging enklere.

Utførelse
Galvanisert stål.
Pulverlakkert.

Tilbehør
Anbefalt skrue 6 stk TFX 4,5 x 30.

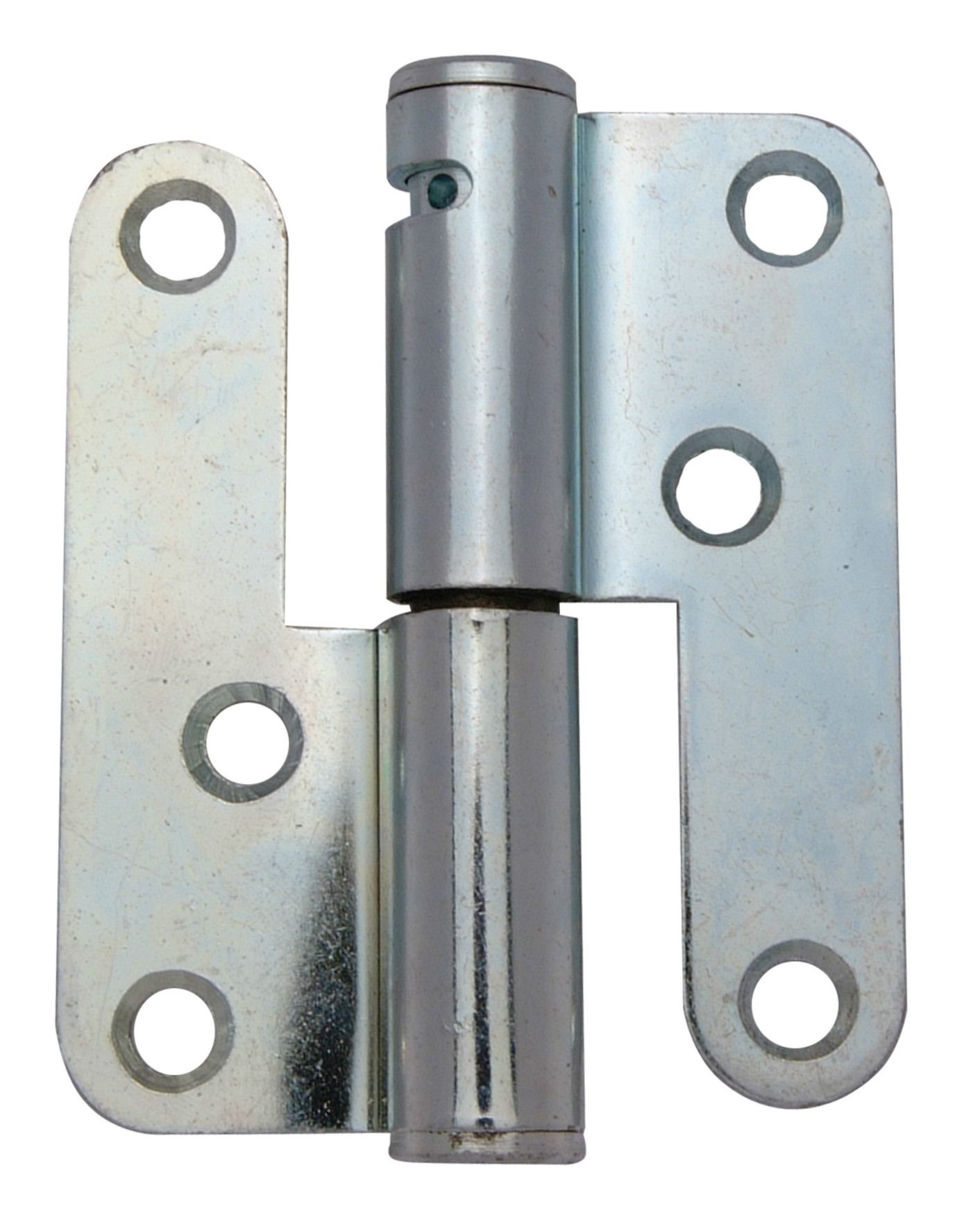

Tappbærende løftehengsel

Anvendelse
For ufalsede dører, utadslående balkongdører og vinduer etc.

Funksjon
Høyre og venstre slagretning.
Tappbærende.
Med brikkeinnkast for enkel høydejustering.

Utførelse
Galvanisert stål.
Herdede ståltapper.

Tilbehør
Anbefalt skrue 6 stk TFX 5 x 30.
Justeringsbrikke 249.

Anvendelse

For ufalsede dører, utadslående balkongdører og
vinduer etc. For innbruddssikrede dører.

Materiale

Galvanisert stål.

Herdede ståltapper.

Utførelse

Høyre og venstre slagretning.
Tappbærende.
Med brikkeinnkast for enkel høydejustering.

Tilbehør

Anbefalt skrue 8 stk. TFX 5 x 30.
Kan kompletteres med karmforsterkende
festeplate 248-28, som monteres med
maskinskruer. Når festeplate brukes, anbefales 4
stk. MFX 6 og 2 stk.
TFX 5 x 30. Justeringsbrikke 249.
Bakkantsikring 2301.

Tappbærende løftehengsel

Anvendelse
For ufalsede dører, utadslående vinduer etc.

Funksjon
3228-08 for innbruddssikrede dører.
Høyre og venstre slagretning.
Allmue med pynteknapp.
Tappbærende.
Med brikkeinnkast for enkel høydejustering.
Kan kombineres med 3240-01 eller 3241-04, 05 på dører med stålkarm.

Utførelse
Galvanisert stål.
Gul og svart sink alloy.
Herdede ståltapper.

Tilbehør
Anbefalt skrue 8 stk. TFX 5 x 30.
Kan kompletteres med karmforsterkende festeplate 248-28, som monteres med maskinskruer. Når festeplate brukes, anbefales 4 stk. MFX 6 og 2 stk. TFX 5 x 30.
Justeringsbrikke 249.
Bakkantsikring 2301 til 3228-08.

Tappbærende løftehengsel, rustfri

Anvendelse
For ufalsede dører, utadslående balkongdører etc.

Funksjon
Høyre og venstre slagretning.
Tappbærende.
Med brikkeinkast for enkel høydejustering.

Utførelse
Rustfritt stål, SS 2333 (AISI 304).

Tilbehør
Anbefalt skrue 8 stk. TFX 5 x 30.
Justeringsbrikke 249.

Tappbærende løftehengsel

Anvendelse
For ufalsede dører etc.

Utførelse
Høyre og venstre slagretning.
Allmue med pynteknapp.
Halvsymmetrisk, tappbærende.
Med brikkeinnkast for enkel høydejustering.
Symmetrisk utfresning.
Kan kombineres med 3240-01 eller 3241-05, 05 på dører med stålkarm.

Tekniske data
Galvanisert stål.
Svart sink alloy.
Herdede ståltapper.

Tilbehør
Anbefalt skrue 8 stk. TFX 4,5 x 25
Justeringsbrikke 249

Tappbærende løftehengsel

Anvendelse
For ufalsede dører, utadslående balkongdører etc.

Utførelse
Galvanisert stål.
Svart sink alloy. Herdede ståltapper.
Høyre og venstre slagretning.
Allmue med pynteknapp.
Halvsymmetrisk, tappbærende.
Med brikkeinnkast for enkel høydejustering.
Symmetrisk utfresning.
Kan kombineres med 3240-01 eller 3241-04, 05 på dører med stålkarm.

Tilbehør
Anbefalt skrue 8 stk. TFX 5 x 30.
Kan kompletteres med karmforsterkende festeplate 248-48, som monteres med maskinskruer. Når festeplate brukes, anbefales 4 stk. MFX 6 og 2 stk. TFX 5 x 30. Justeringsbrikke 249.

Tappbærende løftehengsel

Anvendelse
For ufalsede dører etc.

Funksjon
Høyre og venstre slagretning.
Tappbærende.
Med brikkeinnkast for enkel høydejustering.
Kan kombineres med 3240-01 eller 3241-04, 05 på dører med stålkarm.

Utførelse
Galvanisert stål.
Herdede ståltapper.

Tilbehør
Anbefalt skrue 8 stk. TFX 5 x 30.
Kan kompletteres med karmforsterkende festeplate 248-28, som monteres med maskinskruer. Når festeplate brukes, anbefales 4 stk. MFX 6 og 2 stk. TFX 5 x 30. Justeringsbrikke 249.

Tappbærende løftehengsel

Anvendelse
For klemsikre dører i barnehage, sykehus etc.

Funksjon
Høyre og venstre slagretning.
Tappbærende.
Med brikkeinnkast for enkel høydejustering.
26 mm åpning gir korrekt plass for klembeskyttende gummilist.
Passer i samme utfresning som 3228.

Utførelse
Galvanisert stål.
Herdede ståltapper.

Tilbehør
Anbefalt skrue 8 stk. TFX 5 x 30.
Kan kompletteres med karmforsterkende festeplate 248-28, som monteres med maskinskruer. Når festeplaten brukes, anbefales 4 stk. MFX 6 og 2 stk. TFX 5 x 30. Justeringsbrikke 249.

.

Tappbærende løftehengsel

Anvendelse
For ufalsede dører, utadslående balkongdører etc.

Funksjon
Høyre og venstre slagretning.
Halvsymmetrisk, tappbærende.
Symmetrisk utfresning.
Med brikkeinnkast for enkel høydejustering.

Utførelse
Galvanisert stål.
Herdede ståltapper.

Tilbehør
Anbefalt skrue 8 stk. TFX 5 x 30.
Kan kompletteres med karmforsterkende festeplate 248-48, som monteres med maskinskruer. Når festeplate brukes, anbefales 4 stk. MFX 6 og 2 stk. TFX 5 x 30. Justeringsbrikke 249.

Tappbærende hengsel

Anvendelse
For ståldører med stålkarm.

Funksjon
Høyre og venstre slagretning.
Tappbærende.
Med brikkeinnkast for enkel høydejustering.
Innstikkshengsel.

Utførelse
Galvanisert stål.

Tilbehør
Justeringsbrikke 249.
Skruer avhengig av karmens utførelse.
.
