Panikk- og rømningsbeslag

Bruksområde
CP3 DBTD er en nødbryter med tidsforsinkelse, lyd og lys varsling i rømningsveien. Kan brukes på alle type rømningsveier hvor nødbryter er godkjent og man trenger en tidsforsinkelse. Har grønt LED lys i alle fire hjørner for å være så synlig som mulig og veksler til rødt LED lys når den er aktivert. Deksel som kan åpnes og lukkes. Tilbakestilling-nøkkel for å resette alarmen.

CP3 DBTD har integrert tidsforsinkelse og alarm som kan justeres i forsinkelse og lyd styrke.

Meget enkel installasjon og kan benyttes i innfelt standard boks på vegg ved å ta bort bakre del av boksen. Ingen skruer i boksen kun for feste til vegg. Reset nøkkel settes inn fra front som gjør det enklere. Reset nøkkel benyttes også for å åpne boksen for tilkobling og montering. Man kan velge om enheten skal stå å blinke eller ha fast lys.

Tekniske data
3 utgående vekselskontakter NO/NC og C, maks 125V/3A.
Justering av tidsfirsinkelse 0-60sek. Regelverk maks 10sek.
Alarm volum opp til 90db
Driftsspenning fra 12-24VDC ± 5%
Strømforbruk 12V = 18mA standby og 75mA i drift
Strømforbruk 24V = 11mA standby og 41mA i drift
Mål: L. 85mm, B. 85mm og H. 42mm
Vekt: 192g

Forpakning:
CP3 Nødbryter
Plast deksel
Plast nøkkel
Plomberingstråd
Manual

Bruksområde
CP3 er en nødbryter som benyttes der hvor man ønsker både lyd og lys varsling i rømningsveien. Kan brukes på alle type rømningsveier hvor nødbryter er godkjent. Har grønt LED lys i alle fire hjørner for å være så synlig som mulig og veksler til rødt LED lys når den er aktivert. Deksel som kan åpnes og lukkes. Tilbakestilling-nøkkel for å resette alarmen.

CP3 har integrert alarm som kan justeres i styrke.

Meget enkel installasjon og kan benyttes i innfelt standard boks på vegg ved å ta bort bakre del av boksen. Ingen skruer i boksen kun for feste til vegg. Reset nøkkel settes
inn fra front som gjør det enklere. Reset nøkkel benyttes
også for å åpne boksen for tilkobling og montering.
Man kan velge om enheten skal stå å blinke eller ha fast lys. Alarmen kan justeres fra lav til høyt volum men også slås helt av dersom man ønsker det. Den kan også settes til intervaller.

Tekniske data
3 utgående vekselskontakter NO, NC og COM, maks 125V/3A.
Alarm volum opp til 90db
Driftsspenning fra 12-24VDC ± 5%
Strømforbruk 12V = 18mA standby og 75mA i drift
Strømforbruk 24V = 11mA standby og 41mA i drift
Mål: L. 85mm, B. 85mm og H. 42mm
Vekt: 192g

Forpakning:
CP3 Nødbryter
Plast deksel
Plast nøkkel
Plomberingstråd
Manual

EUROSTOPPER er et deksel som CP3 monteres inni og hvor man får alarm når deksellokk åpnes. EUROSOUNDER må da også være montert og tilkoblet.

EUROSPACER er en ramme for å bygge ut EUROSTOPPER slik at det blir plass til CP3 inni.

Når man skal montere CP3 til denne løsningen tar man av lokket på CP3.

Bruksområde
Benyttes som lokal nødåpningsknapp til elektrisk låste dører i rømningsvei. Innfellbare og utenpåliggende nødterminaler for elektrisk låste dører i rømningsvei. De har i tillegg til stor belyst trykk-knapp for nødåpning også innebygget 80dB sirene, mulighet for tids-forsinkelse og nøkkelbryter. De innfellbare variantene har en passform til innfelte veggbokser, og til kanalbokser. De utenpåliggende leveres med egen aluminiumsboks i hvit eller grå farge.

Funksjon
1384 Stand Alone programmeres via standard 5506 sylinder (180°), som leveres med 3 stk nøkler. Om system sylinder ønskes, bestilles dette separat. Nøkkelbryter brukes til tilbakestilling av alarm, lokal passering og til programmering av funksjoner.

1384 Stand Alone:
10 sekunders forsinkelse.
Mekanisk åpning utenom rømning.
Åpningstid for ulåst/låst stilling.

Utførelse
Leveres i 4 varianter:

Innfelte:
1384 nødterminal S55 hvit
1384 nødterminal S55G grønn

Utenpåliggende:
1384 nødterminal profil 55 hvit
1384 nødterminal profil 55 grå

Tekniske data
80db innebygget sirene.
Lydvarsling (pip) for svaksynte.
Reléutgang for styring av el.avlåsning.
12-24VDC stabilisert.
Status rødt for låst og grønt for ulåst.

Bruksområde
Lokal nødåpningsbryter til elektrisk låste
dører i rømningsvei.

Funksjon
Ved å trykke på midten av glasset brekker dette innover og kontaktene i nødbryteren løser ut. Strømmen til den elektriske låsen brytes og døren kan åpnes. MCP4A er utstyrt med 2 stk. vekselkontaktsett og det andre kontaktsettet kan utløse lokal sirene, eventuelt annen form for alarm. Etter montering/idriftsettelse kan MCP4A
funksjonstestes med en spesiell testnøkkel (varenr: TO307NOK) uten demontering eller fjerning av glasset. Dersom tidsforsinkelse, nøkkelbryter, innebygget sirene og lignende ønskes, kan 1384 nødutstyr benyttes.

Utførelse
Grønn kunststoff kapsling med internasjonalt
rømningssymbol i front. Se målsatt skisse til
venstre.

Tekniske data
Mål i mm B xH x D : 89x93x59,5
Kontakter : 2 stk. potensialfri vekselkontakter
Maks. kontaktbelastning : 2A v/30VDC
Temperatur -10° til +55°
Sabotasjesikret
IP24D

Tilbehør

• Beskyttende plastlokk PS200 som må løftes opp før bruk av knapp finnes som tilbehør.
• testnøkkel F/ MC4A (Varenr: TO307NOK)

Bruksområde
Lokal nødåpningsbryter til elektrisk låste dører i rømningsvei. Spesielt egnet til utvendig bruk.

Funksjon
Ved å trykke på midten av glasset brekker dette innover og kontaktene i nødbryteren løser ut. Strømmen til den elektriske låsen brytes og døren kan åpnes. WCP4A er utstyrt med 2 stk. vekselkontaktsett og det andre kontaktsettet kan utløse lokal sirene, eventuelt annen form for alarm. Etter montering/idriftsettelse kan WCP4A
funksjonstestes med en spesiell testnøkkel uten
demontering eller fjerning av glasset. Dersom tidsforsinkelse, nøkkelbryter, innebygget sirene og lignende ønskes, kan 1384 nødutstyr benyttes.

Utførelse
Grønn kunststoff kapsling med internasjonalt
rømningssymbol i front.

Tekniske data
30VDC max
2A Max
IP 67
Temperatur -25° til +70°
Sabotasjesikret
Mål: 97,5 x 93 x 70,5 mm

Anvendelse

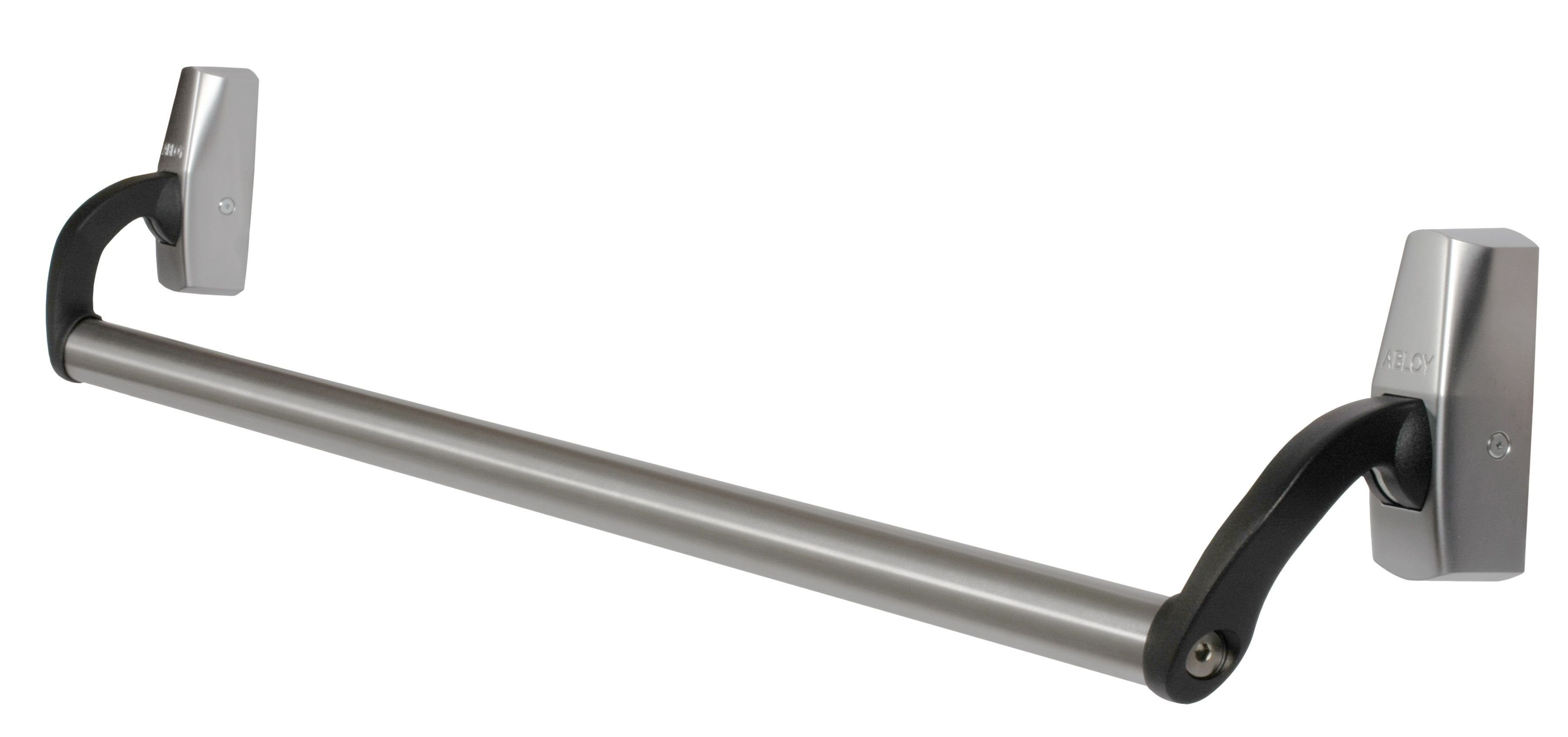

Panikkbeslag for EL480 og PE580 Solenoidlåser. Panikkbeslag som monterer på vriderfallrøret til solenoidlåsen. Mekanisk aktiv innvendig og elektronisk styrt utvendig. Dersom låsen settes i omvendt funksjon og dørvrider utvendig har man også rømning tilbake.

Anvendelse
Panikkbeslag for PE590 og PE592 motorlås. PE590 benyttes i enkel dør og PE592 for døbbelt dør. Monteres dørvrider utvendig har man også rømning tilbake. Denne løsning benyttes der hvor man skal ha rømning, brannhold og dørautomatikk.

Anvendelse
Panikkbeslag for EL495 / EL495FU smalprofil motorlås benyttes i både enkel og dobbeldør. Monteres dørvrider utvendig har man også rømning tilbake. Denne løsning benyttes der hvor man skal ha rømning, brannhold og dørautomatikk.

Anvendelse
PE580 benyttes sammen med PBE001 panikkbeslag. PE580 motorlås har samme utfresning som EL580. PE580 har samme funksjoner som EL580 men PE580 har en 7 graders skråkant på fallen.

NB! EA220 kabel og EA305 sluttstykke følger ikke med i Forpakning!

Anvendelse
PE590 benyttes sammen med PBE002 panikkbeslag. PE590 motorlås har samme utfresning som EL595. PE590 har samme funksjoner som EL595 men PE590 har en 7 graders skråkant på fallen.

NB! EA227 kabel og EA307 sluttstykke følger ikke med i Forpakning!

Anvendelse
PE592 benyttes sammen med PBE002 panikkbeslag. PE592 motorlås har samme utfresning som PE590. PE592 har samme funksjoner som PE590 men er beregnet for dobbeltdør rømningsbeslag PE.

NB! EA227 kabel og EA307 sluttstykke følger ikke med i Forpakning!
