VI92

Ventilasjonsbeslag

Anvendelse
VI92 for innadslående vinduer.
Samme beslag for høyre- og venstrehengslede
vinduer. Oppfyller krav til barnesikkert luftebeslag
etter Svensk Standard SS 3587. (Svensk
typegodkjenning 1015/96).

Funksjon
Beslaget har én fast luftestilling og den trer
automatisk i funksjon når vinduet åpnes. For å
lukke vinduet, føres armen til siden samtidig med
at vinduet lukkes.
Beslaget skal monteres slik at maksimal
luftestilling blir 100 mm.
For større åpning enn 100 mm frikoples beslaget
med et enkelt håndgrep (med nøkkel Fix 5434 for
gammel variant). Beslaget koples automatisk når
vinduet lukkes.older fast i ønsket åpningsstilling ved hjelp av friksjon.

Utførelse
Karm- og armfeste med arm i hvit eller brun
acetalplast.
Mål i mm: se ill. nede til venstre

Montering

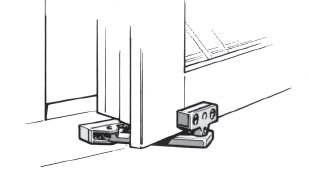

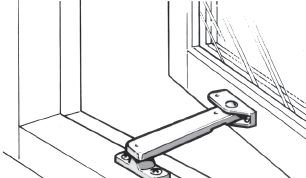

Monteres som vist i illustrasjon øverst til venstre.
Merkemal medfølger. Skruer ø 3,5 mm må
bestilles separat.
Monteres slik at åpning ikke blir større enn
100 mm.
Til karmfeste på art. 92 finnes 3 forskjellige
underlegg.
