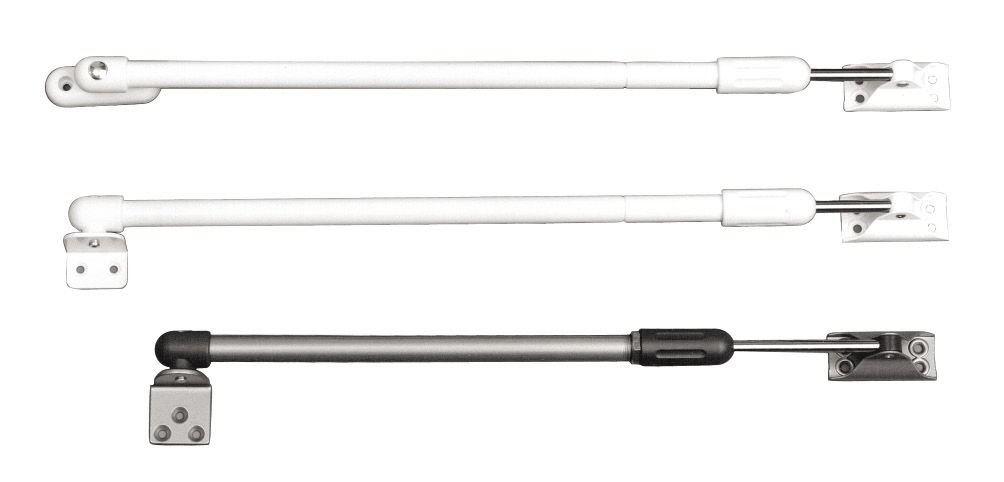

VI523T

Dørbrems

Anvendelse
Lette dører
Utadslående dør, dørbladbredde 590-769 mm: 523T/1
Utadslående dør, dørbladbredde 770-910 mm: 523T/2




Funksjon
Holder fast i ønsket åpningsstilling ved hjelp av friksjon.
Bremsekraften kan varieres med friksjonsjusteringen.

Utførelse
Karmfeste og dørfeste stål lakkert med dekkåpe av acetalplast.
Teleskoprør lakkert stål med leddhode av acetalplast.
Friksjonsjustering acetalplast.
Stang rustfritt stål, leddhode acetalplast.

Montering

523T/1:

Karmbredde mm: 590-769

Åpningsvinkel: Ca. 95 grader

Mål A: 130

Mål B 380

523T/2:

Karmbredde mm: 770-910

Åpningsvinkel: Ca. 95 grader

Mål A: 210

Mål B 480

Montering etter tegning nedenfor.
