VI184

ESPAGNOLETT 400MM

Vindusvrider

Anvendelse
Vindusvrider.

Overfals vindusrammer.

Utførelse
Zamak forkrommet
Skrue 4.0 forsenket
Bøyle av galvanisert tråd
Enkel eller dobbel
For overfals 3/8» - H=9,5 mm eller
1/2» - H=12,7 mm

Vindusvrider

Anvendelse
Vindusvrider.

Utførelse
R eller L. Se bilder for forklaring av R og L.
Zamak forkrommet

Utenpåliggende sluttstykke
Skrue 3.5 mm forsenket.

Vindusvrider G7970

Anvendelse
Symmetrisk vindusvrider R/L.
Vinduer og vindusdører

Utførelse
Zk. forkrommet, Zk. lakkert hvit.
Hvit plugg.
Utenpåliggende sluttstykke.
Skrue m/kryss-spor stål galvanisert.

Vindusvrider

Vindusvrider (espagnolettvrider) beregnet for vindu eller dør med espagnolettlåskasse i høyre og venstre utførelse.
Leveres med vriderpinne i 8 mm.

Festes med 4 mm skruer.

Ved bestilling må pinnedimensjon og lengde oppgis.

Enkelte produkter må bestilles som høyre eller venstre.

Høyre = R og Venstre = L

Utførelse
Zk.fkr.

Vindusvrider

Anvendelse
Vindusvrider (espagnolettvrider) i sink beregnet for vindu eller dør med espagnolettlåskasse.
Leveres med vriderpinne i 7 og 8 mm.
Leveres i rett, høyre og venstre.

Utførelse
Fkr. blank, hvit lakkert.

Vindusvrider

Anvendelse
Leveres med vriderpinne i 7 mm med lengde
33 mm.

Anvendelse
Leveres med vriderpinne i 7 mm med lengde
33 mm.

Vindusvrider

Anvendelse
Leveres med vriderpinne i 7 mm med lengde
33 mm.

Utførelse
Fkr. blank, hvit lakkert.

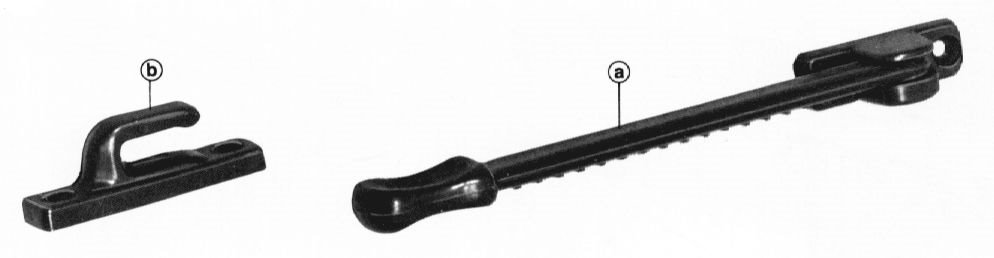

Vindusholder

Anvendelse
Regulerbar vindusholder for sidehengslede
utadslående vinduer.

Utførelse
Forkrommet.
Skrue 4,0 mm forsenket.

Tekniske data
VI 2525/170L - 170 mm
VI2525/250L - 250 mm

Vindusholder

Anvendelse
Innadslående overfalset vindu.
Rammebredde inntil 500 mm: 202.
Over 500 mm: 220.

Funksjon
Ønsket åpning fikseres med stillskruen.
Symmetrisk høyre og venstre.

Utførelse
Stang anodisert aluminium. Stillskrue messing med hode av polyamid. Stift messing forzinket.
Øvrige deler acetalplast, hvit eller brun.

Montering
Vindusholderen monteres sammen for venstre- eller høyrehengslet ramme. Stift kneppes på plass.

Vindusholder

Anvendelse
Innadslående overfalset vindu.
Rammebredde inntil 500 mm: 202.
Over 500 mm: 220.

Funksjon
Ønsket åpning fikseres med stillskruen.
Symmetrisk høyre og venstre.

Utførelse
Stang anodisert aluminium. Stillskrue messing med hode av polyamid. Stift messing forzinket.
Øvrige deler acetalplast, hvit eller brun.

Montering
Vindusholderen monteres sammen for venstre- eller høyrehengslet ramme. Stift kneppes på plass.

Vindusholder

Anvendelse
Utadslående vinduer
Rammebredde inntil 500 mm: 225.
Over 500 mm: 230.

Funksjon
Ønsket åpning fikseres med stillskruen.
Symmetrisk høyre og venstre.

Utførelse
Stang anodisert aluminium. Stillskrue og stangtapp messing, med hode av polyamid. Brikke stål forsinket.
Øvrige deler acetalplast, hvit eller brun.

Montering
Ifølge tegn./tabell under.
Stangfestet monteres slik at stangen er parallell medkarmen.

Vindusholder

Anvendelse
Utadslående vinduer
Rammebredde inntil 500 mm: 225.
Over 500 mm: 230.

Funksjon
Ønsket åpning fikseres med stillskruen.
Symmetrisk høyre og venstre.

Utførelse
Stang anodisert aluminium. Stillskrue og stangtapp messing, med hode av polyamid. Brikke stål forsinket.
Øvrige deler acetalplast, hvit eller brun.

Montering
Ifølge tegn./tabell under.
Stangfestet monteres slik at stangen er parallell medkarmen.

Dørbrems

Anvendelse
Lette dører av tre.
VI328 på utadslående og 328A på innadslående dører.
Montert på dørens karmside: VI328 med avkoblingsbart karmfeste. Montert på dørens hengselside: 328A med avkoblingsbartdørfeste.

Funksjon
Holder døren fast i ønsket åpningsstilling.
Bremsekraften kan justeres med justeringsmutteren.

Utførelse
Friksjonsbrikke acetalplast.
Øvrige deler stål forzinket.

Montering
For 90 åpningsvinkel.
Monteres ifølge tegning.

Hake for vrider VI23

Hake for vindusvrider VI23.

Utførelse
Messing forkrommet
Skrue 3.5 mm forsenket

Hake for vrider VI23

Hake for vindusvrider VI23.

Utførelse
Messing forkrommet
Skrue 3.5 mm forsenket

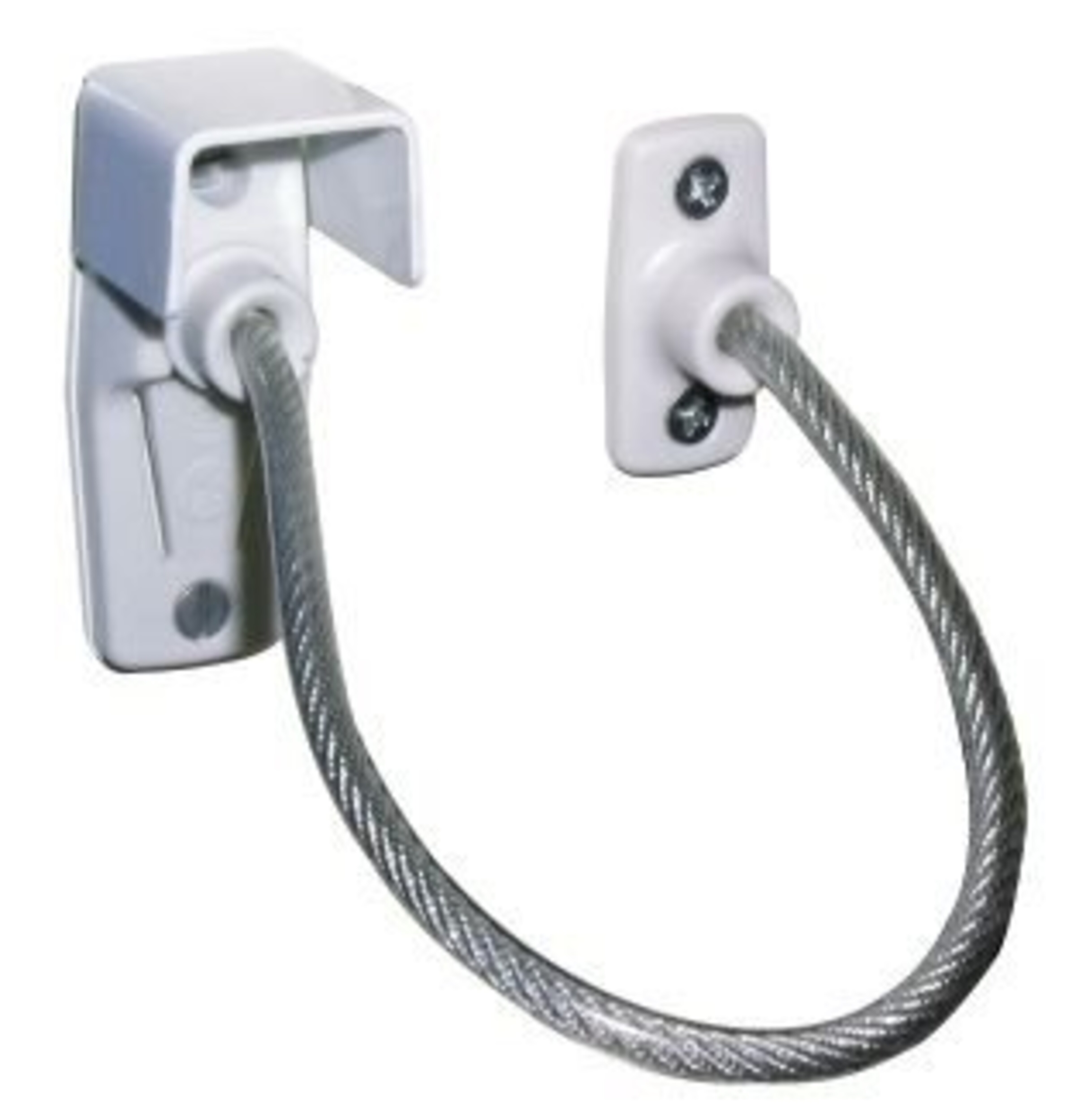

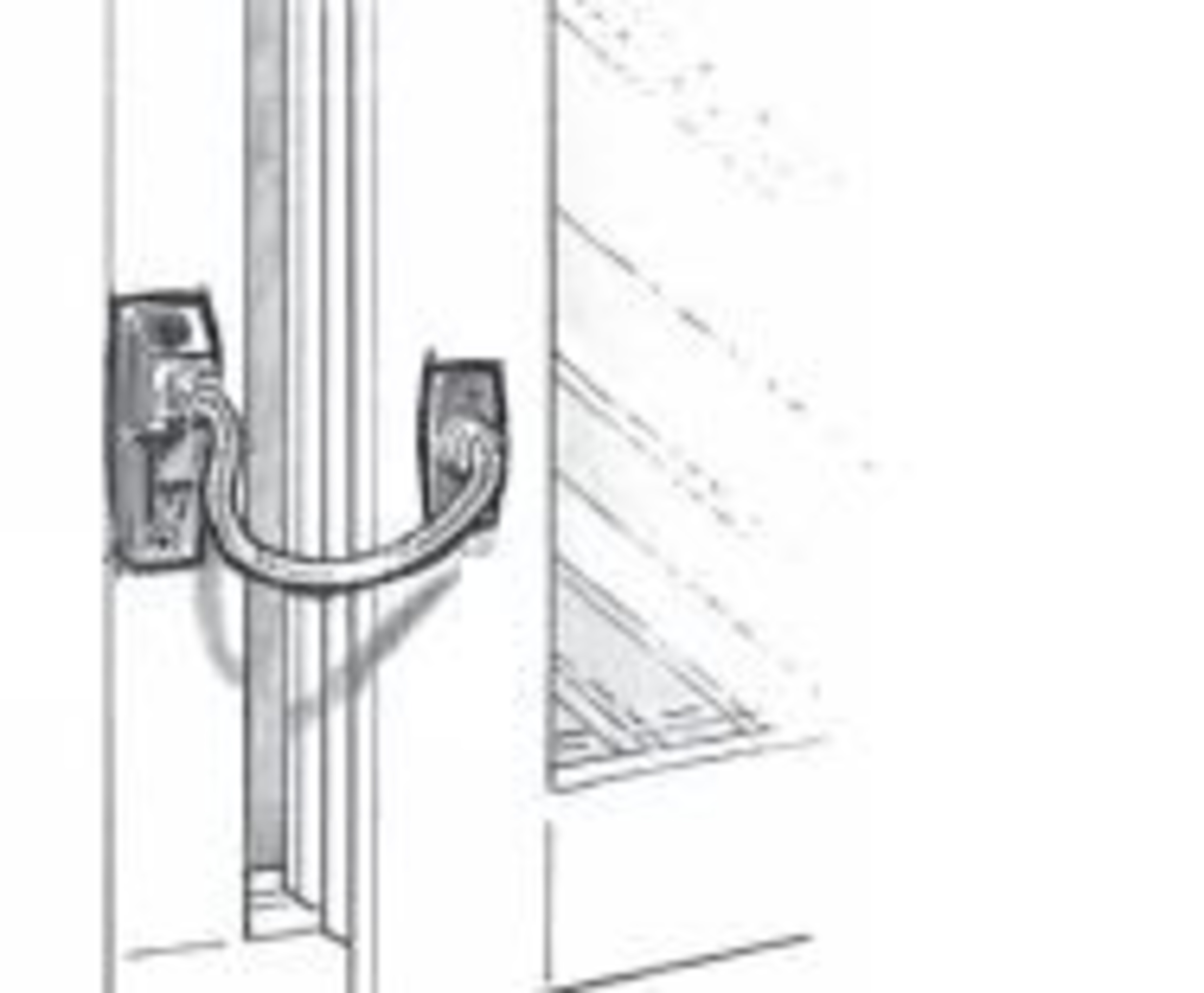

Vindusholder

Anvendelse
Som barnesperre/vindusholder på utadslående vinduer.

Funksjon
Automatisk virkende. Holder vinduet i fast luftestilling. Åpningsvinkelen bestemmes av holderens avstand fra hengslene.

Utførelse
Glassfiberarmert nylon/rustfritt stål, hvit lakkert.
Skrue 4,0 mm forsenket.

Utførelse
Vindusholder og sluttstykke bestilles separat.

Ventilasjonsbeslag

Anvendelse
VI92 for innadslående vinduer.
Samme beslag for høyre- og venstrehengslede
vinduer. Oppfyller krav til barnesikkert luftebeslag
etter Svensk Standard SS 3587. (Svensk
typegodkjenning 1015/96).

Funksjon
Beslaget har én fast luftestilling og den trer
automatisk i funksjon når vinduet åpnes. For å
lukke vinduet, føres armen til siden samtidig med
at vinduet lukkes.
Beslaget skal monteres slik at maksimal
luftestilling blir 100 mm.
For større åpning enn 100 mm frikoples beslaget
med et enkelt håndgrep (med nøkkel Fix 5434 for
gammel variant). Beslaget koples automatisk når
vinduet lukkes.older fast i ønsket åpningsstilling ved hjelp av friksjon.

Utførelse
Karm- og armfeste med arm i hvit eller brun
acetalplast.
Mål i mm: se ill. nede til venstre

Montering
Monteres som vist i illustrasjon øverst til venstre.
Merkemal medfølger. Skruer ø 3,5 mm må
bestilles separat.
Monteres slik at åpning ikke blir større enn
100 mm.
Til karmfeste på art. 92 finnes 3 forskjellige
underlegg.

Ventilasjonsbeslag

Anvendelse
VI 93 for utadslående vinduer.
Samme beslag for høyre- og venstrehengslede
vinduer. Oppfyller krav til barnesikkert luftebeslag
etter Svensk Standard SS 3587. (Svensk
typegodkjenning 1015/96).

Funksjon
Beslaget har én fast luftestilling og den trer
automatisk i funksjon når vinduet åpnes. For å
lukke vinduet, føres armen til siden samtidig med
at vinduet lukkes.
Beslaget skal monteres slik at maksimal
luftestilling blir 100 mm.
For større åpning enn 100 mm frikoples beslaget
med et enkelt håndgrep (med nøkkel Fix 5434 for
gammel variant). Beslaget koples automatisk når
vinduet lukkes.older fast i ønsket åpningsstilling ved hjelp av friksjon.
.

Utførelse
Karm- og armfeste med arm i hvit eller brun
acetalplast.
Mål i mm: se ill. nede til venstre

Montering
Monteres som vist i illustrasjon øverst til venstre.
Merkemal medfølger. Skruer ø 3,5 mm må
bestilles separat.
Monteres slik at åpning ikke blir større enn
100 mm.

Bruddhylse

Anvendelse
Sammen med espagnolettvrider på koblet dør hvor det ønskes bruddanvisning mot overbelastning.

Utførelse
Messing m/stål elforzinket plate.

Dørbolt

Utførelse
Dørbolt for enkel avlåsing.

Vindusbolt

Utførelse
Leveres i 2-pakk

Balkongdørvrider

Balkongdørvrider for låsbar espangolett.

Anvendelse
Balkongdørbeslaget består av utvendig og innvendig langskilt med påmonterte espagnolettvridere. Som standard er utvendig skilt et blindskilt mens innvendig skilt er utsyrt med knappvrider. Beslaget passer de fleste espagnoletter på markedet.

Da beslaget er spesiallaget til dører med gitte
A- og B-mål, må disse oppgis ved bestilling.

A-mål er dørens tykkelse.
B-mål er fra senter låskasse til ytterside dør.

Utførelse
Langskilt og vridere leveres i Zk. fkr.
3315 balkongdørbeslag leveres komplett med følgende deler:
1 stk utvendig langskilt med vrider
1 stk innvendig langskilt med vrider
1 stk knappvrider med skilt
1 stk blindskilt for utvendig langskilt
1 stk innbruddssikring
2 stk skruehylser for innbruddssikring
3 stk skruer for langskilt, M5
3 stk hylsemuttere for langskilt, M5
A- og B-mål, samt slagretning må oppgis ved bestilling.

Tilleggsutstyr
Dersom espagnoletten er beregnet for avlåsing med sylinder finnes 3 alternative sylindersett:
SY1230 for innvendig avlåsing og utvendig blindskilt.
SY1230 for utvendig avlåsing og innvendig knappvrider.
SY1230C dobbelsylinder for avlåsing fra begge sider.
dp og System 10 sylindere kan leveres.

Koblingsbrikke

Funksjon
Overfører sylinderens låsfunksjon til espagnoletten.
Medbringer 15, 35 og 55 mm.

Utførelse
Brikke forzinket stål
Medbringer messing

Festebrikke

Anvendelse
Mothold/skruefeste for sylinder eller blindskilt.

Utførelse
Stål elforzinket

Borbeskyttelse (ny type 5167)

Utførelse
Herdet stål.
Monteres innenfor blindskiltet.

Mutterbrikke

Anvendelse
Skruefeste og mothold for sperrevrider eller sylinder.

Utførelse
Zamak

Knappvrider

Utførelse
Zamak forkrommet
Pinnelengde 17, 25 og 52 mm

Montering
Vrider skal peke ned i låst stilling

Dørbrems

Anvendelse
Lette dører
Utadslående dør, dørbladbredde 590-769 mm: 523T/1
Utadslående dør, dørbladbredde 770-910 mm: 523T/2




Funksjon
Holder fast i ønsket åpningsstilling ved hjelp av friksjon.
Bremsekraften kan varieres med friksjonsjusteringen.

Utførelse
Karmfeste og dørfeste stål lakkert med dekkåpe av acetalplast.
Teleskoprør lakkert stål med leddhode av acetalplast.
Friksjonsjustering acetalplast.
Stang rustfritt stål, leddhode acetalplast.

Montering

523T/1:

Karmbredde mm: 590-769

Åpningsvinkel: Ca. 95 grader

Mål A: 130

Mål B 380

523T/2:

Karmbredde mm: 770-910

Åpningsvinkel: Ca. 95 grader

Mål A: 210

Mål B 480

Montering etter tegning nedenfor.

Dørholder

Dørbrems

Anvendelse
Lette dører

Innadslående dør, dørbladbredde 620-809 mm: 533T/1
Innadslående dør, dørbladbredde 810-910 mm: 533T/2

Funksjon
Holder fast i ønsket åpningsstilling ved hjelp av friksjon.
Bremsekraften kan varieres med friksjonsjusteringen.

Utførelse
Karmfeste og dørfeste stål lakkert med dekkåpe av acetalplast.
Teleskoprør lakkert stål med leddhode av acetalplast.
Friksjonsjustering acetalplast.
Stang rustfritt stål, leddhode acetalplast.

Montering
Etter tegning/måltabell nedenfor.

Dørbrems

Anvendelse
Lette dører
Utad
Innadslående dør, dørbladbredde 570-760 mm: 534R

Funksjon
Holder fast i ønsket åpningsstilling ved hjelp av friksjon.
Bremsekraften kan varieres med friksjonsjusteringen.
For 534R må verktøy brukes for å frigjøre låsemutter.

Utførelse
Karmfeste og dørfeste stål lakkert med dekkåpe av acetalplast.
Teleskoprør lakkert stål med leddhode av acetalplast.
Friksjonsjustering acetalplast.
Stang rustfritt stål, leddhode acetalplast.
534R: Mutter messing forniklet og friksjonsjustering rustfritt.

Montering
Etter tegning/måltabell nedenfor.

Sikkerhetsanordning

Anvendelse
I stedet for vrider på vinduer, vindusdører osv. hvor barnesperre eller utilbørlig åpning ønskes forhindret. Sammen med 811.

Funksjon
Rundt trekantknappen ligger en fjærbelastet skive som må trykkes inn til en presis posisjon for å få vridd knappen.

Utførelse
Hus zamak forkrommet.
Pinne og sperrebrikke herdet elforzinket stål.
Pinnelengde 8 x 23 - 33 og 43 mm.
Kan også leveres med 7 mm pinne på spesiell bestilling.

Trekanthåndtak

Anvendelse
Spesielt tilpasset VI805

Funksjon
Håndtaket kan kun tas ut i lukket stilling

Utførelse
Zamak forkrommet

Bruddhylse

Anvendelse
Sammen med espagnolettvrider hvor det ønskes bruddanvisning mot overbelastning.

Anvendelse
Sammen med espagnolettvrider hvor det ønskes
bruddanvisning mot overbelastning.

Utførelse
Messing

Utførelse
Messing

Håndtakssperre

Funksjon
Åpnes og sperres manuelt. I nedtrykkett stilling
sperresvriderens firkantpinne.

Utførelse
Zamak forkrommet eller med kåpe av
acetealplast.
Fingergrep svart polyamid.

Montering
Monteres under skiltet og krever 7 mm ekstra
pinnelengde.

Håndtakssperre

Funksjon
Sperrer automatisk håndtaket når dette vris til
stengt posisjon. For å åpnes må sperren løftes
samtidig som håndtaket vris. Sperringen er på
håndtakets firkantpinne.Kan brukes som
barnesikring.

Utførelse
Zamak forkrommet eller med kåpe av acetalplast
Fingergrep hvit polyamid.amak forkrommet eller med kåpe av acetealplast.
Fingergrep svart polyamid.

Montering
Monteres under skiltet og krever 7 mm ekstra pinnelengde.

OBS!
For å unngå utilsiktet låsing skal balkongdør med
850 montert ikke ha vrider på utvendig side.
Monter i stedet et håndtak på utvendig
side.

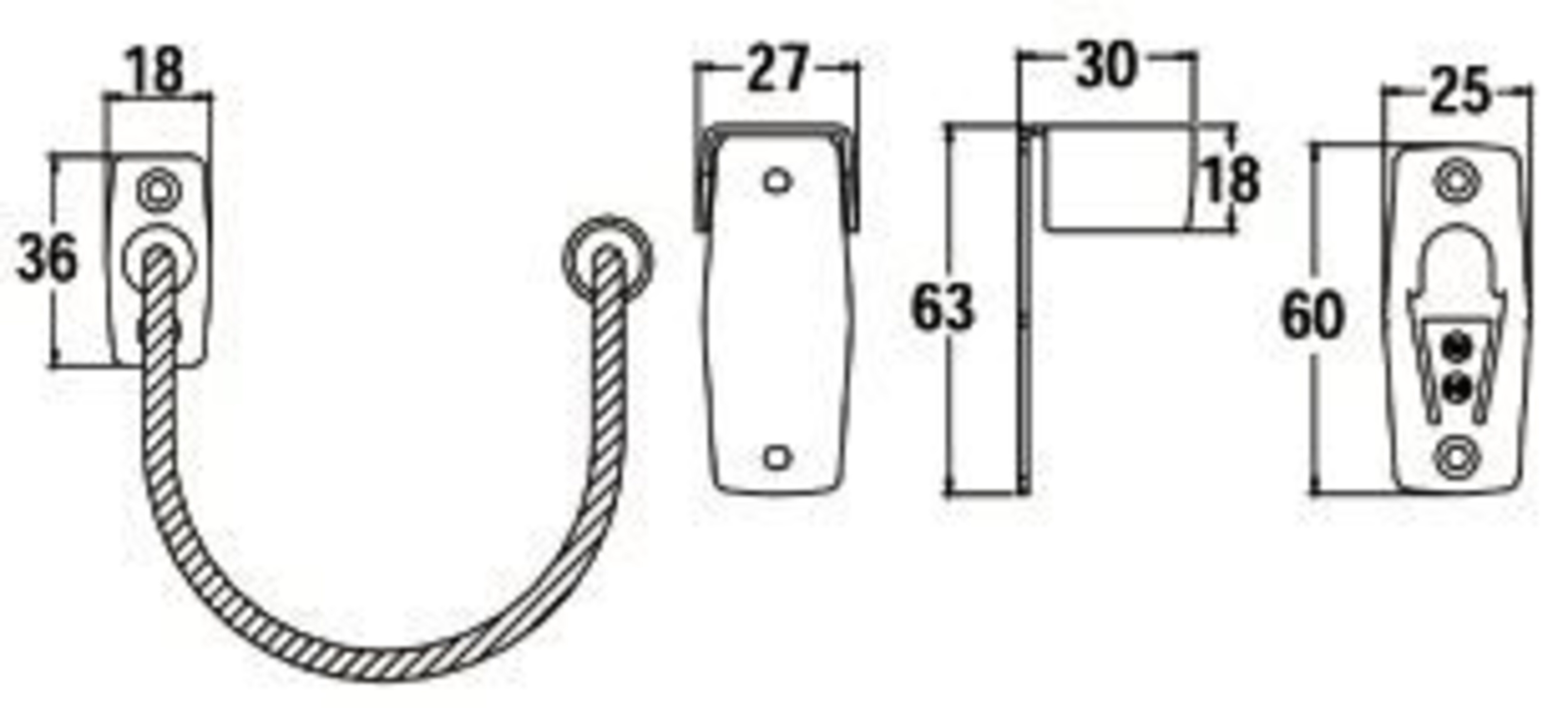

Sperreanordning

Anvendelse
Vinduer og vindusdører som skal ha sperre som
begrenser åpningen.

Funksjon
Stopper rammen i en åpningsstilling som bestemmes av sperreanordningens plassering. Frigjøres ved at den fjærende låstungen på sperrebrikken trykkes inn.

Utførelse
Line polyester
Øvrige deler acetalplast - hvit eller svart.

Montering
Monteres slik at tillatt åpning ikke overskrider spalte for barnesikkerhet 100 mm.

Ventilasjonsbeslag

Anvendelse
Innadslående vinduer med overfalsramme og utadslående vinduer med karmdybde mindre enn 32 mm.

Funksjon
Rammen holdes i ventilasjonsstilling ved at stangens og stang­sperrens tenner griper i hverandre.
Passer til høyre- og venstrehengslet vindu ved at stangsperren er vendbar.

Utførelse
Acetalplast, hvit eller brun.

Ventilasjonsbeslag

Anvendelse
Utadslående vinduer. For karmdybde mindre enn 32 mm brukes VI85.

Funksjon
Rammen holdes i ventilasjonsstilling ved at stangens og stang­sperrens tenner griper i hverandre.
Passer til høyre- og venstrehengslet vindu ved at stangsperren er vendbar.

Utførelse
Acetalplast, hvit eller brun.
