A133

G460 Glideskinne med elektromekanisk holdemagnet for en-fløyet dør
Sertifisert i samsvar med EN 1155


Funksjon
Dørblad holdes i åpen stilling med 24 V DC og lukker ved strømbortfall
Standard montering på hengselside og karmside
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G460 Sølv EV1
G460 Hvit (RAL9016)
G460 Sort (RAL9005)
G460 Rustfritt stål
G460 Spesialfarger kan leveres på forespørsel i valgfri RAL farge

Tekniske data
Vekt 1,2 kg
Høyde 31 mm
Dybde 33 mm
Lengde 545 mm
Sertifisert i samsvar med EN 1155
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Hold-åpen vinkel er justerbar mellom 70°- 130°
Maks åpningsvinkel på dørbladet er 130°
Strømforsyning 24 V DC
Maks strømforbruk 60 mA






Tilbehør
A115 Monteringsplate
A116 Monteringsvinkel


G461 Koordinator

Dørlukker med kamskiveteknologi og glideskinne med
mekanisk koordinator
Sertifisert i samsvar med EN 1158
Fungerer uavhengig av dørlukkere og gir best mulig
sikkerhet og pålitelighet
For to-fløyede brann- og røykbeskyttende dører
med hengselavstand 1250 - 2800 mm

Funksjon
Glideskinne med intergrert mekanisk dørkoordinator for to-fløyede dører
Sikrer korrekt lukking av 2- fl dører, passiv fløy lukker før aktiv aktiv fløy starter å lukke
Aktivt dørblad holdes i åpen stilling når passivt dørblad er åpent
Standard montering på hengselside og karmside
Karmsidemontering krever utløserarm G120
Aksel kan høydejusteres opptil 14 mm
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G461 Sølv EV1
G461 Hvit (RAL9016)
G461 Brun (RAL8014)
G461 Sort (RAL9005)
G461 Rustfritt stål
G461 Spesialfarger kan leveres på forespørsel i valgfri RAL farge


Tekniske data
Vekt 2,6 kg
Høyde 31 mm
Dybde 33 mm
Sertifisert i samsvar med EN 1158
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Maks åpningvinkel aktivt dørblad hengselside 150° / karmside 120°
Maks åpningvinkel passivt dørblad hengselside 170° / karmside 120°
Hengselavstand 1250 - 2800mm




Tilbehør
A115 Monteringsplate
A116 Monteringsvinkel
A117 Monteringsvinkel
G120 Utløserarm for karmsidemontering
DC700 Dørlukker
DC500 Dørlukker
A151 Dreielager (samme mål som DC340)
A150 Dreielager (samme mål som DC700/DC500)

Koordinator, dørlukker og dreielager bestilles hver for seg

G462 Koordinator

Sertifisert i samsvar med EN 1158 og EN 1155
Fungerer uavhengig av dørlukkere og gir best mulig
sikkerhet og pålitelighet
For to-fløyede brann- og røykbeskyttende dører
med hengselavstand 1250 - 2800 mm

Funksjon
Glideskinne med integrert mekanisk dørkoordinator og to hold-åpen magneter for to-fløyede dører
Mulig å holde begge dørbladene åpne
Sikrer korrekt lukking av 2- fl dører, passiv fløy lukker før aktiv aktiv fløy starter å lukke
Aktivt dørblad holdes i åpen stilling når passivt dørblad er åpent
Standard montering på hengselside og karmside
Karmsidemontering krever utløserarm G120
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G461 Sølv EV1
G461 Hvit (RAL9016)
G461 Brun (RAL8014)
G461 Sort (RAL9005)
G461 Rustfritt stål
G461 Spesialfarger kan leveres på forespørsel i valgfri RAL farge
Koordinator og dørlukkere bestilles hver for seg

Tekniske data
Vekt 2,6 kg
Høyde 31 mm
Dybde 33 mm
Sertifisert i samsvar med EN 1158 og EN 1155
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Maks åpningvinkel aktivt dørblad hengselside 150° / karmside 120°
hold-åpen vinkel passivt dørblad hengselside 70°- 130° / karmside 70°- 120°
Hengselavstand 1250 - 2800mm
Strømforsyning 24 V DC
Maks strømforbruk 120 mA


Tilbehør
A115 Monteringsplate
A116 Monteringsvinkel
A117 Monteringsvinkel
G120 Utløserarm for karmsidemontering
DC700 Dørlukker
DC500 Dørlukker
A151 Dreielager (samme mål som DC340)
A150 Dreielager (samme mål som DC700/DC500)

Koordinator, dørlukker og dreielager bestilles hver for seg

G464 Koordinator

Sertifisert i samsvar med EN 1158 og EN 1155
Fungerer uavhengig av dørlukkere og gir best mulig
sikkerhet og pålitelighet
For to-fløyede brann- og røykbeskyttende dører
med hengselavstand 1250 - 2800 mm

Funksjon
Glideskinne med integrert mekanisk dørkoordinator og en hold-open magnet for passiv dør, for to-fløyede dører.
Sikrer korrekt lukking av 2- fl dører, passiv fløy lukker før aktiv aktiv fløy starter å lukke
Aktivt dørblad holdes i åpen stilling når passivt dørblad er åpent
Standard montering på hengselside og karmside
Karmsidemontering krever utløserarm G120
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G461 Sølv EV1
G461 Hvit (RAL9016)
G461 Brun (RAL8014)
G461 Sort (RAL9005)
G461 Rustfritt stål
G461 Spesialfarger kan leveres på forespørsel i valgfri RAL farge
Koordinator og dørlukkere bestilles hver for seg

Tekniske data
Vekt 2,6 kg
Høyde 31 mm
Dybde 33 mm
Sertifisert i samsvar med EN 1158 og EN 1155
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Maks åpningvinkel aktivt dørblad hengselside 150° / karmside 120°
Hold-åpen vinkel passivt dørblad hengselside 70°- 130° / karmside 70°- 120°
Hengselavstand 1250 - 2800mm
Strømforsyning 24 V DC
Maks strømforbruk 60 mA

TilbehørA115 Monteringsplate
A116 Monteringsvinkel
A117 Monteringsvinkel
G120 Utløserarm for karmsidemontering
DC700 Dørlukker
DC500 Dørlukker
A151 Dreielager (samme mål som DC340)
A150 Dreielager (samme mål som DC700/DC500)

Koordinator, dørlukker og dreielager bestilles hver for seg

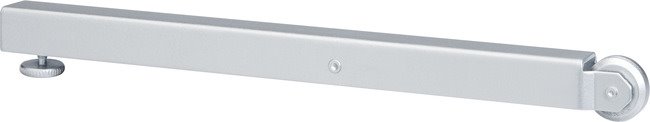

Utløserarm

G120 Utløserarm

Utløserarm for karmsidemontering av G461, G462 og G464

Montering
NB. Borrmal for karmsidemontering av koordinator følger med i pakken til G120.

G195 Glideskinne

Anvendelse
Høydejusterbar glideskinne opptil 2mm
Skjulte festeskruer
Kan benyttes sammen med dørlukker DC700, DC500 og DC340

Utførelse
G195 Sølv
G195 Hvit
G195 Brun
G195 Sort
G195 Kan leveres i valgfri RAL farge på spesialbestilling
G195 Rustfri design

Tilbehør

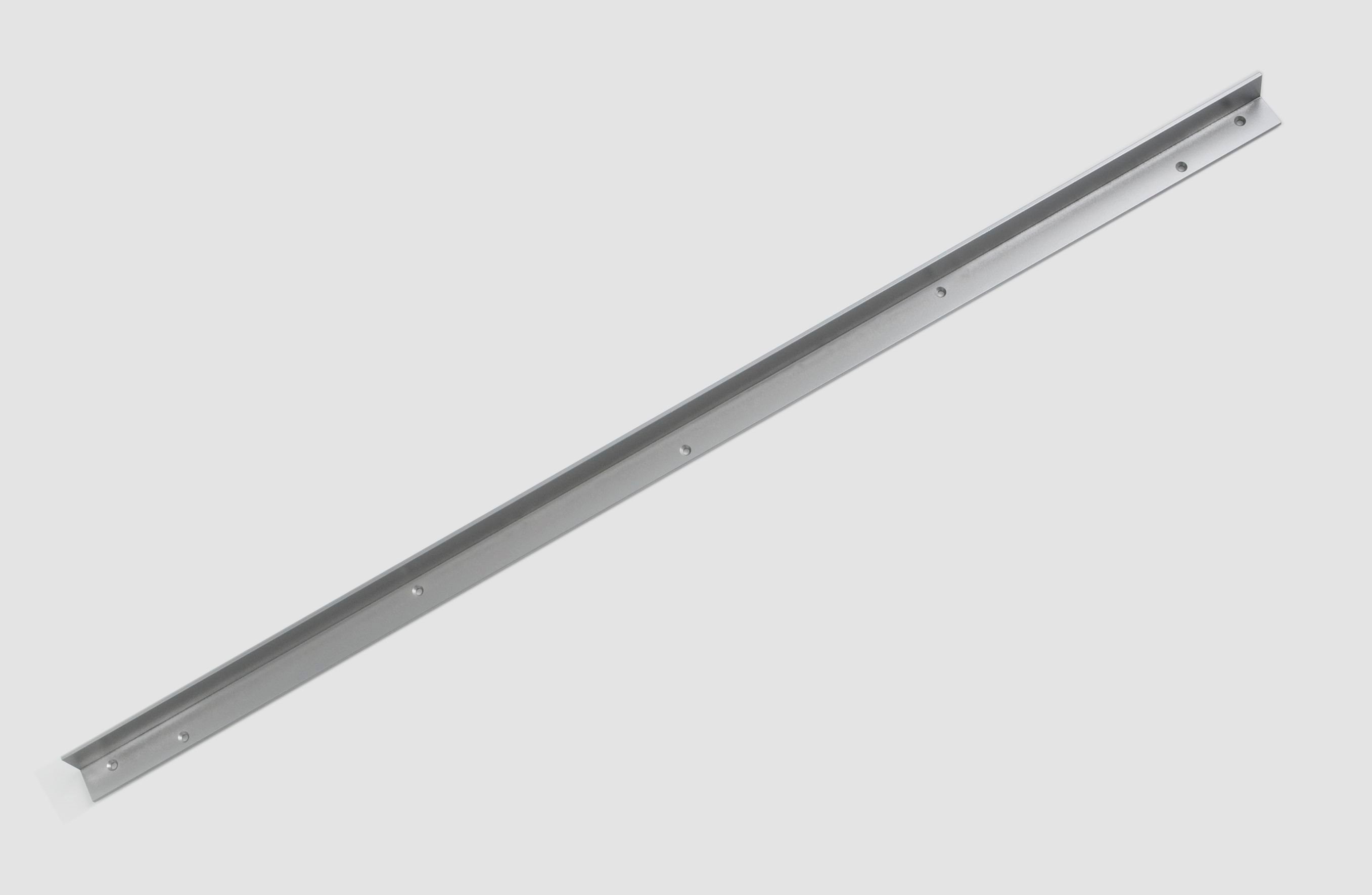

A104 Monteringsvinkel 30*30*505 mm

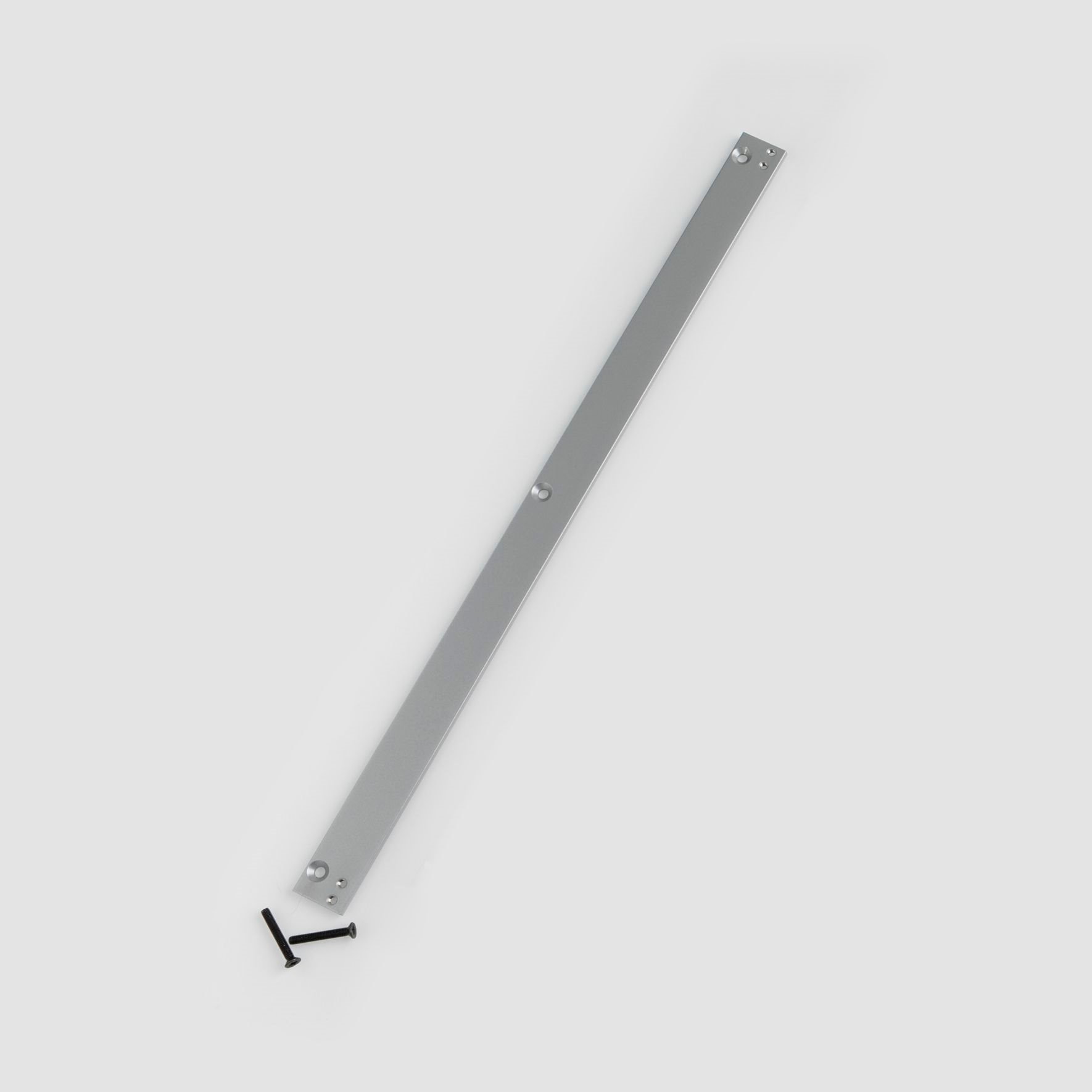

A130 Monteringsplate 30*505 mm
A152 Mekanisk hold-åpen enhet
A153 Åpningsdemper

L190 standard arm til dørlukker DC200, DC300 og DC340
