L190

G460 Glideskinne med elektromekanisk holdemagnet for en-fløyet dør
Sertifisert i samsvar med EN 1155


Funksjon
Dørblad holdes i åpen stilling med 24 V DC og lukker ved strømbortfall
Standard montering på hengselside og karmside
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G460 Sølv EV1
G460 Hvit (RAL9016)
G460 Sort (RAL9005)
G460 Rustfritt stål
G460 Spesialfarger kan leveres på forespørsel i valgfri RAL farge

Tekniske data
Vekt 1,2 kg
Høyde 31 mm
Dybde 33 mm
Lengde 545 mm
Sertifisert i samsvar med EN 1155
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Hold-åpen vinkel er justerbar mellom 70°- 130°
Maks åpningsvinkel på dørbladet er 130°
Strømforsyning 24 V DC
Maks strømforbruk 60 mA






Tilbehør
A115 Monteringsplate
A116 Monteringsvinkel


G461 Koordinator

Dørlukker med kamskiveteknologi og glideskinne med
mekanisk koordinator
Sertifisert i samsvar med EN 1158
Fungerer uavhengig av dørlukkere og gir best mulig
sikkerhet og pålitelighet
For to-fløyede brann- og røykbeskyttende dører
med hengselavstand 1250 - 2800 mm

Funksjon
Glideskinne med intergrert mekanisk dørkoordinator for to-fløyede dører
Sikrer korrekt lukking av 2- fl dører, passiv fløy lukker før aktiv aktiv fløy starter å lukke
Aktivt dørblad holdes i åpen stilling når passivt dørblad er åpent
Standard montering på hengselside og karmside
Karmsidemontering krever utløserarm G120
Aksel kan høydejusteres opptil 14 mm
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G461 Sølv EV1
G461 Hvit (RAL9016)
G461 Brun (RAL8014)
G461 Sort (RAL9005)
G461 Rustfritt stål
G461 Spesialfarger kan leveres på forespørsel i valgfri RAL farge


Tekniske data
Vekt 2,6 kg
Høyde 31 mm
Dybde 33 mm
Sertifisert i samsvar med EN 1158
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Maks åpningvinkel aktivt dørblad hengselside 150° / karmside 120°
Maks åpningvinkel passivt dørblad hengselside 170° / karmside 120°
Hengselavstand 1250 - 2800mm




Tilbehør
A115 Monteringsplate
A116 Monteringsvinkel
A117 Monteringsvinkel
G120 Utløserarm for karmsidemontering
DC700 Dørlukker
DC500 Dørlukker
A151 Dreielager (samme mål som DC340)
A150 Dreielager (samme mål som DC700/DC500)

Koordinator, dørlukker og dreielager bestilles hver for seg

G462 Koordinator

Sertifisert i samsvar med EN 1158 og EN 1155
Fungerer uavhengig av dørlukkere og gir best mulig
sikkerhet og pålitelighet
For to-fløyede brann- og røykbeskyttende dører
med hengselavstand 1250 - 2800 mm

Funksjon
Glideskinne med integrert mekanisk dørkoordinator og to hold-åpen magneter for to-fløyede dører
Mulig å holde begge dørbladene åpne
Sikrer korrekt lukking av 2- fl dører, passiv fløy lukker før aktiv aktiv fløy starter å lukke
Aktivt dørblad holdes i åpen stilling når passivt dørblad er åpent
Standard montering på hengselside og karmside
Karmsidemontering krever utløserarm G120
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G461 Sølv EV1
G461 Hvit (RAL9016)
G461 Brun (RAL8014)
G461 Sort (RAL9005)
G461 Rustfritt stål
G461 Spesialfarger kan leveres på forespørsel i valgfri RAL farge
Koordinator og dørlukkere bestilles hver for seg

Tekniske data
Vekt 2,6 kg
Høyde 31 mm
Dybde 33 mm
Sertifisert i samsvar med EN 1158 og EN 1155
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Maks åpningvinkel aktivt dørblad hengselside 150° / karmside 120°
hold-åpen vinkel passivt dørblad hengselside 70°- 130° / karmside 70°- 120°
Hengselavstand 1250 - 2800mm
Strømforsyning 24 V DC
Maks strømforbruk 120 mA


Tilbehør
A115 Monteringsplate
A116 Monteringsvinkel
A117 Monteringsvinkel
G120 Utløserarm for karmsidemontering
DC700 Dørlukker
DC500 Dørlukker
A151 Dreielager (samme mål som DC340)
A150 Dreielager (samme mål som DC700/DC500)

Koordinator, dørlukker og dreielager bestilles hver for seg

G464 Koordinator

Sertifisert i samsvar med EN 1158 og EN 1155
Fungerer uavhengig av dørlukkere og gir best mulig
sikkerhet og pålitelighet
For to-fløyede brann- og røykbeskyttende dører
med hengselavstand 1250 - 2800 mm

Funksjon
Glideskinne med integrert mekanisk dørkoordinator og en hold-open magnet for passiv dør, for to-fløyede dører.
Sikrer korrekt lukking av 2- fl dører, passiv fløy lukker før aktiv aktiv fløy starter å lukke
Aktivt dørblad holdes i åpen stilling når passivt dørblad er åpent
Standard montering på hengselside og karmside
Karmsidemontering krever utløserarm G120
Stort utvalg av monteringsalternativer

Utførelse
Standard farger:
G461 Sølv EV1
G461 Hvit (RAL9016)
G461 Brun (RAL8014)
G461 Sort (RAL9005)
G461 Rustfritt stål
G461 Spesialfarger kan leveres på forespørsel i valgfri RAL farge
Koordinator og dørlukkere bestilles hver for seg

Tekniske data
Vekt 2,6 kg
Høyde 31 mm
Dybde 33 mm
Sertifisert i samsvar med EN 1158 og EN 1155
Brann- og røykbeskyttelse ja
Standard og karmsidemontering ja
Maks åpningvinkel aktivt dørblad hengselside 150° / karmside 120°
Hold-åpen vinkel passivt dørblad hengselside 70°- 130° / karmside 70°- 120°
Hengselavstand 1250 - 2800mm
Strømforsyning 24 V DC
Maks strømforbruk 60 mA

TilbehørA115 Monteringsplate
A116 Monteringsvinkel
A117 Monteringsvinkel
G120 Utløserarm for karmsidemontering
DC700 Dørlukker
DC500 Dørlukker
A151 Dreielager (samme mål som DC340)
A150 Dreielager (samme mål som DC700/DC500)

Koordinator, dørlukker og dreielager bestilles hver for seg

Utløserarm

G120 Utløserarm

Utløserarm for karmsidemontering av G461, G462 og G464

Montering
NB. Borrmal for karmsidemontering av koordinator følger med i pakken til G120.

G195 Glideskinne

Anvendelse
Høydejusterbar glideskinne opptil 2mm
Skjulte festeskruer
Kan benyttes sammen med dørlukker DC700, DC500 og DC340

Utførelse
G195 Sølv
G195 Hvit
G195 Brun
G195 Sort
G195 Kan leveres i valgfri RAL farge på spesialbestilling
G195 Rustfri design

Tilbehør
A104 Monteringsvinkel 30*30*505 mm
A130 Monteringsplate 30*505 mm
A152 Mekanisk hold-åpen enhet
A153 Åpningsdemper

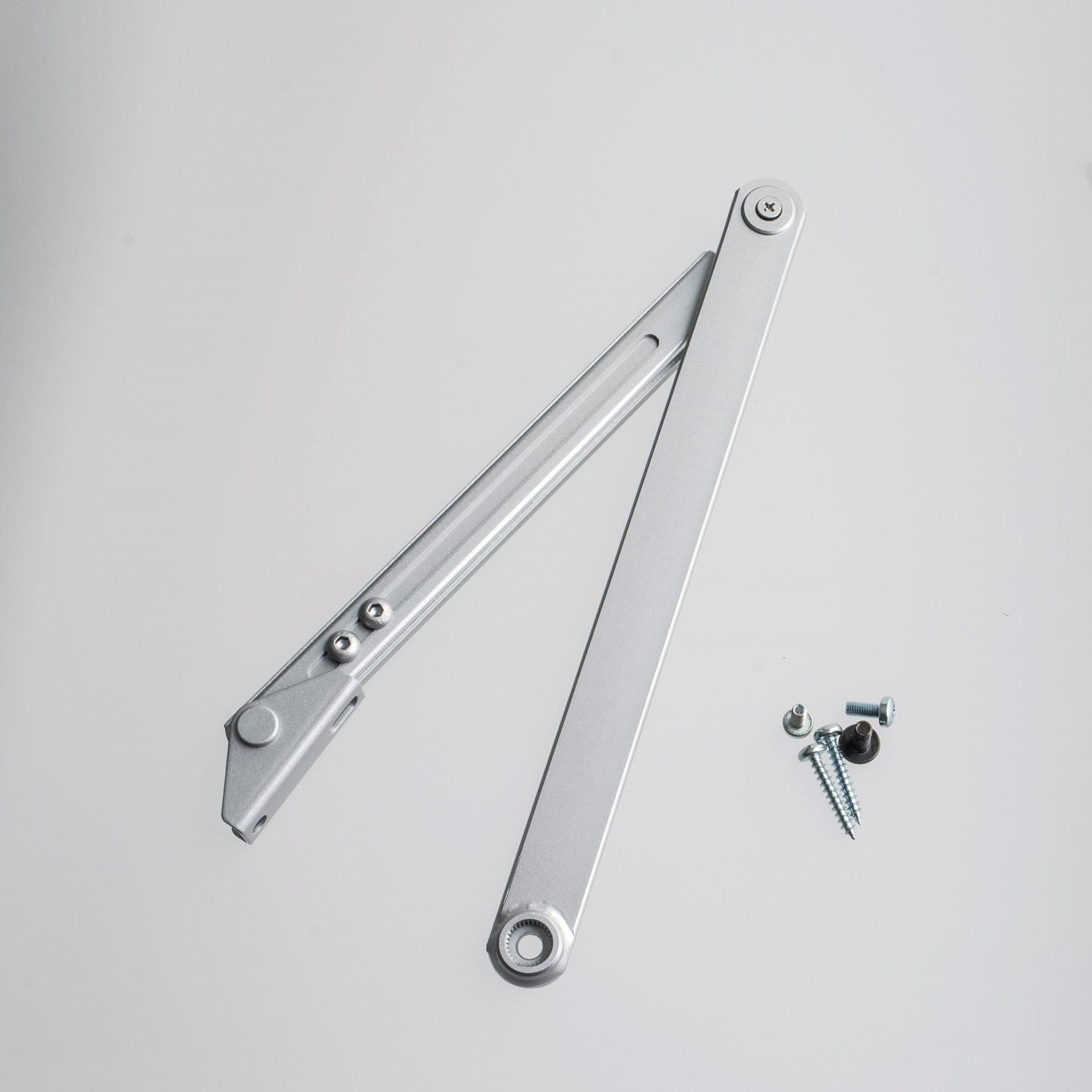

L191 Dørholderarm

L191 arm med hold-åpen funksjon.
Hold-åpen vinkel kan justeres mellom 75°- 150°
Kan benyttes til dørlukker DC200, DC300 og DC340

NB. Kan ikke benyttes på branndører med selvlukkingskrav

Standard arm

Standard arm L197 for dørlukker DC347

L198 Forlenget arm

Forlenget arm til tannstangdørlukkere.
Kan benyttes til dørlukker DC200, DC300 og DC340

Arm ikke delbar

L199 arm som ikke kan deles

Vinkelbrakett A104

Anvendelse
For karmsidemontering av glideskinne G193 og G195
Monteres oppunder karm

Utførelse
Standard farger:
A104 Sølv EV1
A104 Hvit (RAL9016)
A104 Brun (RAL8014)
A104 Sort (RAL9005)
A104 Spesialfarger kan leveres på forespørsel i valgfri RAL farge

Vinkelbrakett

A107 Vinkelbrakett

Vinkelbrakett for karmsidemontering av DC340 og DC347.

A113 Skjøtesett

Skjøtesett for koordinator G461, G462 og G464. For dørbredde inntil 3200mm.

Monteringsplate

A115 Monteringsplate

Monteringsplate for G460 glideskinne. Høyde 30mm.

A116 Vinkelbrakett

Vinkelbrakett for karmsidemontering av G460, G461, G462 og G464.

Til karmsidemontering av koordinatorer benyttes 2 stk A116 glideskinne og 1 stk A117 for midtfelt.

Vinkelbrakett

A117 Vinkelbrakett

Vinkelbrakett for montering av midtseksjon av G461, G462, G464 ved karmsidemontering.

Til karmsidemontering benyttes 2 stk A116 glideskinne og 1 stk A117 for midtfelt.

A120 Monteringsplate

Monteringsplate for DC700, DC500, DC300 og DC200

A121 Monteringsplate

Monteringsplate for tandem montering av DC300
Består av: 1 stk plate og akselforlenger

A122 Vinkelbrakett

Vinkelbrakett for karmsidemontering av DC200

A123 Vinkelbrakett

Vinkelbrakett for karmsidemontering av DC300

Utskiftningsplate

A124 uskiftningsplate

Utskiftningsplate for dørlukkere.

A126 Monteringsplate

Monteringsplate for DC347 og DC340

A130 Monteringsplate

Monteringsplate for glideskinne G195 og G193. Høyde 30mm.

Monteringsplate

Monteringsplate for glideskinne G195 og G193. Høyde 40mm.

A150 Dreielager

A150 har samme fysiske mål som DC700/DC500.

A151 Dreielager

Dreielager er et dørlukkerhus uten lukkekraft som benyttes sammen med koordinator G461.
A151 har samme fysiske mål som DC340.

A152 Hold-åpen enhet

Mekanisk hold-åpen enhet for dører som tidvis skal holdes i åpen i åpen stilling
Enkel montering i glideskinne G195 og G193
Maksimal hold-åpen vinkel er 120°
Justerbar holdekraft
Ikke tillatt brukt på brann og røykbeskyttende dører

A153 Åpningsdemper

Åpningsdemper bidrar til å hindre dør og dørvrider fra å slå inn i tilstøtende vegg
Enkel montering i glideskinne G195 og G193
Erstatter ikke dørstopper

Vinkelbrakett

A154 Vinkelbrakett

Vinkelbrakett for parallellmontering.

Glassko

A164 Glassko

Glassko for montering av DC200 på helglassdør
Krever ingen forborring i dørblad
Maks 10mm glasstykkelse

Glassko

A165 Glassko

Glassko for montering av DC300 på helglassdør
Krever ingen forborring i dørblad
Maks 10mm glasstykkelse

A166 Glassko

Glassko for montering av drølukker DC700 og DC500 på helglassdør
Krever ingen forborring i dørblad
Maks 10mm glasstykkelse

Koblingsboks

Glideskinne

Deksel for dørlukkere

Løst deksel for DC200, DC300, DC340, DC347, DC500 og DC700

Magnet til Koordinator og glideskinne

Løs magnet til G460, G462 og G464

• Driftspenning 24VDC
• Strømbruk 60mA
• Kan brukes på karm og hengselside

• Magnet slipper ved strømbrudd og dør vil lukke
• Bør ha åpningsknapp for manuell stenging

Glider

Glider til glideskinner og koordinatorer

Ved bruk av passiv dørblad blir det en åpningsbevegelse for det aktive dørbladet slik at dørkoordinatoren får tid til å gripe inn og sørge for at det aktive dørbladet lukkes før det passive.
