SY2122

System 20+ Skandinavisk rund sylinder

Anvendelse
Rund sylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ sylindere har herdede, borhindrende stifter.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelser: messing ubehandlet.

Nøkler til System 20 systemsylindre må bestilles separat.

Sylinder 2169 leveres uten sylinderring og kappe.
Brukes på utside eller innside dør avhengig av valgte monteringsdeler. Leveres også som par (SY2169C).
Nødvendige monteringsdeler, sylinderring og kappe bestilles separat.
Kan benyttes sammen med knappsylinder SY5573 eller SY5573M

Leveres som enkeltsylinder. Inngår i dobbeltsylinder og sylindersett.

System 20 Skandinavisk rund sylinder

Anvendelse
Rund sylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
Triton sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer som øker motstandet mot uttrekk.


Utførelse
Standardutførelser: messing ubehandlet.
Nøkler til System 20 systemsylindere må bestilles separat.

Sylinder 2179 leveres uten sylinderring og kappe.
Brukes på innside dør avhengig av valgte monteringsdeler.
Nødvendige monteringsdeler, sylinderring og kappe bestilles separat.
Leveres som enkeltsylinder. Inngår i dobbeltsylinder og dobbelt sylindersettt.

System 20+ Skandinavisk rund dobbeltsylinder

Anvendelse
Rund FG godkjent dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Oppfyller krav til SS3522, klasse 3.

Funksjon
System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelser: messing ubehandlet.

Nøkler til System 20 systemsylindre må bestilles separat.

Sylindersettet 2169C leveres i par, uten sylinderringer og kapper. Benyttes på utside og innside dør. Nødvendige monteringsdeler, sylinderringer og kapper bestilles separat, alternativt bestilles sylindersett.

For FG-godkjent avlåsing må 4 stk sylinderfesteskruer SD4719 benyttes.

System 20+ komplett sylindersett, Skandinavisk rund sylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste, med knappsylinder. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 20 sylindere

Utførelse
Standardutførelse: Fkr, Fkrm eller Msm

Nøkler til System 20 systemsylindere må bestilles separat.

Leveres komplett med sylinder, knappsylinder, sylinderringer, sylinderkapper, skruer, monteringsdeler og eventuelle sylinderforlengere.
Knappvrider monteres med unbrakonøkkel.

Enkelsylinder med knappsylinder
1 stk 2169 sylinder utside
1 stk 5573 knappsylinder
4 stk sylinderskruer
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

System 20+ komplett sylindersett - Skandinavisk rund dobbeltsylindersett med bakkantfeste

Anvendelse
FG godkjent sylindersett med dobbeltsylinder, med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Oppfyller krav til SS3522, klasse 3.

Funksjon
System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelse: Fkr, Fkrm, Msm

Nøkler til System 20 systemsylindere må bestilles separat.

Leveres komplett med dobbeltsylinder, sylinderringer, sylinderkapper, skruer, monteringsdeler og eventuelle sylinderforlengere.

Dobbeltsylinder
1 stk 2169 sylinder utside
1 stk 2179 sylinder innside
4 stk sylinderskruer
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

For FG-godkjent avlåsing må 4 stk sylinderfesteskrue SD4719 benyttes.

System 20+ komplett sylindersett, Skandinavisk rund sylinder med bakkantfeste og knappsylinder med magnet

Anvendelse
Sylindersett med bakkantfeste, knappsylinder med magnet. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen har 6 toppstifter og 3 sidestifter.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen går tilbake til utgangspunktet.

System 20+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelse: Fkr, Fkrm, Msm

Nøkler til System 20 sylindere må bestilles separat.

Leveres komplett med sylinder, knappsylinder, sylinderringer, sylinderkapper, skruer, monteringsdeler og eventuelle sylinderforlengere.
Knappvrider monteres med unbrakonøkkel.

Enkelsylinder med knappsylinder
1 stk 2169 sylinder utside
1 stk 5573M knappsylinder
4 stk sylinderskruer.
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

System 20+ komplett sylindersett - to-funksjons, s-rund dobbeltsylinder med bakkantfeste

Anvendelse
FG godkjent komplett sylindersett - to-funksjons Skandinavisk rund dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Oppfyller krav til SSF3522 klasse 3.

Funksjon

System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ har i tillegg herdede, borhindrende stifter og muttermedbringer som øker motstandet mot uttrekk.

Kan inngå i system med andre System 20 sylindere.

Innvendig sylinder er utstyrt med knappsperre og en spesiell knappnøkkel. Knappsperren hindrer at knappnøkkelen enkelt kan trekkes ut. Knappnøkkelen fungerer som tradisjonell knappvrider når man er hjemme. Når man reiser bort fjernes knappnøkkelen, og man har en FG-godkjent dobbeltsylinder. Den vanlige nøkkelen kan brukes både ut- og innvendig, mens den spesielle knappnøkkelen bare kan brukes innvendig.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

System 20 sylinderen leveres med 2 stk knappnøkler, øvrige systemnøkler må bestilles separat.

Leveres komplett med sylinderringer, sylinderkapper, skruer, knappsperre, monteringsdeler og evt. sylinderforlengere (oppgi dørtykkelse)

Dobbelsylinder
1 stk 2169 sylinder utside
1 stk 2179 sylinder innside
1 stk knappsperre
2+2 stk sylinderskruer (SD4719 + SD4718)
2 stk sylinderringer
2 stk sylinderkapper
1 stk skruedekker
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

System 20 oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

System 20+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
SY2037 sylinder for utside dør

System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer som øker motstandet mot uttrekk.

Kan inngå i system med andre System 20 sylindere.

Utførelse

Standardutførelser: Fkr, Fkrm, Msm

Nøkler til system 20 sylindere må bestilles separat.

Leveres som enkeltsylinder. Inngår i dobbeltsylinder og i
sylindersett.

System 20+ oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
2037+ sylinder for utside dør

System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer som øker motstandet mot uttrekk.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

Nøkler til System 20 sylindre må bestilles separat.

Leveres som enkeltsylinder. Inngår i dobbeltsylinder og i
sylindersett.

System 20 - Oval dobbelsylinder med bakkantfeste

Anvendelse
Dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect, 50- og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyeres sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skal, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
2037 sylinder for utside dør
2047 gjennomborret sylinder for innside dør

System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20 + sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer som øker motstandet mot uttrekk.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

Nøkler til System 20 systemsylindre må bestilles separat.

Leveres som dobbeltsylinder eller inngår i
sylindersett.

Oval dobbeltsylinder med bakkantfeste

Anvendelse
Dobbelsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect, 50- og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 20+ benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
2137 sylinder for utside dør
2047 gjennomborret sylinder for innside dør

System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer som øker sikkerheten mot uttrekk.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelser:Fkr, Fkrm, Msm

Nøkler til System 20 systemsylindre må bestilles separat.

Leveres som dobbeltsylinder inngår i sylindersett.

For FG-godkjent avlåsing må 2 stk sylinderfesteskrue SD4718 benyttes.

Oval sylinder med bakkantfeste

Anvendelse
Oval sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyeres sikkerhet anbefales System 20+ f.eks. i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
2047 gjennomborret sylinder for innside dør

System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20 + sylinder har i tillegg herdede, borhindrende stifter og og muttermedbringer som øker sikkerheten mot uttrekk.

Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

Nøkler til System 20 systemsylindre må bestilles separat.

Leveres som enkeltsylinder. Inngår i dobbeltsylinder eller i
sylindersett.

Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

S20+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
2137 sylinder for utside dør
2147 og 2157 gjennomborret sylinder for innside dør

System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Komplett sylindersett - oval sylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S20+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

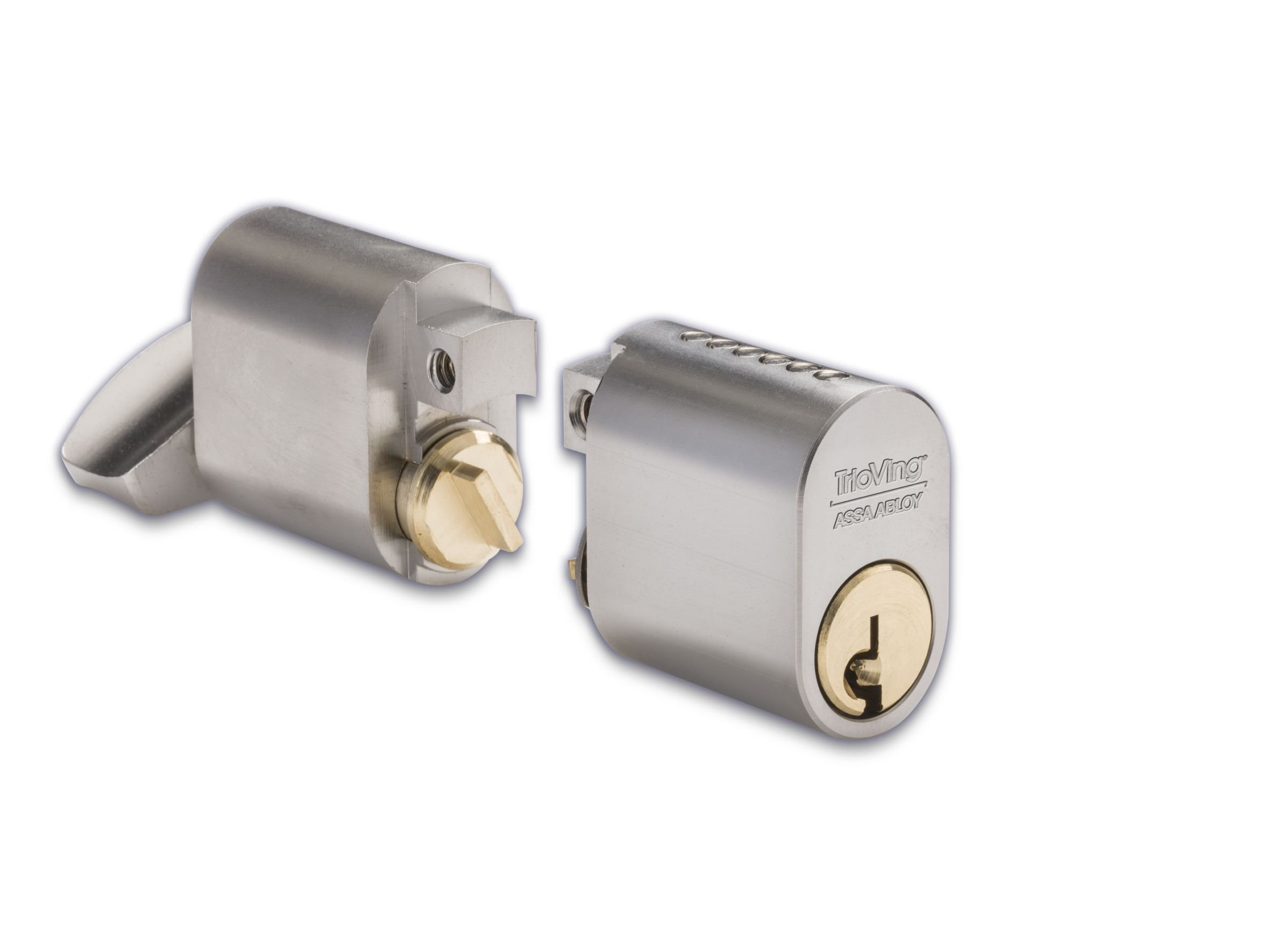

Enkelsylinder med knappsylinder
1 stk 2037 sylinder utside
1 stk 5542 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
System 20 sylinderen leveres med 6 toppstifter
og 3 sidestifter.

S10+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

Komplett sylindersett - oval sylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S20+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 2037 sylinder utside
1 stk 5542 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver

Komplett sylindersett - oval sylinder med bakkantfeste og magnet knappsylinder

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

S20+ sylinder anbefales på dører hvor det kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Leveres komplett med sylinder, knappsylinder med magnet, skilt, skruer og dekkskiver.

Enkelsylinder med knappsylinder
1 stk 2037 sylinder utside
1 stk 5542M knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Komplett sylindersett - oval sylinder med bakkantfeste og magnet knappsylinder

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

S20+ sylinder anbefales på dører hvor det kreves ekstra sikkerhet.

Funksjon
System 10 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Leveres komplett med sylinder, knappsylinder med magnet, skilt, skruer og dekkskiver.

Enkelsylinder med knappsylinder
1 stk 2037 sylinder utside
1 stk 5542M knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Komplett sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra ASSA, Abloy, Boda og Ruko.

S20+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

1 stk 2037 sylinder utside
1 stk 2047 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
System 10 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

Komplett sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S20+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

1 stk 2037 sylinder utside
1 stk 2047 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
System 20 sylinderen leveres med 6 toppstifter
og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

Sylindersett - oval sylinder med bakkantfeste og knappsylinder

Anvendelse
Sylindersett med bakkantfeste.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

1 stk 2037 sylinder utside
1 stk 5542 knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S10+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Sylindersett - oval sylinder med bakkantfeste og knappsylinder

Anvendelse
Sylindersett med bakkantfeste.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Enkelsylinder med knappsylinder
1 stk 2037 sylinder utside
1 stk 5542 knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Sylindersett - oval sylinder med bakkantfeste og knappsylinder

Anvendelse
Sylindersett med bakkantfeste.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Sylindersett - oval sylinder med magnet knappsylinder

Anvendelse
Sylindersett med bakkantfeste.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres med sylinder, magnet knappsylinder, skruer og dekkskiver.

Enkelsylinder med magnet knappsylinder
1 stk 2037 sylinder utside
1 stk 5542 magnet knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Sylindersett - oval sylinder med bakkantfeste og knappsylinder med magnet

Anvendelse
Sylindersett med bakkantfeste.
S10+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler må bestilles separat.
Leveres med sylinder, knappsylinder med magnet, skruer og dekkskiver.

Sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
S10+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S10+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Dobbelsylinder
1 stk 2137 sylinder utside
1 stk 1047 sylinder innside
2 stk sylinderskruer
2 stk dekkskiver

Oval sylinder for espagnolettlås

Anvendelse
Ovale sylindere med bakkantfeste og espagnolett
medbringer for balkongdører og garasjeporter som er
utstyrt med låsbar espagnolett eller utenpåliggende
låskasser.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
2037 sylinder for utside dør
2047 og 2057 gjennomborret sylinder for
innside dør

System 20 sylinderen leveres med 6 toppstifter
og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Sylindersett - oval sylinder for balkongdører

Anvendelse
Ovale sylindere med bakkantfeste for montering i
balkongdører.

Enkelsylinder innside:
1 stk 2047 sylinder innside
1 stk borsikring
2 stk festeskruer
2 stk skruesikring
2 stk underlagsskiver
1 stk avstandstykke, evt.
2 stk avstandshylser

Enkelsylinder utside:
1 stk 2037 sylinder utside
2 stk festeskruer
1 stk avstandstykke, evt.
2 stk avstandshylser

Funksjon
Systemsylinderen S20 leveres med 6
toppstifter og 3 sidestifter.

Sylinder leveres med 5530 medbringer


Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m.
Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Sylindersett - oval sylinder for balkongdører SY1031 ESP

Anvendelse
Sylindersett 2031 Esp/H for montering i balkongdører
som er utstyrt med H-vindu beslag (3315) eller
lignende. Sylindersettet dekker flere dørtykkelser, og
sylinder leveres med avkappbar esp-medbringer .

Enkelsylinder for utside:
1 stk 2037 sylinder utside
1 stk avstandstykke
5 stk skjøtestykker
2 stk festeskruer

Enkelsylinder innside:
1 stk 2047 sylinder innside
1 stk avstandstykke
5 stk skjøtestykker
1 stk borsikring
2 stk festeskruer
2 stk plugger
2 stk underlagsskiver

Funksjon
Systemsylinderen S20 leveres med 6 toppstifter og 3 sidestifter.

Sylinder leveres med 5531 medbringer *

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Komplett sylindersett - oval ESP sylinder med bakkantfeste

Anvendelse
Komplett sylindersett for dører med espagnolett eller utenpåliggende låskasse.

For høyere sikkerhet anbefales System 20+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves høyere sikkerhet.

Funksjon
System 20 sylinderen har 6 toppstifter og 3 sidestifter.

System 20+ sylinder har i tillegg herdede, borhindrende stifter.
Kan inngå i system med andre System 20 sylindere.

Utførelse
Standardutførelse : FKR , FKR

Nøkler til System 20 må bestilles separat.

Leveres komplett med skruer, festeplate, kåpe og evt. dekkskiver.

Enkelsylinder med kåpe
1 stk 2037 ESP sylinder utside
1 stk 5532 sylinderkåpe
2 stk sylinderskruer
1 stk festeplate

NB! Bruk sylindersett 1032R for utenpåliggende låskasser UK1601 og UK2622. Disse har annen type medbringer og medbringerfeste i forhold til "normal" 2032 og leveres uten festeplate da denne følger med låskassen.

Continental sylinder - enkel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - enkel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S10+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - med knappsylinder

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - med knappsylinder

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - dobbel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Sylinder for hengelås

Anvendelse
Sylinder for hengelåser xx53 og xx54, samt xx52WP

Funksjon
Sylinderen monteres inn i hengelåsen.

Utførelse
Standard utførelser: ms ubeh.

Standardsylinder leveres med 3 nøkler.
Systemnøkler bestilles separat.

Oval sylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.


Funksjon
System 20 sylinderen leveres med 6 toppstifter
og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval sylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.


Funksjon
System 20 sylinderen leveres med 6 toppstifter
og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval dobbelsylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.


Dobbelsylinder
1 stk 2020-2120 sylinder utside
1 stk 2020 sylinder innside

Funksjon
System 20 sylinderen leveres med 6 toppstifter
og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval dobbelsylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.


Dobbelsylinder
1 stk 2020-2120 sylinder utside
1 stk 2020 sylinder innside

Funksjon
System 20 sylinderen leveres med 6 toppstifter
og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirkesikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett med frontfeste.

S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6 toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.

Komplett sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav.

Passer til ASSA ABLOY låskasser i 51- og 53 serie.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk1020-1120 sylinder utside
1 stk 5541 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk skiltskruer

Funksjon
S20 sylinderen leveres med 6 toppstifter og 3
sidestifter.

S20+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirkesikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt og
skruer.
Sylindersett kan også leveres for bruk i maritime miljøer (S)

Vingcard sylinder

Anvendelse
Sylindere som benyttes til Vingcard ANSI-låskasser.

Funksjon
Kan leveres på standardprofil, og på systemprofil. Festes i låskassen med utvendige gjenger.

Utførelse
Standardutførelser: ms.fkr, ms.fkr.m, ms.m
Leveres i lengdene: 34, 42, 50, 58 og 66 mm.

Standardsylindere leveres med 3 nøkler.
Nøkler til systemsylindere bestilles separat.

Skaplås

Anvendelse
Sylinderlås med svingarm som kan benyttes til
skapdører og skuffer
Tilsvarende som skaplås xx66, men med annen
type svingarm
Nøkkel kan kun trekkes ut i låst stilling

Svingarm må spesifiseres

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Skaplås

Nøkkel kan trekkes ut i både låst og ulåst stilling.
Svingarm og slagretning må spesifiseres
Leveres med frontring, sikringsskive og 4 ulike typer medbringere.

Skaplås

Passer i samme utfresning som for
ASSA ABLOY Denmark 5207/1607
Ofte brukt i postkasser
6 mm underlagsring må benyttes ved bytte fra
ASSA ABLOY Denmark 5207 til xx77
Nøkkel kan kun trekkes ut i låst stilling
Svingarm kan leveres som høyre/venstre eller
opp/ned
Leveres med svingarm høyre, dersom ikke annet
er spesifisert, og festemutter
Standardutførelse: ms fkr, ms m
Alternative svingarmer.

Strømbrytersylinder

Benyttes sammen med f.eks. elektrisk
sluttstykke og smekklås
Leveres med eller uten frontplate
Kan leveres med 3 alternative mikrobrytere:
1) Vippebryter, fast AV eller PÅ.
2) Impulsbryter, (MOM-OF-MOM),
impuls (fjær) i begge stillinger.
3) Kombi, (ON-NON-MOM),
fast AV eller PÅ én vei, impuls andre vei.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 20 må bestilles
separat.

Kan også leveres med ELKO frontplate for montering i
standard Elko veggboks.

Sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
S20+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
System 20 sylinderen leveres med 6
toppstifter og 3 sidestifter.

S20+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.
