Systemsylindere System 10

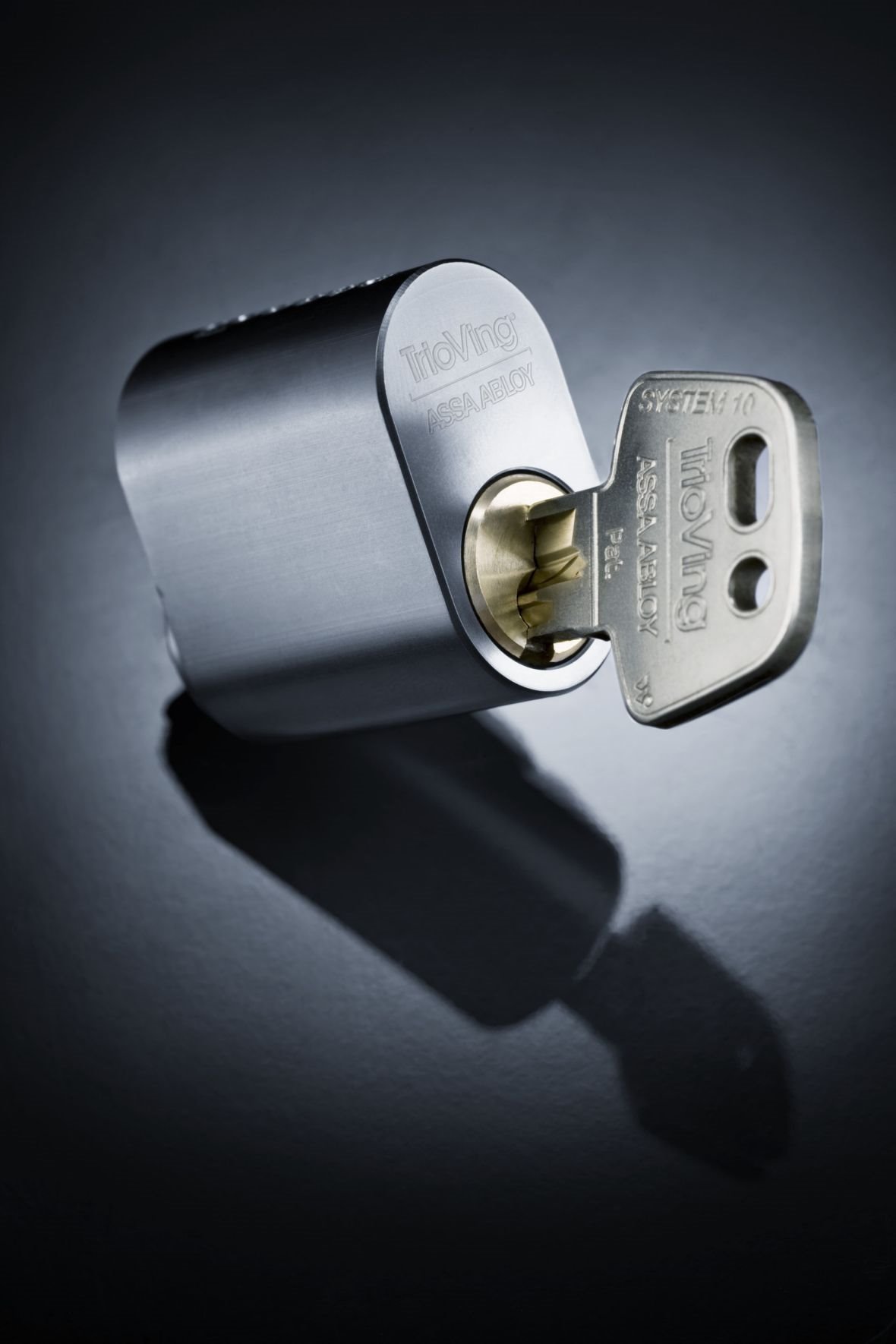

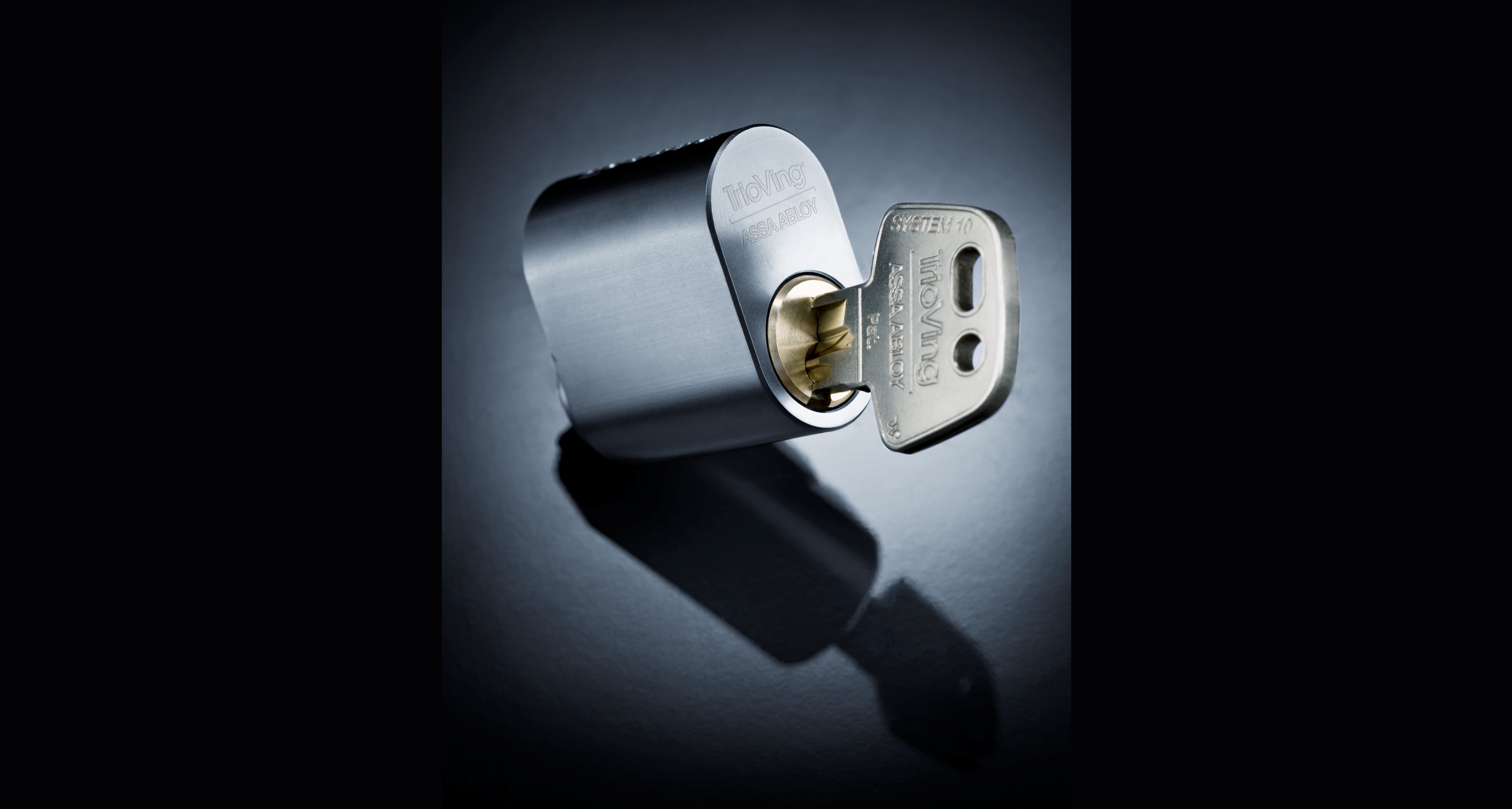

System 10+ s-rund sylinder

Anvendelse
Rund sylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 10+, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10+ sylindere har herdede, borhindrende stifter.

Kan inngå i system med andre System 10 sylindere.

Utførelse
Standardutførelser: messing ubehandlet.
Nøkler til System 10 systemsylindre må bestilles separat.

Sylinder 1169 leveres uten sylinderring og kappe.
Brukes på utside eller innside dør avhengig av valgte monteringsdeler. Leveres også som par (SY1169C).
Nødvendige monteringsdeler, sylinderring og kappe bestilles separat.
Kan benyttes sammen med knappsylinder SY5573 eller SY5573M

Leveres som enkeltsylinder. Inngår i dobbeltsylinder og sylindersett.

System 10+ s-rund dobbeltsylinder

Anvendelse
Rund FG.godkjent dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 10+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Oppfyller krav til SS3522, klasse 3.


Funksjon
System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 10 sylindere.

Utførelse
Standardutførelser: messing ubehandlet.

Nøkler til System 10 systemsylindre må bestilles separat.

Sylindersettet 1169C leveres i par, uten sylinderringer og kapper. Benyttes på utside og innside dør. Nødvendige monteringsdeler, sylinderringer og kapper bestilles separat, alternativt bestilles sylindersett.

For FG-godkjent avlåsing må 4 stk sylinderfesteskruer SD4719 benyttes.

System 10+ komplett sylindersett, s-rund sylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste, med knappsylinder. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 10+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet.

Funksjon
System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 10 sylindere

Utførelse
Standardutførelse: Fkr, Fkrm eller Msm

Nøkler til dp+ og dp CLIQ må bestilles separat.

Leveres komplett med sylinder, knappsylinder, sylinderringer, sylinderkapper, skruer, monteringsdeler og eventuelle sylinderforlengere.
Knappvrider monteres med unbrakonøkkel.

Enkelsylinder med knappsylinder
1 stk 1169 sylinder utside
1 stk 5573 knappsylinder
4 stk sylinderskruer
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)


System 10+ komplett sylindersett - s-rund dobbeltsylindersett med bakkantfeste

Anvendelse
FG godkjent sylindersett med dobbeltsylinder, med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 10+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Oppfyller krav til SS3522, klasse 3.

Funksjon
System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 10 sylindere.

Utførelse
Standardutførelse: Fkr, Fkrm, Msm

Nøkler til System 10 systemsylindere må bestilles separat.

Leveres komplett med dobbeltsylinder, sylinderringer, sylinderkapper, skruer, monteringsdeler og eventuelle sylinderforlengere.

Dobbeltsylinder
1 stk 1169 sylinder utside
1 stk 1179 sylinder innside
4 stk sylinderskruer
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

For FG-godkjent avlåsing må 4 stk sylinderfesteskrue SD4719 benyttes.


System 10+ komplett sylindersett, s-rund sylinder med bakkantfeste og knappsylinder med magnet

Anvendelse
Sylindersett med bakkantfeste, knappsylinder med magnet. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 10+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet.

Funksjon
System 10 sylinderen har 6 toppstifter og 4 sidestifter.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen går tilbake til utgangspunktet.

System 10+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 10 sylindere.

Utførelse
Standardutførelse: Fkr, Fkrm, Msm

Nøkler til System 10 sylindere må bestilles separat.

Leveres komplett med sylinder, knappsylinder, sylinderringer, sylinderkapper, skruer, monteringsdeler og eventuelle sylinderforlengere.
Knappvrider monteres med unbrakonøkkel.

Enkelsylinder med knappsylinder
1 stk 1169 sylinder utside
1 stk 5573M knappsylinder
4 stk sylinderskruer.
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)


System 10+ komplett sylindersett - to-funksjons, s-rund dobbeltsylinder med bakkantfeste

Anvendelse
FG godkjent komplett sylindersett - to-funksjons s-rund dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales Systtem 10+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.


Oppfyller krav til SSF3522 klasse 3.

Funksjon

System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10+ har i tillegg herdede, borhindrende stifter og muttermedbringer som øker motstandet mot uttrekk.

Kan inngå i system med andre System 10 sylindere.

Innvendig sylinder er utstyrt med knappsperre og en spesiell knappnøkkel. Knappsperren hindrer at knappnøkkelen enkelt kan trekkes ut. Knappnøkkelen fungerer som tradisjonell knappvrider når man er hjemme. Når man reiser bort fjernes knappnøkkelen, og man har en FG-godkjent dobbeltsylinder. Den vanlige nøkkelen kan brukes både ut- og innvendig, mens den spesielle knappnøkkelen bare kan brukes innvendig.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

System 10 sylinderen leveres med 2 stk knappnøkler, øvrige systemnøkler må bestilles separat.

Leveres komplett med sylinderringer, sylinderkapper, skruer, knappsperre, monteringsdeler og evt. sylinderforlengere (oppgi dørtykkelse)

Dobbelsylinder
1 stk 1169 sylinder utside
1 stk 1179 sylinder innside
1 stk knappsperre
2+2 stk sylinderskruer (SD4719 + SD4718)
2 stk sylinderringer
2 stk sylinderkapper
1 stk skruedekker
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

System 10+ rund sylinder med bakkantfeste

Anvendelse
Rund sylinder med bakkantfeste. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i
andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyeres sikkerhet anbefales System 10+ sylindere benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. De kan også inngå i FG-godkjent låsenhet.



Funksjon
System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10+ sylindere har herdede, borhindrende stifter og muttermedbringer for høyere sikkerhet mot uttrekk.

Kan inngå i system med andre System 10 sylindere.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm.

Nøkler til System 10 sylindere må bestilles separat.

Leveres som enkeltsylinder. Inngår i dobbeltsylinder eller i
sylindersett

System 10+ rund dobbeltsylinder med bakkantfeste

Anvendelse
Rund dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

System 10 + sylindere anbefales benyttet i
byggets ytre skall, og på dører hvor det kreves ekstra
sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Oppfyller krav til SSF3522 klasse 3.



Funksjon

System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10 + sylinder har i tillegg herdede, borhindrende stifter ogmuttermedbringer for å øke sikkerheten mot uttrekk.

Kan inngå i system med andre System 10 sylindere.

Sylinderen leveres med sylinderring 5970 som skrues
på før montering. Sylinderringen kan ikke skrues av når
sylinderen er montert i døren.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

Nøkler til System 10 sylindere må bestilles
separat.

Leveres som dobbeltsylinder eller inngår i
sylindersett

Dobbeltsylinder
1 stk 1168 sylinder utside
1 stk 1078 sylinder innside
2 stk 5970 sylinderring

System 10+ rund sylinder med bakkantfeste

Anvendelse
Rund sylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

System 10 + sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon

System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10 + sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer for å øke sikkerheten mot uttrekk.

Kan inngå i system med andre System 10 sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

Nøkler til System 10 sylindere må bestilles separat.

Leveres som enkeltsylinder. Inngår i dobbeltsylinder eller i sylindersett.

System 10 + komplett sylindersett - rund sylinder med bakkantfeste

Anvendelse
Rund sylindersett med bakkantfeste og knappsylinder. Brukes til ASSA ABLOY ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA ABLOY, ABLOY, Boda og Ruko.

System 10 + anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.


Funksjon

System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10 + sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer for å øke sikkerheten mot uttrekk.

Kan inngå i system med andre System 10 sylindere.

Sylindersettet leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

Nøkler til System 10 sylindere må bestilles separat.

Leveres komplett med sylinderringer, dekkskiver, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Enkelsylinder med knappsylinder
1 stk 1168 sylinder utside
1 stk 5572 knappsylinder
2 stk 5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver
x stk sylinderforlengere

System 10+ komplett sylindersett - rund sylinder med bakkantfeste og magnet knappsylinder

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.


Funksjon

System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10 + sylinder har i tillegg herdede, borhindrende stifter og muttermedbringer for å øke sikkerheten mot uttrekk.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen går tilbake til utgangspunktet.

Kan inngå i system med andre System 10 sylindere.

Sylindersettet leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: Fkr, Fkrm, Msm

Nøkler til System 10 sylindere må bestilles separat.

Leveres komplett med sylinderringer, skruer, knappsylinder med magnet og evt. sylinderforlengere (oppgi dørtykkelse)

Enkelsylinder med knappsylinder
1 stk 1168 sylinder utside
1 stk 5572M knappsylinder med magnet
2 stk 5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver
x stk sylinderforlengere

System 10+ komplett sylindersett - rund dobbelsylinder med bakkantfeste

Anvendelse
FG godkjent sylindersett med dobbeltsylinder, med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

For høyere sikkerhet anbefales System 10+ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Oppfyller krav til SS3522, klasse 3.

Funksjon
System 10 sylinderen har 6 toppstifter og 4 sidestifter.

System 10+ har herdede, borhindrende stifter.

Kan inngå i system med andre System 10 sylindere.

Utførelse
Standardutførelse: Fkr, Fkrm, Msm

Nøkler til System 10 systemsylindere må bestilles separat.

Leveres komplett med dobbeltsylinder, sylinderringer, sylinderkapper2 stk sylinderkapper

, skruer, monteringsdeler og eventuelle sylinderforlengere.

Dobbeltsylinder
1 stk 1168 sylinder utside
1 stk 1079 sylinder innside
4 stk sylinderskruer
2 stk sylinderringer
4 stk dekkskiver
x stk sylinderforlengere (avhengig av dørtykkelse)

For FG-godkjent avlåsing må 4 stk sylinderfesteskrue SD4718 benyttes.
