SY6747

dp+ Rund sylinder type 2

Anvendelse
Rund sylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelser: messing ubehandlet.
Nøkler til dp systemsylindre må bestilles separat.

Sylinder 6769 leveres uten sylinderring og kappe.
Brukes på utside eller innside dør avhengig av valgte monteringsdeler. Leveres også som par (SY6769C).
Nødvendige monteringsdeler, sylinderring og kappe bestilles separat.
Kan benyttes sammen med knappsylinder SY5573 eller SY5573M

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

dp+ Rund dobbeltsylinder type 2

Anvendelse
Rund dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelser: messing ubehandlet.
Nøkler til dp systemsylindre må bestilles separat.

Sylindersettet 6769C leveres i par, uten sylinderringer og kapper.
Benyttes på utside og innside dør.
Nødvendige monteringsdeler, sylinderringer og kapper bestilles separat.

dp+ Rund dobbeltsylinder, Rund sylinder med bakkantfeste, type 2

Anvendelse
FG godkjent dobbelsylinder med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelse: fkr, fkr m, ms m
Nøkler til dp og dp CLIQ må bestilles separat.

Dobbelsylinder
1 stk 6769 sylinder utside
1 stk 6779 sylinder innside
4 stk sylinderskruer
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

dp+ Komplett sylindersett, Rund sylinder med bakkantfeste, type 2

Anvendelse
Sylindersett med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelse: fkr, fkr m, ms m
Nøkler til dp+ og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, sylinderringer, sylinderkapper, skruer og monteringsdeler.
Knappvrider monteres med unbrakonøkkel.

Enkelsylinder med knappsylinder
1 stk 6769 sylinder utside
1 stk 5573 knappsylinder
4 stk sylinderskruer.
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

dp+ Komplett sylindersett, Rund sylinder med bakkantfeste, og knappsylinder med magnet, type 2

Anvendelse
Sylindersett med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelse: fkr, fkr m, ms m
Nøkler til dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, sylinderringer, sylinderkapper, skruer og monteringsdeler.
Knappvrider monteres med unbrakonøkkel.

Enkelsylinder med knappsylinder
1 stk 16769 sylinder utside
1 stk 5573M knappsylinder
4 stk sylinderskruer.
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

dp+ Komplett sylindersett - tofunksjons rund dobbelsylinder (type 2) med bakkantfeste

Anvendelse
FG godkjent komplett sylindersett - to-funksjons rund dobbelsylinder (type 2) med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
Innvendig sylinder er utstyrt med knappsperre og en spesiell knappnøkkel. Knappsperren hindrer at
knappnøkkelen enkelt kan trekkes ut. Knappnøkkelen fungerer som tradisjonell knappvrider når man er
hjemme. Når man reiser bort fjernes knappnøkkelen, og man har en FG-godkjent dobbeltsylinder.
Den vanlige nøkkelen kan brukes både ut- og innvendig, mens den spesielle knappnøkkelen bare kan brukes
innvendig.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinder leveres med 3 stk nøkler og 2 stk knappnøkler.
Systemsylinder leveres med 2 stk knappnøkler, øvrige systemnøkler må bestilles separat.

Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Dobbelsylinder
1 stk 6769 sylinder utside
1 stk 6779 sylinder innside
1 stk knappsperre
4 stk sylinderskruer
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

Rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i
andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra
sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon
xx68 sylinder for utside dør
xx78 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten. Alle kan inngå i system med andre sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: ms.fkr., ms.fkr.m., ms.m.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

Rund dobbelsylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon
xx68 sylinder for utside dør
xx78 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten. Alle kan inngå i system med andre sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: ms.fkr., ms.fkr.m., ms.m.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

Rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon
xx68 sylinder for utside dør
xx78 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten. Alle kan inngå i system med andre sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: ms.fkr., ms.fkr.m., ms.m.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

Komplett sylindersett - rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.


Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.


Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Enkelsylinder med knappsylinder
1 stk1268 SEC-1168-6768-8768 sylinder utside
1 stk5572 knappsylinder
2 stk5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver

Komplett sylindersett - rund sylinder med bakkantfeste og magnet knappsylinder

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.


Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres komplett med sylinderringer, skruer, knappsylinder med magnet og evt. sylinderforlengere (oppgi dørtykkelse)

Enkelsylinder med knappsylinder
1 stk 1268 SEC-1168-6768-8768 sylinder utside
1 stk 5572M knappsylinder med magnet
2 stk 5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver

Komplett sylindersett - rund dobbelsylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
SEC, S10+ og dp+ sylinder kan inngå i FG-godkjent låsenhet.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.


Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Dobbeltsylinder FG-godkjent
1 stk1268 SEC-1168-6768-8768 sylinder utside
1 stk1278-1078-6778-8778 sylinder innside
2 stk5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver

Komplett sylindersett - tofunksjons rund dobbelsylinder med bakkantfeste

Anvendelse
To-funksjonssylinder for ytterdører hvor en ønsker en
«hjemme-bekvem/bortesikker» avlåsing.

Funksjon
Innvendig sylinder er utstyrt med knappsperre og en spesiell knappnøkkel. Knappsperren hindrer at knappnøkkelen enkelt kan trekkes ut. Knappnøkkelen fungerer som tradisjonell knappvrider når man er hjemme. Når man reiser bort fjernes knappnøkkelen, og man har en FG-godkjent dobbeltsylinder.
Den vanlige nøkkelen kan brukes både ut- og innvendig,mens den spesielle knappnøkkelen bare kan brukes innvendig.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinder leveres med 3 stk nøkler og 2 stk knappnøkler.
Systemsylinder leveres med 2 stk knappnøkler, øvrige systemnøkler må bestilles separat.

Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

1 stk1268 SEC-1168-6768-8768 sylinder utside
1 stk1278-1078-4778 sylinder innside
2 stk5970 sylinderring
1 stk5912KS knappsperre
2 stk knappnøkler
4 stk sylinderskruer
2 stk dekkskiver

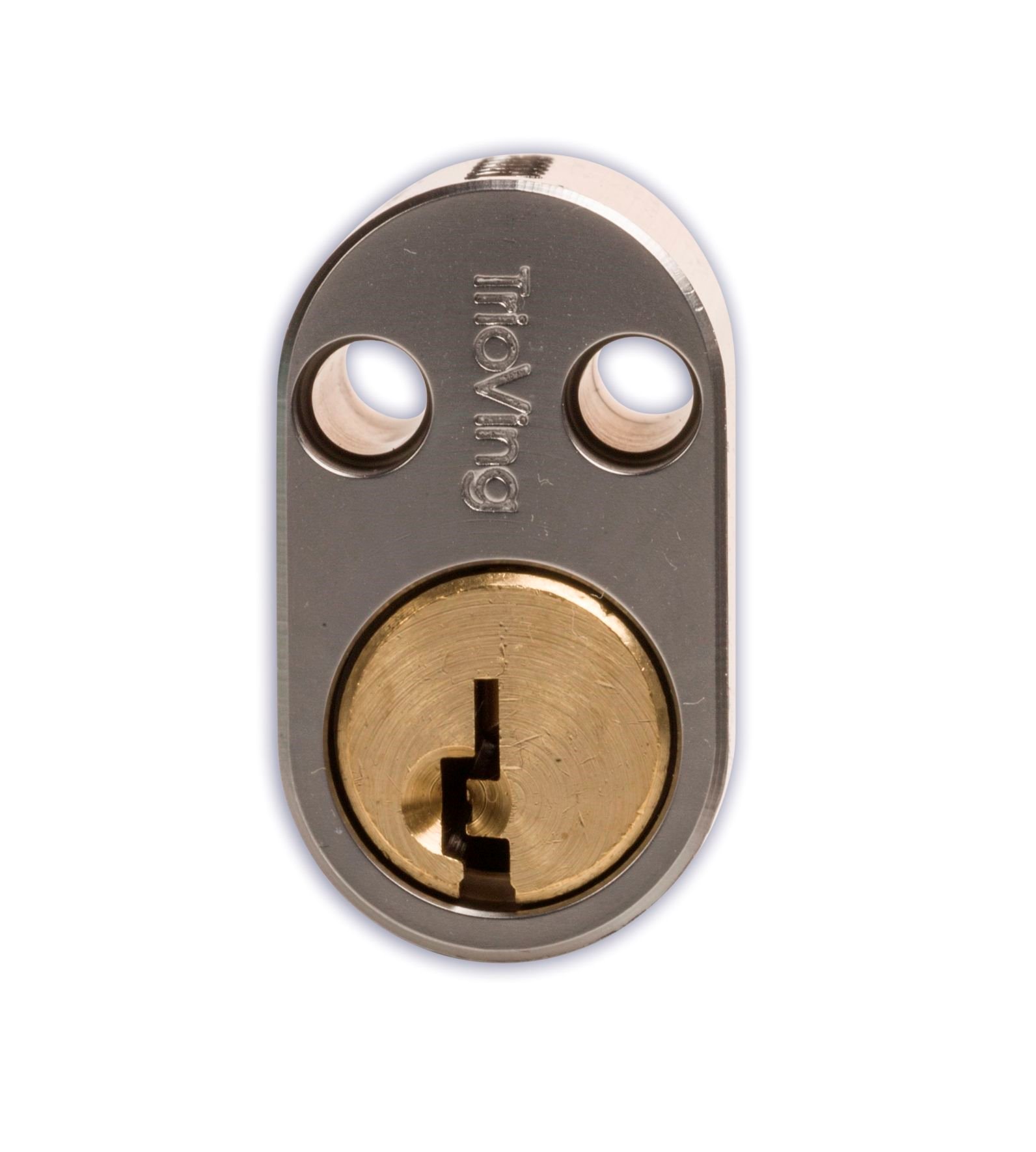

Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval dobbelsylinder med bakkantfeste

Anvendelse
Dobbelsylinder med bakkantfeste.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Dobbelsylinder
1 stk 1237-1237SEC-1037-1137- sylinder utside
4737-6737-8737
1 stk 1247-1247SEC-1047-1147- sylinder innside
4747-6747

Funksjon
xx37 sylinder for utside dør
xx47 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser.Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval dobbelsylinder med bakkantfeste

Anvendelse
Dobbelsylinder med bakkantfeste.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser.Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Dobbelsylinder
1 stk 1237-1237SEC-1037-1137- sylinder utside
4737-6737-8737
1 stk 1247-1247SEC-1047-1147- sylinder innside
4747-6747

Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Komplett sylindersett - oval sylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 5542 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

Komplett sylindersett - oval sylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 5542 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

Komplett sylindersett - oval sylinder med bakkantfeste og magnet knappsylinder

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves ekstra sikkerhet.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres komplett med sylinder, knappsylinder med magnet, skilt, skruer og dekkskiver.

Enkelsylinder med knappsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 5542M knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Komplett sylindersett - oval sylinder med bakkantfeste og magnet knappsylinder

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves ekstra sikkerhet.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres komplett med sylinder, knappsylinder med magnet, skilt, skruer og dekkskiver.

Enkelsylinder med knappsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 5542M knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Komplett sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Dobbelsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 1247-1047-4747-6747 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

Komplett sylindersett - oval dobbelsylinder med bakkantfeste SY6547C

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Dobbelsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 1247-1047-4747-6747 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

Sylindersett - oval sylinder med bakkantfeste og knappsylinder

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 5542 knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Enkelsylinder med knappsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 5542 knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Sylindersett - oval sylinder med bakkantfeste og knappsylinder

Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 5542 knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Sylindersett - oval sylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 5542/24mm knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Sylindersett - oval sylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 5542/24mm knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Sylindersett - oval sylinder med bakkantfeste og knappsylinder med magnet

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler må bestilles separat.
Leveres med sylinder, knappsylinder med magnet, skruer og dekkskiver.

Sylindersett - oval sylinder med bakkantfeste og knappsylinder med magnet

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler må bestilles separat.
Leveres med sylinder, knappsylinder med magnet, skruer og dekkskiver.

Sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Dobbelsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 1247-1047-4747-6747 sylinder innside
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Dobbelsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 1247-1047-4747-6747 sylinder innside
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

Oval sylinder for espagnolettlås

Anvendelse
Ovale sylindere med bakkantfeste og espagnolett
medbringer for balkongdører og garasjeporter som er
utstyrt med låsbar espagnolett eller utenpåliggende
låskasser.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
• xx37 sylinder for utside dør
• xx47 og xx57 gjennomborret sylinder for
innside dør
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og
10 sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Oval sylinder for espagnolettlås

Anvendelse
Ovale sylindere med bakkantfeste og espagnolett
medbringer for balkongdører og garasjeporter som er
utstyrt med låsbar espagnolett eller utenpåliggende
låskasser.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
• xx37 sylinder for utside dør
• xx47 og xx57 gjennomborret sylinder for
innside dør
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og
10 sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Sylindersett for balkongdører

Anvendelse
Ovale sylindere med bakkantfeste for montering i
balkongdører.

Dobbelsylinder:
1 stk 1237-1037-4737 * sylinder utside
1 stk 1247-1047-4747 * sylinder innside
2 stk festeskruer
2 stk dekkplugger
2 stk avstandstykke, evt.
4 stk avstandshylser

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• Systemsylinderen S10 leveres med 6
toppstifter og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.
• Sylinder leveres med 5530 medbringer *
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m.
Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Sylindersett - Oval sylinder for balkongdører

Anvendelse
Ovale sylindere med bakkantfeste for montering i
balkongdører.

Enkelsylinder innside:
1 stk 1237-1037-4737 * sylinder innside
1 stk borsikring
2 stk festeskruer
2 stk skruesikring
2 stk underlagsskiver
1 stk avstandstykke, evt.
2 stk avstandshylser

Enkelsylinder utside:
1 stk 1237-1037-4737 * sylinder utside
2 stk festeskruer
1 stk avstandstykke, evt.
2 stk avstandshylser

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• Systemsylinderen S10 leveres med 6
toppstifter og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.
• Sylinder leveres med 5530 medbringer *
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m.
Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Sylindersett for balkongdører

Anvendelse
Sylindersett xx31 Esp/H for montering i balkongdører
som er utstyrt med H-vindu beslag (3315) eller
lignende. Sylindersettet dekker flere dørtykkelser, og
sylinder leveres med avkappbar esp-medbringer .

Enkelsylinder for utside:
1 stk 1237 - 1037 - 4737 * sylinder utside
1 stk avstandstykke
5 stk skjøtestykker
2 stk festeskruer

Enkelsylinder innside:
1 stk 1237 - 1037 - 4737 * sylinder innside
1 stk avstandstykke
5 stk skjøtestykker
1 stk borsikring
2 stk festeskruer
2 stk plugger
2 stk underlagsskiver

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• Systemsylinder System 10 leveres med 6
toppstifter og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og
10 sidestifter.
• Sylinder leveres med 5531 medbringer *
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Sylindersett, oval dobbelsylinder for balkongdører, med bakkantfeste

Anvendelse
Sylindersett xx31 Esp/H for montering i balkongdører
som er utstyrt med H-vindu beslag (3315) eller
lignende. Sylindersettet dekker flere dørtykkelser, og
sylinder leveres med avkappbar esp-medbringer .

Dobbelsylinder:
1 stk 1237 - 1037 - 4737 * sylinder utside
1 stk 1247 - 1047 - 4747 * sylinder innside
2 stk avstandstykke
10 stk skjøtestykker
2 stk festeskruer
2 stk dekkplugger

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• Systemsylinderen S10 leveres med 6
toppstifter og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og
10 sidestifter.
• Sylinder leveres med 5531 medbringer *
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Komplett sylindersett - oval ESP sylinder med bakkantfeste

Anvendelse
Komplette sylindersett for dører med espagnolett eller
utenpåliggende låskasse



Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse : fkr, fkr m

Leveres komplett med skruer, kåpe og evt. dekkskiver.

Enkelsylinder med kåpe:
1 stk 4737 ESP sylinder utside
1 stk 5532 sylinderkåpe
1 stk festeskive
2 stk sylinderskruer

NB! Sylindersett 4732R har annen type av medbringer og medbringerfeste, i forhold til 4732. Passer kun tilu tenpåliggende låskasser UK1601 og UK2622.
Sylindersett 4732R leveres uten festeplate da denne følger med låskasse UK1601 og UK2622.

Komplett sylindersett - oval ESP sylinder med bakkantfeste

Anvendelse
Komplette sylindersett for dører med espagnolett eller
utenpåliggende låskasse.

Enkelsylinder med kåpe:
1 stk 1237-4737-6737-8737ESP sylinder utside
1 stk 5538 sylinderkåpe
2 stk sylinderskruer

Funksjon
• Triton sylinderen leveres med 6 toppstifter med doble spisser og 5 sidestifter.

Triton+ sylinder har i tillegg herdede, borhindrende stifter.
Kan inngå i system med andre Triton og Triton CLIQ sylindere.

Utførelse
Standardutførelse : fkr, fkr m, ms m

• xx32/xx32R: ms fkr, zk fkr
Leveres komplett med skruer, kåpe og evt. dekkskiver.

Oval dobbelsylinder for espagnolettlås

Anvendelse
Ovale sylindere med bakkantfeste og espagnolett
medbringer for balkongdører og garasjeporter som er
utstyrt med låsbar espagnolett eller utenpåliggende
låskasser.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
• xx37 sylinder for utside dør
• xx47 og xx57 gjennomborret sylinder for
innside dør
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og
10 sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Oval dobbelsylinder for espagnolettlås

Anvendelse
Ovale sylindere med bakkantfeste og espagnolett
medbringer for balkongdører og garasjeporter som er
utstyrt med låsbar espagnolett eller utenpåliggende
låskasser.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
• xx37 sylinder for utside dør
• xx47 og xx57 gjennomborret sylinder for
innside dør
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og
10 sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Continental sylinder - Enkel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - Enkel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - med knappsylinder

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - med knappsylinder

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - dobbel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Continental sylinder - dobbel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Sylinder for hengelås

Anvendelse
Sylinder for hengelåser xx53 og xx54, samt xx52WP

Funksjon
Sylinderen monteres inn i hengelåsen.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

Kan inngå i system med andre Triton og Triton CLIQ sylindere.

Utførelse
Standard utførelser: ms ubeh.

Nøkler til systemsylindre må bestilles separat.

Skaplås dp 4766

Anvendelse
Sylinder med svingarm som kan benyttes til skapdører
og skuffer. Svingarm og slagretning må spesifiseres
Nøkkel kan trekkes ut i både låst og ulåst stilling.

Funksjon
Nøkkel kan trekkes ut i både låst og ulåst
stilling, avhengig av hvilken medbringer som
benyttes.
• For dørtykkelse inntil 21 mm. Sylinderring må
brukes ved dørtykkelse fra 13-19mm.
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6
toppstifter og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med frontring, sikringsskive og 4 ulike typer medbringere.

Skaplås dp 4744

Anvendelse
Sylinderlås med svingarm som kan benyttes til
skapdører og skuffer
Tilsvarende som skaplås xx66, men med annen
type svingarm
Nøkkel kan kun trekkes ut i låst stilling

Svingarm må spesifiseres

Funksjon
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

Leveres kun som dp sylinder, ikke som dp+ eller dp CLIQ.
Kan inngå i system med andre Triton og Triton CLIQ sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Nøkler til dp og dp CLIQ må bestilles separat.

Oval sylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval sylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval dobbelsylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval dobbelsylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett med frontfeste.

SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Tekniske data
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser.
Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Komplette sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav.
Passer til ASSA ABLOY låskasser i 51- og 53 serie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 5541 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk skiltskruer

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt og
skruer.
Sylindersett kan også leveres for bruk i maritime miljøer (S)

Tekniske data
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Komplette sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav.
Passer til ASSA ABLOY låskasser i 51- og 53 serie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 5541 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk skiltskruer

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt og
skruer.
Sylindersett kan også leveres for bruk i maritime miljøer (S)

Komplette sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav.
Passer til ASSA ABLOY låskasser i 51- og 53 serie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Dobbelsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 1220-1020-4720-6720 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk skiltskruer

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt og
skruer.
Sylindersett kan også leveres for bruk i maritime miljøer (S)

Komplette sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav.
Passer til ASSA ABLOY låskasser i 51- og 53 serie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Dobbelsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 1220-1020-4720-6720 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk skiltskruer

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt og
skruer.
Sylindersett kan også leveres for bruk i maritime miljøer (S)

Komplette sylindersett for smalprofillås, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav. For låskasser i ASSA ABLOY 50- smalprofilserie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det kreves ekstra sikkerhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10 sidestifter. SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m. Standardsylinderen leveres med 3 nøkler. Nøkler til System 10, dp og dp CLIQ må bestilles separat. Leveres komplett med sylinder, knappsylinder, skilt og skruer. Sylindersett kan også leveres for bruk i maritime miljøer (S)

Enkelsylinder med knappsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 5541 knappsylinder
2 stk 5965 skilt, utv/innv
2 stk skiltskruer

Komplette sylindersett for smalprofillås, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav.
For låskasser i ASSA ABLOY 50- smalprofilserie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 1220-1020-4720-6720 sylinder innside
2 stk 5965 skilt, utv/innv
2 stk skiltskruer

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt og
skruer
Sylindersett kan også leveres for bruk i maritime miljøer (S)

Arcadia sylinder

Anvendelse
Sylinder for bruk i ANSI låskasser (gammel type).

Funksjon
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Leveres med sylinderring 16mm.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

VingCard sylinder

Anvendelse
Sylindere som benyttes til VingCard ANSI-låskasser.

Funksjon
Kan leveres på standardprofil, og på systemprofil. Festes i låskassen med utvendige gjenger.

Utførelse
Standardutførelser: fkr, fkr.m, ms.m
Leveres i lengdene: 34, 42, 50, 58 og 66 mm.


Nøkler til systemsylindere bestilles separat.

Postkasselås

Anvendelse
Lås med fjærbelastet falle (smekklåsfunksjon)
for postkasser og skap.
Festes med mutter på baksiden
Passer for vertikal og horisontal hengsling .
Vendbar for høyre og venstre slagretning
Nøkkel kan kun trekkes ut i låst stilling.

Samme utfresning som xx66

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Skaplås

Anvendelse
Passer i samme utfresning som for
ASSA ABLOY Denmark 5207/1607
• Ofte brukt i postkasser
• 6 mm underlagsring må benyttes ved bytte fra
ASSA ABLOY Denmark 5207 til xx77
• Nøkkel kan kun trekkes ut i låst stilling
• Svingarm kan leveres som høyre/venstre eller
opp/ned
• Leveres med svingarm høyre, dersom ikke annet
er spesifisert, og festemutter
• Standardutførelse: ms fkr, ms m
• Alternative svingarmer.

Postkasselås

Anvendelse
Systemsylinder. Postkasselås med falle.

Utførelse
Standard utførelse: ms fkr. Standardsylinderen leveres med 3 nøkler. Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Montering
Festes med klips

Strømbrytersylinder

• Benyttes sammen med f.eks. elektrisk
sluttstykke og smekklås
• Leveres med eller uten frontplate
• Kan leveres med 3 alternative mikrobrytere:
1) Vippebryter, fast AV eller PÅ.
2) Impulsbryter, (MOM-OF-MOM),
impuls (fjær) i begge stillinger.
3) Kombi, (ON-NON-MOM),
fast AV eller PÅ én vei, impuls andre vei.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles
separat.
Kan også leveres med ELKO frontplate for montering i
standard Elko veggboks.

Komplett sylindersett, rund sylinder med bakkantfeste med nødskilt

Anvendelse
Rund sylinder med nødutstyr SK7652. Benyttes i rømningsdører med knapp innvendig og sikkerhetssylinder utvendig.

Funksjon
System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Komplette sylindersett, oval ESP dobbelsylinder med bakkantfeste

Anvendelse
Komplette sylindersett for dører med espagnolett eller utenpåliggende låskasse

Utførelse
Standardutførelse : ms fkr, ms fkr m, ms m
• xx38/xx38C/xx48: ms fkr, ms fkr m, ms m
• xx32/xx32R: ms fkr, zk fkr
Leveres komplett med skruer, kåpe og evt. dekkskiver.

SY1238 / SY1038 / SY4738 / SY6738 / SY8738 ESP
Enkelsylinder med kåpe:
1 stk 1237-4737-6737-8737ESP sylinder utside
1 stk 5538 sylinderkåpe
2 stk sylinderskruer

SY1238C / SY1038C SY4738C / SY6738C / SY8738C ESP
Dobbelsylinder med kåpe:
1 stk 1237-4737-6737-8737ESP sylinder utside
1 stk 1247-4747-6747-8747 ESP sylinder innside
2 stk 5538 sylinderkåpe
2 stk sylinderskruer
2 stk dekkskiver

SY1248 / SY1048 / SY4748 / SY6748 / SY8748 ESP
Enkelsylinder, gjennomborret, med kåpe:
1 stk 1247-4747-6747-8747ESP sylinder innside
1 stk 5538 sylinderkåpe
2 stk sylinderskruer
2 stk dekkskiver

SY1232 / SY1032 / SY4732/ SY6732 / SY8732 ESP
Enkelsylinder med kåpe for UK1183/UK1186:
1 stk 1237-4737-6737-8737ESP sylinder utside
1 stk 5532 sylinderkåpe
1 stk festeplate
2 stk sylinderskruer

Komplett sylindersett - oval dobbelsylinder med bakkantfeste
