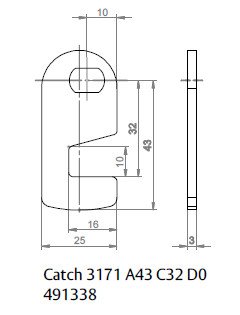

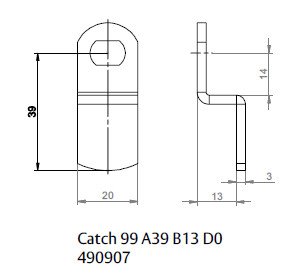

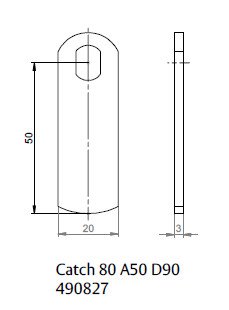

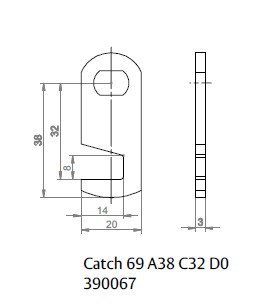

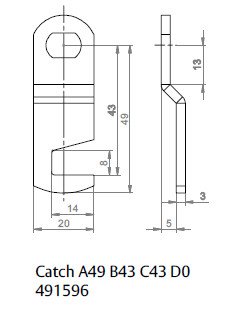

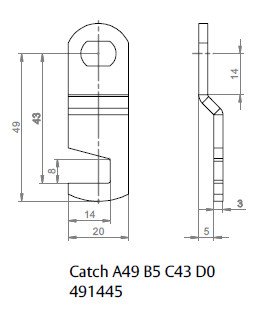

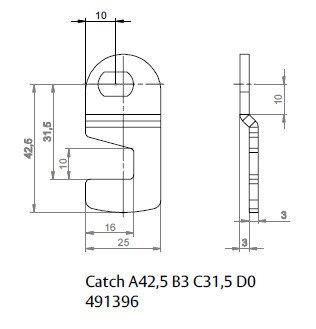

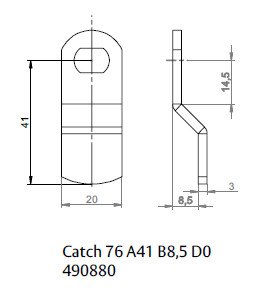

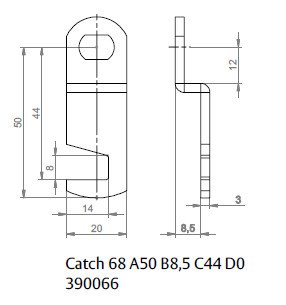

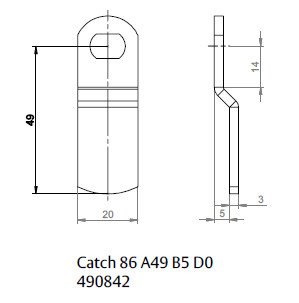

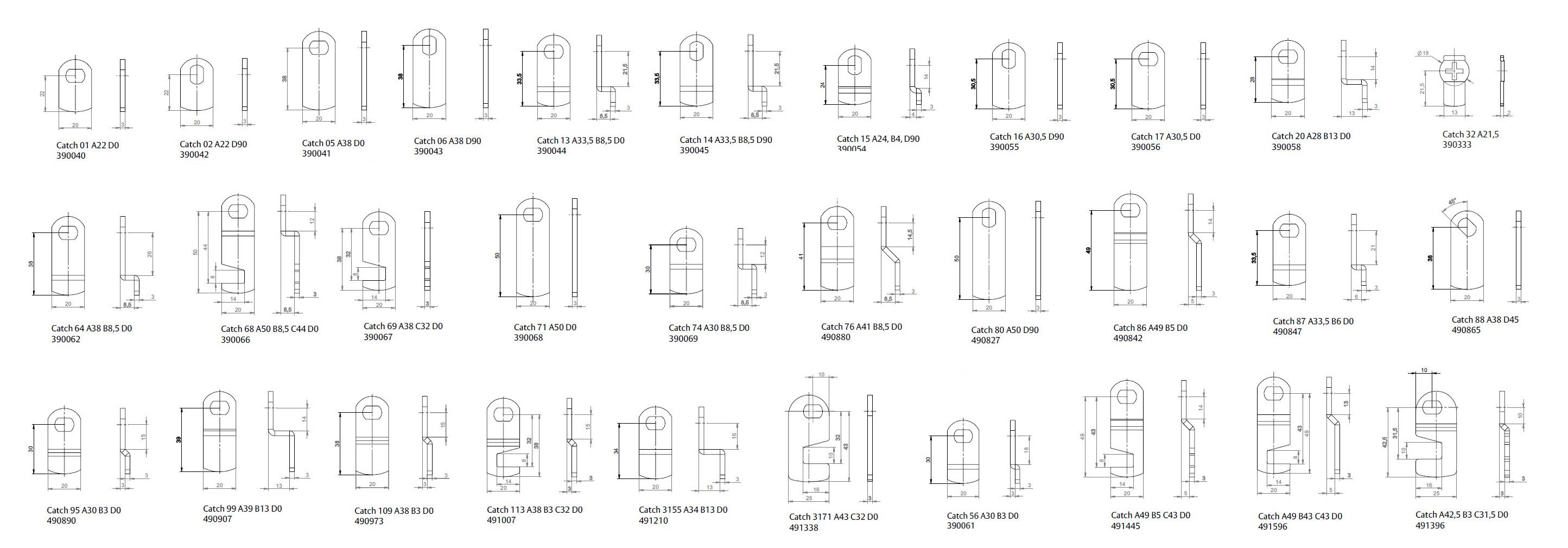

IL Reiler ASSA ABLOY INDUSTRILÅSER

ASSA ABLOY Myntlås for skapdører

Anvendelse
Benyttes overalt hvor man tilfeldig har behov for sikker oppbevaring av klær, vesker eller annet personlig utstyr, f.eks. i garderobeanlegg, i helsestudio, idretts- og svømmehaller, sykehus, buss- og jernbanestasjoner, flyplasser, butikk- og kjøpesentere, skoler m.m.

Funksjon
Leveres standard med returrenne. Når riktig mynt legges i, kan skapet låses og nøkkelen tas ut. Når skapet låses opp, kommer mynten i retur og nøkkelen kan ikke fjernes (før ny mynt
legges i). Kan også utstyres med innvendig myntboks når det ønskes betaling ved bruk.

Utførelse
5-stiftsylinder for dørtykkelse inntil 18,5 mm (kan leveres med 10 mm lenger sylinder for inntil 28,5 mm dørtykkelse).
Sylinderhus av forkrommet messing.
Produseres i hovednøkkelsystem.
2 stk. nøkler av forniklet messing leveres med låsen.
Nøkkel kan bare tas ut når låsen er låst.
Låshus i svart komposittmateriale med
innvendige deler av el.forsinket stål.
Returrenne av svart komposittmateriale.
Kan leveres med myntboks IL391266
IL290290 er en variant av IL290230 - for bruk av medlemskort el.l. i stedet for mynt.

ASSA ABLOY Myntlås for skapdører med utskiftbar sylinder.

Anvendelse
Benyttes overalt hvor man tilfeldig har behov for sikker oppbevaring av klær, vesker eller annet personlig utstyr, f.eks. i garderobeanlegg, i helsestudio, idretts- og svømmehaller, sykehus, buss- og jernbanestasjoner, flyplasser, butikk- og kjøpesentere, skoler m.m.

Funksjon
Leveres standard med returrenne. Når riktig mynt legges i, kan skapet låses og nøkkelen tas ut. Når skapet låses opp, kommer mynten i retur og nøkkelen kan ikke fjernes (før ny mynt legges i). Kan også utstyres med innvendig myntboks når det ønskes betaling ved bruk.

Myntlåsen er utstyrt med en lett utbyttbar sylinder for de tilfeller hvor nøkler kommer på avveie eller kopieres uten tillatelse.
En spesialnøkkel benyttes for enkelt å fjerne sylinderen og erstatte denne med ny eller bytte innbyrdes i skapanlegget.

Utførelse
5-stiftsylinder for dørtykkelse inntil 28,5 mm og leveres med en 10 mm høy svart sylinderring, ellers lik IL290230.

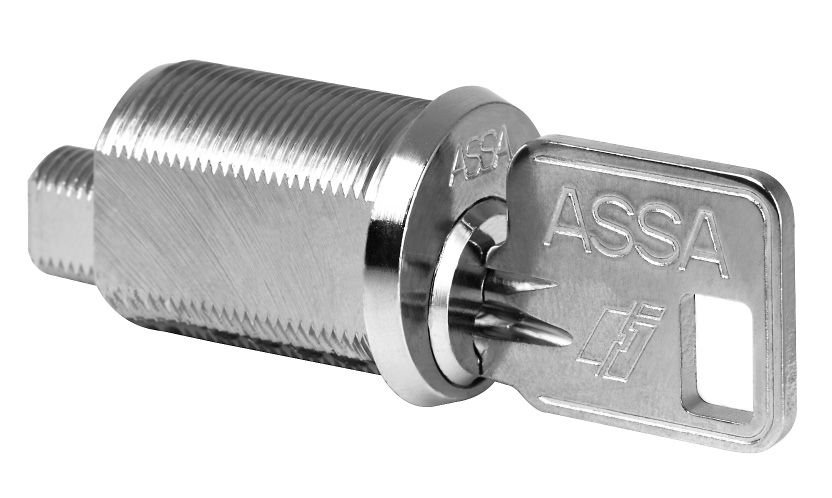

ASSA ABLOY industrilås 8450

Anvendelse

Lås for skap, skuffer, automater, apparatskap etc. 5-stifts lås for materialtykkelser inntil maks. 16 mm.

Funksjon
Nøkkelen vris 90º og kan bare tas ut når reilen er i låst stilling.

Utførelse

Sylinder og nøkler i forniklet overflate.

Leveres standard med høyrevridning - venstrevridning kan leveres på forespørsel.

Kan leveres i hovednøkkelsystem.

Et stort utvalg av låstunger/reiler, både rette og bukkede, kan leveres, se avsnitt "IL reiler ASSA ABLOY".

ASSA ABLOY industrilås

Anvendelse
Lås for skap, skuffer, automater, apparatskap etc.

5-stifts lås for materialtykkelser inntil maks. 22 mm.


Funksjon
Nøkkelen vris 90º og kan bare tas ut når reilen er i låst stilling.Leveres standard med høyrevridning – venstrevridning kan leveres.

Utførelse
Sylinder og nøkler i forniklet overflate.

Kan leveres i hovednøkkelsystem.

Et stort utvalg av låstunger/reiler, både rette og bukkede, kan leveres, se avsnitt "IL reiler ASSA ABLOY".

ASSA ABLOY industrilås

Lås for skap, skuffer, automater, apparatskap etc.

Anvendelse
5-stifts lås for materialtykkelser inntil maks. 22 mm.

Funksjon
Nøkkelen kan tas ut i låst og ulåst stilling, tilsvarende +45º og –45º vridning.

Utførelse
Sylinder og nøkler i forniklet messing. Et stort utvalg av låstunger, både rette og bukkede, kan leveres. Reiler med festehull i 45º bør anvendes.

ASSA ABLOY industrilås

Lås for skap, skuffer, automater, apparatskap etc

Anvendelse
5-stifts lås for materialtykkelser inntil maks. 22 mm.

Funksjon
Nøkkelen vris 90º og kan bare tas ut når reilen er i låst stilling.

Utførelse
Leveres standard med høyrevridning – venstrevridning oppnås ved å snu reilen. Kan leveres i hovednøkkelsystem. Sylinder og nøkler i forniklet messing. Rett reile 40 mm medleveres.

ASSA ABLOY industrilås

Lås for skap, skuffer, automater, apparatskap etc.

Anvendelse
5-stifts lås for materialtykkelser inntil maks. 16 mm.

Funksjon
Nøkkelen kan tas ut i låst og ulåst stilling, tilsvarende +45º og –45º vridning.

Utførelse
Sylinder og nøkler i forniklet messing. Et stort utvalg av låstunger, både rette og bukkede
kan leveres. Reiler med festehull i 45º bør anvendes.

Montering
Nøkkelen skal være tatt ut under montering av lås
og reile. Maks. tiltrekkingsmoment 4Nm.

ASSA ABLOY industrilås - DESMO

Lås for skap, skuffer, automater, apparatskap etc

Anvendelse
8-stifts lås for materialtykkelser inntil maks.16 mm.

Funksjon
Leveres standard med høyrevridning – venstrevridning kan leveres. Nøkkelen vris 90º og kan bare tas ut når reilen er i låst stilling. Kan leveres i hovednøkkelsystem.

Utførelse
Sylinder i forniklet messing. Nøkler i nysølv.
Et stort utvalg av låstunger, både rette og bukkede, kan leveres.

Montering
Monteringshull 18 x 22 mm, vannrett eller loddrett plassering er avgjørende for låsretningen.

OBS! Fastsettingshullet for reilen skal være motsatt av for eksempel 8450.
Låsing opp eller ned : vannrett hullbilde
Låsing høyre eller venstre : loddrett hullbilde

Betegnelse

Tilbehør ASSA ABLOY industrilås

8700202- Låsbrikke galvanisert
Brikke for låsing av M11 Mutter

8700203 - Sylinderring Forniklet
Høyde 7mm, 30 mm i diameter

8700204 - Mutter for Svingarm 4,5 mm høyde
Mutter for feste av svingarm/reile

8700205 - Mutter for skaplås 8450 mfl.
Festemutter for ASSA ABLOY skaplåser M22, høyde 3,5 mm

8700212 - Tannskive galvanisert
Forsterker innfesting i tredør, sikringsplate

8700213 - Mutter for svingarm 6,5 mm høyde
Mutter for feste av svingarm/reile

8700214 - Frontbrikke forniklet
Dekkbrikke

8700215 - Dekkbrikke galvanisert
Fikseringsbrikke for innsdie dør

8700220 - Sylinderring sort plast 10 mm
Kan også leveres i høyde på 6, 13 og 16 mm på forespørsel.

Skaplås 5-stift 5869

Anvendelse
5-stifts sylinderlås som kan brukes til postkasser, garderobeskap o.l. Passer i hullbilde til Ruko 5207.

Funksjon
Nøkkel kan kun trekkes ut i låst stilling. Svingarm
kan vris 90°. For dørtykkelser inntil 10 mm.

Utførelse
Leveres med standard svingarm og
festemutter. Andre typer svingarmer på
forespørsel. Standardutførelse: Fkr.
Kan leveres i alle TrioVing standard overflater.

Leveres med 3 stk. nøkler.
