UTENPÅLIGGENDE KARMOVERFØRING

NY ASSA ABLOY EA84 lang karmoverføring

Installeres mellom øvre og nedre hengsel på døren.
Utfresing av brønn bør gjøres i dørbladet.
Strekk kabel gjennom strømpen før du
monterer karmoverføringen i døren. Hull skal
være store nok til at kabel kan bevege seg fritt.
Beskyttelseshylse for kabel følger med for å
beskytte kabel i overgangene.

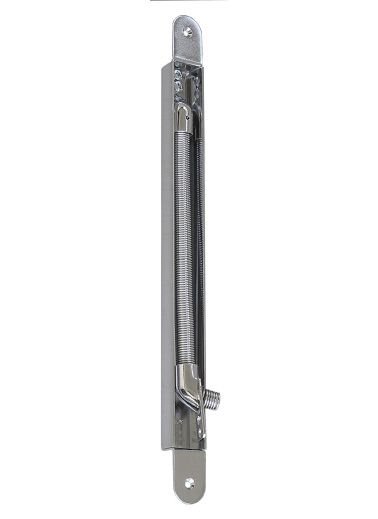

EA84 KARMOVERFØRING

EA84 karmoverføring er rustfri og branngodkjent.

Nye moderne dører krever flere ledere og tykkere
kabel for å drifte flere elektroniske produkter i
dørene. Her snakker vi om alt fra elektroniske låser
til sensorer for dørautomatikk og innfelte
elektroniske panikkbeslag. Moderne dører har flere
hengsler og ikke plass til flere karmoverføringer. Her
kommer EA84 inn i bilde. I EA84 har du plass til
tykkere kabel og flere ledere. EA84 karmoverføring
har avrundede hjørner for enkel montasje og
utfresing i dør/karm. Passer alle typer dører som tre,
stål og aluminiums dører. Åpningsvinkel på maks
180°. EA84 karmoverføring har gjennomgått
branntester og er godkjent opp til E/EI120.
EA84 har samme lengde som sine forgjengere, men
er litt bredere og litt dypere.

Anvendelse

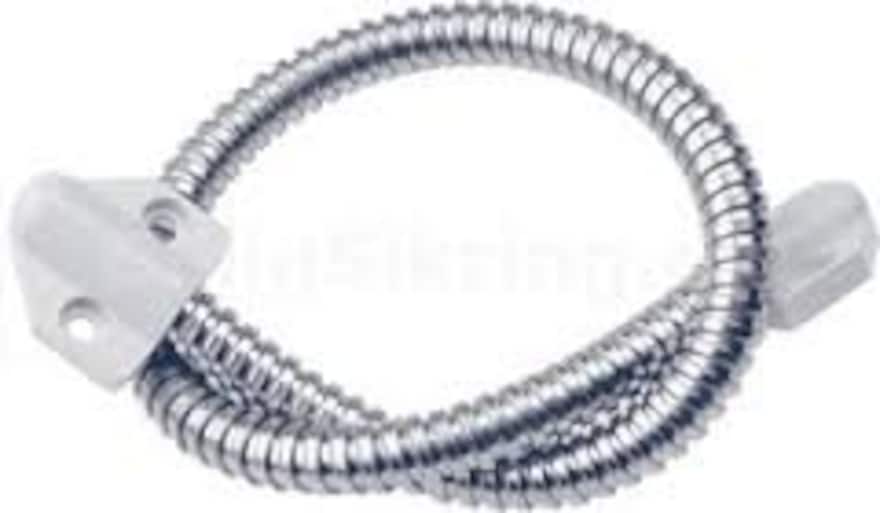

EA280 er karmoverføring som man benytter ved montering av motorlåser, solenoidlåser og mekaniske låser med mikrobryter for å beskytte kabel mellom dørblad og karm.. Disse variantene feller man inn i bakkant for så å borre hull igjennom døren. Karmoverføringen blir skult når døren er lukket.

Kabel igjennom karmoverføringen må kunne bevege seg. Maks 8,5 mm ytre diameter.

EA280 kanbenyttes i dører som åpner IKKE åpner mer enn 100 °, eller at avstanden mellom senter av dørblad og karms bakside er under
50 mm.

Det må alltid benyttes en fleksibel kabel i karmoverføringer. Vi anbefaler en kabel type PFK, denne har en flertrådet kjerne og en fargekombinasjon som passer alle motorlåser, solenoidlåser.

Anvendelse

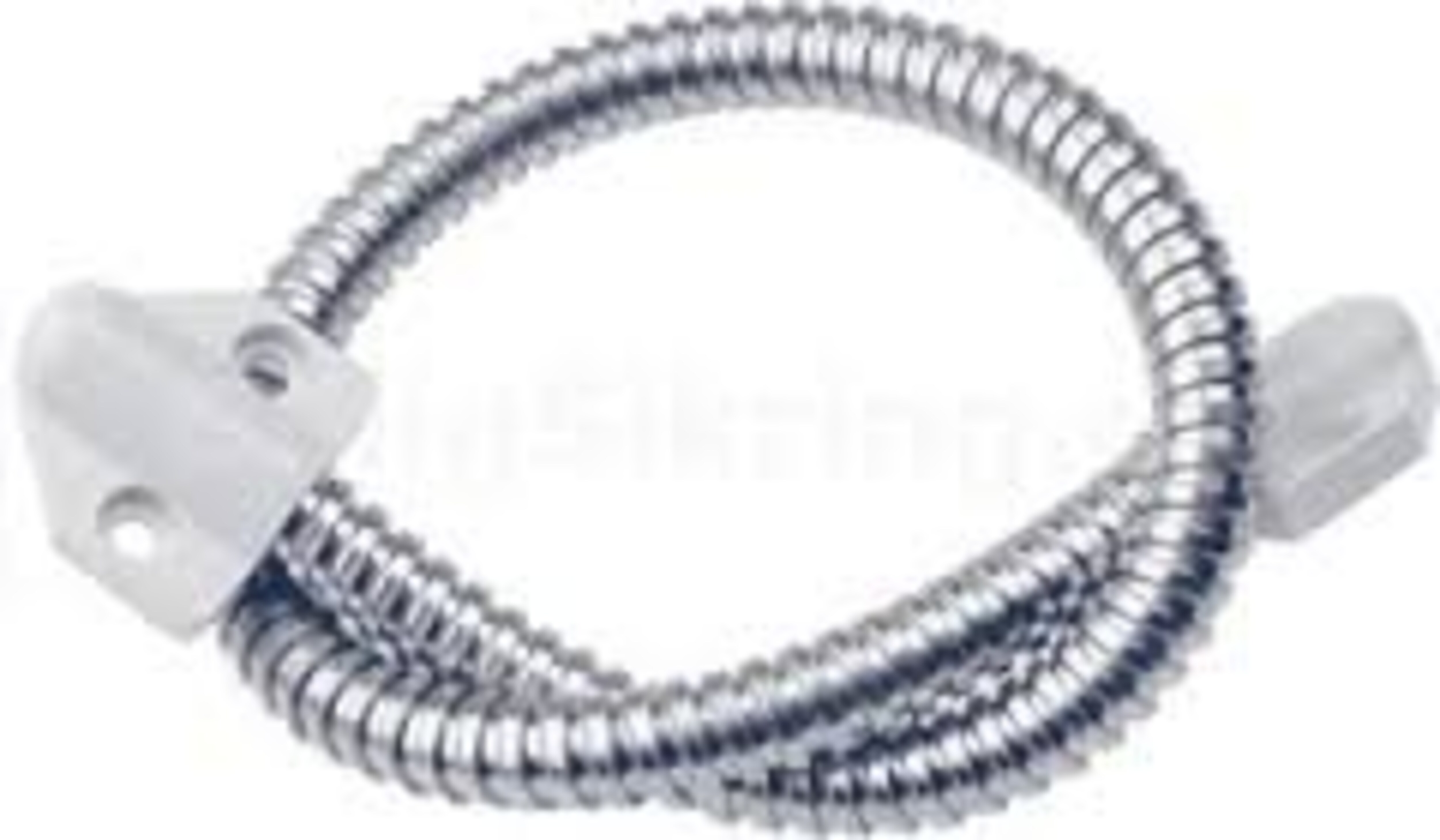

EA281 er karmoverføring som man benytter ved montering av motorlåser, solenoidlåser og mekaniske låser med mikrobryter for å beskytte kabel mellom dørblad og karm.. Disse variantene feller man inn i bakkant for så å borre hull igjennom døren. Karmoverføringen blir skult når døren er lukket.

Kabel igjennom karmoverføringen må kunne bevege seg. Maks 8,5 mm ytre diameter.

EA281 må alltid benyttes i aluminiums dører, den skal også benyttes i dører som åpner mer enn 100 °, eller at avstanden mellom senter av dørblad og karms bakside ikke blir mer enn
50 mm.

Det må alltid benyttes en fleksibel kabel i karmoverføringer. Vi anbefaler en kabel type PFK, denne har en flertrådet kjerne og en fargekombinasjon som passer alle motorlåser, solenoidlåser.

10314R40 Delbar karmoverføring som benyttes der hvor man skal montere store tunge dører hvor dør og karm må settes på hver for seg. Delbar karmoverføring med 20 punkters tilkobling monteres enkelt etterpå.

Se manual under nedlastinger.

Anvendelse

Sluttstykke for EL648 og EL654 motorlås

Anvendelse

Sluttstykke for EL580, EL582, EL587 og EL588 solenoidlåser

Anvendelse

Sluttstykke for EL480, EL482, EL402, EL502 solenoidlåser og EL495, EL495FU motorlås

Anvendelse

Sluttstykke EA342 passer til følgende motorlåser.
Abloy EL558
Abloy EL559
Abloy EL572
Abloy EL573
Abloy EL574
Abloy EL575
Abloy EL874
Abloy EL875

Sluttstykke 4632 til tidligere låser med vanlig reile.


Anvendelse

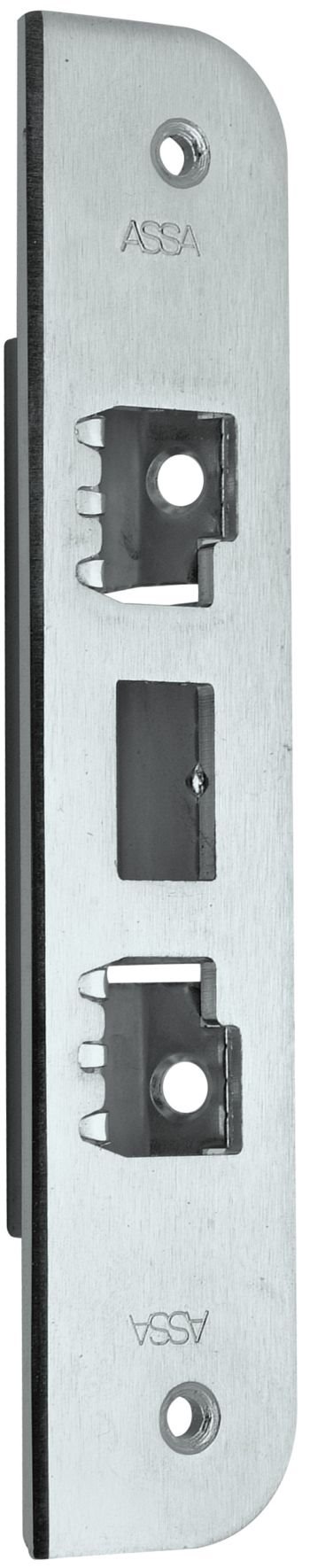

Sluttstykke 1487 benyttes mot ASSA ABLOY motorlåser.
Finnes i mange varianter.

1487-1
1487-2 standard
1487-3
1487-4
1487-8 smalprofil inkl. magnet.
1487-11 justerbar

1490 er sikkerhetssluttstykker som skal benyttes sammen med FG Kl.5 låser. Gjelder både mekaniske som 510,511, 2500 og motorlåser 850C, 851C.

Finnes i høyre og venstre slagretning.

1490-11 har plösmått 16,5mm
1490-12 har plösmått 29mm

PRESTO 3-20/030 FKR NØDVRIDER F/EL595 / EL595FU

Komplett sett nødvrider med blindskilt utvendig.
Benyttes når man ønsker nødvrider innvendig, enten mekanisk aktiv hele tiden (EL595) eller elektronisk styrt av brannalarm/nødbryter (EL595FU).

Forkrommert overflate.

PRESTO 3-19K/030 RST NØDVRIDER F/EL595 / EL595FU

Komplett sett nødvrider med blindskilt utvendig.
Benyttes når man ønsker nødvrider innvendig, enten mekanisk aktiv hele tiden (EL595) eller elektronisk styrt av brannalarm/nødbryter (EL595FU).

Rustfri overflate.

PRESTO 3-20/0630 FKR NØDVRIDER F/EL495 / EL495FU

Komplett sett nødvrider med blindskilt utvendig.

Benyttes når man ønsker nødvrider innvendig, enten mekanisk aktiv hele tiden (EL495) eller elektronisk styrt av brannalarm/nødbryter (EL495FU).

Forkrommet overflate.

PRESTO 3-20/0630 RST NØDVRIDER F/EL495 / EL495FU

Komplett sett nødvrider med blindskilt utvendig.

Benyttes når man ønsker nødvrider innvendig, enten mekanisk aktiv hele tiden (EL495) eller elektronisk styrt av brannalarm/nødbryter (EL495FU).

Rustfri overflate.

NØDUTSTYR

NØDUTSTYR DIV.

NØDUTSTYR

NØDKOPP F/6411

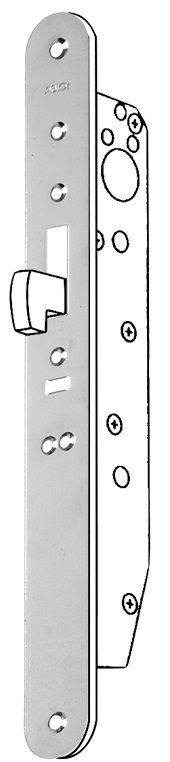

LANG STOLTE FOR MONTERING AV EL648-EL654 I TREDØRER ELLER HEL UTFRESNING I ALU/STÅL DØRER

UTSKIFTNINGSSTOLPE FRA 8350 TIL EL648-EL654

FINNES I 25MM OG 35MM BACKSET

MAGNET F/EA342 SLUTTSTYKKE

AMP-KONTAKT

AMP-KONTAKT

AMP KONTAKT PINNE

AMP KONTAKT PINNE

UTSKIFTNINGSSTOLPE FRA 8329 TIL EL495/29 ELLER EL495FU/29

UTSKIFTNINGSSTOLPE 8910-EL590

SKRUE FOR AKTIV VRIDER

DELTE VRIDERPINNER

MELLOMBRIKKE NR6

SPIRALKABEL FOR MONTERING AV ELEKTRONISK LÅS I SKYVEDØRER

En avlang returfjær for 29 og 35mm backset

En rund returfjær for 50 og 70mm backset

Forsterkede returfjærer benyttes ved montering av tunge dørvridere og når man bruker langskilt.
