EL580L/50 LOW ENERGY SOLENOIDLÅS

ABLOY EL402 solenoidlås er tilpasset høyfrekvente smalprofildører.

Bruksområde
EL402 har en tulipanfalle og uavhengig av slagretning. EL402 egner seg mot dørautomatikk som har funksjonen (tiltrekk). Benyttes i hovedsak som daglås i handel, kontor og industri eller i oppgangsdører på blokker. Meget allsidig og brukervennlig lås. EL402 er en daglås.

Funksjon
ABLOY EL402 finnes i omvendt eller rettvendt funksjon. EL402 med standard funksjon Ut- og innside aktiveres elektrisk.

2 varianter: Rettvendt og omvendt funksjon
EL402 rettvendt
EL402OM omvendt

5 backset, 25-28-30-33-35 i en og samme lås
Knappsylinder kan benyttes innvendig
Mekanisk overstyring med sylinder
12-24VDC innebygget
Ingen slagretning
Omvendt eller rettvendt funksjon bestilles
Mikrobryter : Låst/ulåst tilbakemelding

NB! Låsen må monteres med sylinder opp!

Tekniske data
Driftsspenning : 12-24VDC Stabilisert ÷10/+15 %
Strømforbruk : 12V - Drift 240mA - maks 550mA
Strømforbruk : 24V - Drift 110mA - Maks 270mA
Mikrobryter : En polet veksling Maks 30VDC 400mA
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14 mm
Stolpe : 25 mm
Justerbart backset : 25-28-30-33-35 mm

Tilbehør
EA220 kabel 10 m
EA307 sluttstykke 2,5mm
EA308 sluttstykke 5 mm
EA281 karmoverføring
Anbefalt langskilt SK6385
Standard skilt SK596

Forpakning
EL402 solenoidlås
Manual

NB! EA220 kabel og EA307 sluttstykke følger ikke med i forpakning.

Beskrivelse
ABLOY EL480 solenoidlås er tilpasset til
høyfrekvente smalprofil dører. EL480 har mekanisk aktiv vrider innvendig.

Bruksområde
EL480 har mekanisk aktiv vrider innvendig. EL480 egner seg også for inngangsdører i blokk, i.o.m at den har aktiv vrider på innside. Benyttes i hovedsak som daglås i handel, kontor og industri eller som rømningslås i innvendige dører (omvendt funksjon). EL480 kan også brukes sammen med PBE001 panikkbeslag (1125)
Meget allsidig og brukervennlig lås!

Godkjennelse
Branngodkjent i E/EI60
Rømningsgodkjent for NS-EN179 og NS-EN1125

Funksjon
ABLOY EL480 solenoidlås med delt vriderfallrør.
Utsidens vrider aktiveres elektrisk og innsidens vrider er mekanisk. Mekanisk overstyring med sylinder.
Slagretning kan enkelt endres (leveres i høyre slagretning)
Omvendt/rettvendt funksjon endres enkelt (leveres i rettvendt funksjon) Enkel forandring av aktiv vrider
2 mikrobrytere Låst/ulåst tilbakemelding og aktiv vrider i bruk. Standard skandinavisk smalprofil utfresning
Delte vriderpinner som følger med.

Tekniske data
Driftsspenning : 12-24VDC Stabilisert ÷10 / +15% Strømforbruk : 12V Drift 270mA - Maks 550mA
Strømforbruk : 24V Drift 130mA - Maks 300mA
Funksjon : Omvendt / rettvendt
(leveres i rettvendt)
Mikrobryter : En polet veksling
Maks 30VDC 400mA
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14 mm
Slagrettning : R / L (leveres R)
Stolpe : 25 mm
Backset : 29 eller 35 mm

Tilbehør
EA220 kabel 10 m
EA307 sluttstykke 2,5mm
EA308 sluttstykke 5mm
EA281 karmoverføring
Anbefalt langskilt SK6287

Forpakning
EL480 solenoidlås
Delt vriderpinne
Manual

NB! EA220 kabel og EA307 sluttstykke følger ikke med i forpakning!

ABLOY EL482 solenoidlås er tilpasset til høyfrekvente smalprofildører. EL482 aktiviseres elektronisk fra begge sider.

Bruksområde
EL482 benyttes i hovedsak som daglås i handel, kontor og industri eller som rømningslås (omvendt funksjon). EL482 kan også brukes sammen med PBE001 panikkbeslag (1125). Meget allsidig og brukervennlig lås!

Godkjennelse
Branngodkjent i E/EI60
Rømningsgodkjent for NS-EN179 og NS-EN1125

Funksjon
ABLOY EL482 solenoidlås hvor vrider aktiveres elektrisk fra begge sider. Mekanisk overstyring med sylinder.Slagretning kan enkelt endres (leveres i høyre slagretning). Omvendt/rettvendt funksjon endres enkelt (leveres i rettvendt funksjon). 1 mikrobrytere Låst/ulåst tilbakemelding. Standard skandinavisk smalprofil utfresning.

Tekniske data
Driftsspenning : 12-24VDC Stabilisert ÷10 / +15% Strømforbruk : 12V Drift 270mA - Maks 550mA
Strømforbruk : 24V Drift 130mA - Maks 300mA
Funksjon : Omvendt / rettvendt
(leveres i rettvendt)
Mikrobryter : En polet veksling
Maks 30VDC 400mA
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14 mm
Slagrettning : R / L (leveres R)
Stolpe : 25 mm
Backset : 29 eller 35 mm

Tilbehør
EA220 kabel 10 m
EA307 sluttstykke 2,5mm
EA308 sluttstykke 5mm
EA281 karmoverføring
Anbefalt langskilt SK6287

Forpakning
EL482 solenoidlås
Manual

NB! EA220 kabel og EA307 sluttstykke følger ikke med i forpakning!

ABLOY EL502 solenoidlås er tilpasset høyfrekvente SIS-standard dører.

Bruksområde
EL502 har en tulipanfalle og uavhengig av slagretning. EL502 egner seg mot dørautomatikk som har funksjonen (tiltrekk). Benyttes i hovedsak som daglås i handel, kontor og industri eller i oppgangsdører på blokker. Meget allsidig og brukervennlig lås. EL502 er en daglås.

Funksjon
ABLOY EL502 finnes i omvendt eller rettvendt funksjon. EL502 med standard funksjon Ut- og innside aktiveres elektrisk.

2 varianter: Rettvendt og omvendt funksjon
EL502 rettvendt
EL502OM omvendt

Backset 50mm
Knappsylinder kan benyttes innvendig
Mekanisk overstyring med sylinder
12-24VDC innebygget
Ingen slagretning
Mikrobryter Låst/ulåst tilbakemelding
Standard skandinavisk SIS utfresning

NB! Låsen må monteres med sylinder opp!

Tekniske data
Driftsspenning : 12-24VDC Stabilisert ÷10/+15 %
Strømforbruk : 12V - Drift 240mA - maks 550mA
Strømforbruk : 24V - Drift 110mA - Maks 270mA
Mikrobryter : En polet veksling Maks 30VDC 400mA
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14 mm
Stolpe : 22 mm
Backset : 50mm

Tilbehør
EA220 kabel 10 m
EA307 sluttstykke 2,5mm
EA308 sluttstykke 5 mm
EA281 karmoverføring

Forpakning
EL502 solenoidlås
Manual

NB! EA220 kabel og EA307 sluttstykke følger ikke med i forpakning.

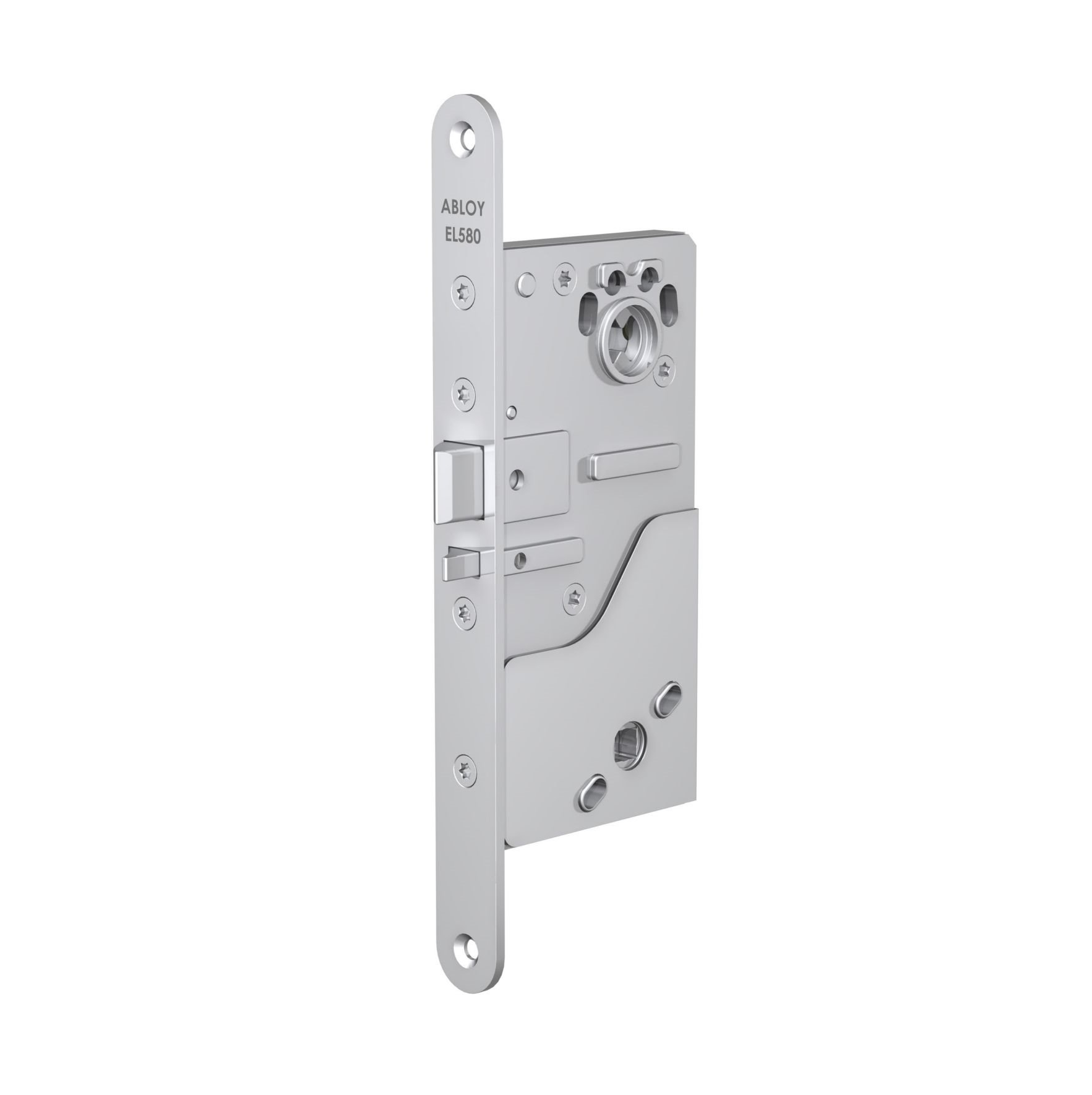

ABLOY EL580 solenoidlås er tilpasset til
høyfrekvente SIS-standard dører. EL580 har mekanisk aktiv vrider innvendig. EL580 er en daglås.

Bruksområde
EL580 har mekanisk aktiv vrider innvendig. EL580 egner seg også for inngangsdører i blokk, i.o.m at den har aktiv vrider på innside. Benyttes i hovedsak som daglås i handel, kontor og industri eller som rømningslås i innvendige dører (omvendt funksjon). Meget allsidig og brukervennlig lås!

Godkjennelse
Branngodkjent i E/EI120
Rømningsgodkjent for NS-EN179

Funksjon
ABLOY EL580 solenoidlås med delt vriderfallrør.
Utsidens vrider aktiveres elektrisk og innsidens vrider er mekanisk. Mekanisk overstyring med sylinder.
Slagretning kan enkelt endres (leveres i høyre slagretning). Omvendt/rettvendt funksjon endres enkelt (leveres i rettvendt funksjon) Enkel forandring av aktiv vrider. 2 mikrobrytere Låst/ulåst tilbakemelding og aktiv vrider i bruk. Standard skandinavisk SIS utfresning. Delte vriderpinner som følger med.

Tekniske data
Driftsspenning : 12-24VDC Stabilisert ÷10 / +15% Strømforbruk : 12V Drift 240mA - Maks 550mA
Strømforbruk : 24V Drift 130mA - Maks 300mA
Funksjon : Omvendt / rettvendt
(leveres i rettvendt)
Mikrobryter : En polet veksling
Maks 30VDC 400mA
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14mm eller 20mm
(leveres i 20mm)
Slagrettning : R / L (leveres R)
Stolpe : 22 mm
Backset : 50 eller 70mm

Tilbehør
EA220 kabel 10 m
EA281 karmoverføring
EA305 sluttstykke
Alle langskilt med 105mm avstand mellom sylinder og dørvrider passer til disse låsene

Forpakning
EL580 solenoidlås
Delt vriderpinne
Manual

NB! EA220 kabel og EA305 sluttstykke følger ikke med i forpakning!

ABLOY EL582 solenoidlås er tilpasset til høyfrekvente SIS.standard dører. EL582 aktiviseres elektronisk fra begge sider. EL582 er en daglås.

Bruksområde
EL582 benyttes i hovedsak som daglås i handel, kontor og industri eller som rømningslås (omvendt funksjon). Meget allsidig og brukervennlig lås!

Godkjennelse
Branngodkjent i E/EI120
Rømningsgodkjent for NS-EN179

Funksjon
ABLOY EL582 solenoidlås hvor vrider aktiveres elektrisk fra begge sider. Mekanisk overstyring med sylinder. Slagretning kan enkelt endres (leveres i høyre slagretning). Omvendt/rettvendt funksjon endres enkelt (leveres i rettvendt funksjon). 1 mikrobrytere Låst/ulåst tilbakemelding. Standard skandinavisk SIS-standard utfresning.

Tekniske data
Driftsspenning : 12-24VDC Stabilisert ÷10 / +15% Strømforbruk : 12V Drift 240mA - Maks 550mA
Strømforbruk : 24V Drift 130mA - Maks 300mA
Funksjon : Omvendt / rettvendt
(leveres i rettvendt)
Mikrobryter : En polet veksling
Maks 30VDC 400mA
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14mm eller 20mm
(leveres i 20mm)
Slagrettning : R / L (leveres R)
Stolpe : 22 mm
Backset : 50 eller 70mm

Tilbehør
EA220 kabel 10 m
EA281 karmoverføring
EA305 sluttstykke
Alle langskilt med 105mm avstand mellom sylinder og dørvrider passer til disse låsene

Forpakning
EL580 solenoidlås
Manual

NB! EA220 kabel og EA305 sluttstykke følger ikke med i forpakning!

ABLOY EL587 Hi-O kryptert Solenoidlås er anpasset til høyfrekvente standard SIS dører. EL587 Hi-O kryptert solenoidlås må benyttes sammen med en Hi-O DAC530 eller DAC564III styreenhet.

Hi-O er krypterte signaler og kan ikke manipuleres.

Bruksområde
ABLOY EL587 Hi-O kryptert Solenoidlås er anpasset til høyfrekvente standard SIS dører. Benyttes i hovedsak som daglås i handel, kontor og industri eller som rømningslås i innvendige dører (omvendt funksjon). EL587 egner seg også for inngangsdører i blokker, i.o.m at den har mekanisk aktiv vrider på innside.

De største fordelene får man når produktet installeres sammen med ARX Sikkerhetssystem.

Branngodkjent i E/EI120

Funksjon
ABLOY EL587 Hi-O Solenoidlås med delt vriderfallrør
Utsidens vrider aktiveres elektrisk og innsidens vrider er mekanisk mekanisk overstyring med sylinder. Slagretning kan enkelt forandres (leveres i høyre slagretning). Omvendt/rettvendt funksjon forandres enkelt (leveres i rettvendt funksjon). Enkel forandring av aktiv vrider. Låst/ulåst tilbakemelding og aktiv vrider i bruk. Standard skandinavisk SIS utfresning

EL587 kan benyttes i branndører. EL587 Hi-O kryptert solenoidlås må benyttes sammen med en Hi-O DAC530 / DAC564III styreenhet.

PS! Om låsen skal stå i omvendt funksjon må dip-switch nr.7 stå i ON ved adressering og settes tilbake til Off når adressering er ferdig.

Tekniske data
Driftsspenning :12-24VDC Stabilisert ÷10 / +15 %
Strømforbruk : 12V Drift 280mA - Maks 580mA
Strømforbruk : 24V Drift 160mA - Maks 300mA
Funksjon : Omvendt/rettvendt (se DAC manual)
(leveres i rettvendt)
Statussigneler via DAC krypterte signaler
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14 mm eller 20 mm
(Leveres i 20 mm)
Slagrettning på falle : R / L (leveres R)
Stolpe : 22 mm
Backset : 50 mm

Tilbehør
EA226 kabel 10 m
EA281 karmoverføring
EA305 sluttstykke
Alle langskilt med 105mm avstand mellom sylinder og dørvrider passer til disse låsene.

Forpakning
EL587 solenoidlås
Delt vriderpinne
Manual

NB! EA226 kabel, EA305 sluttstykke og DAC564III følger ikke med i forpakning!

ABLOY EL588 Hi-O kryptert Solenoidlås er anpasset til høyfrekvente standard SIS dører. EL587 Hi-O kryptert solenoidlås må benyttes sammen med en Hi-O DAC530 eller DAC564III styreenhet.

Hi-O er krypterte signaler og kan ikke manipuleres.

Bruksområde
ABLOY EL588 Hi-O kryptert Solenoidlås er anpasset til høyfrekvente standard SIS dører. Benyttes i hovedsak som daglås i handel, kontor og industri eller som rømningslås i innvendige dører (omvendt funksjon). EL588 vrider aktiveres elektrisk fra begge sider. Egner seg også for inngangsdører i blokker.

De største fordelene får man når produktet installeres sammen med ARX Sikkerhetssystem.

Branngodkjent i E/EI120

Funksjon
ABLOY EL588 Hi-O Solenoidlås aktiverer vrider elektrisk fra begge sidenr. Overstyring med sylinder. Slagretning kan enkelt forandres (leveres i høyre slagretning). Omvendt/rettvendt funksjon forandres enkelt (leveres i rettvendt funksjon). Låst/ulåst tilbakemelding. Standard skandinavisk SIS utfresning

EL588 kan benyttes i branndører. EL588 Hi-O kryptert solenoidlås må benyttes sammen med en Hi-O DAC530 / DAC564III styreenhet.

PS! Om låsen skal stå i omvendt funksjon må dip-switch nr.7 stå i ON ved adressering og settes tilbake til Off når adressering er ferdig.

Tekniske data
Driftsspenning :12-24VDC Stabilisert ÷10 / +15 %
Strømforbruk : 12V Drift 280mA - Maks 580mA
Strømforbruk : 24V Drift 160mA - Maks 300mA
Funksjon : Omvendt/rettvendt (se DAC manual)
(leveres i rettvendt)
Statussigneler via DAC krypterte signaler
Temp. område : ÷20 °C - +60 °C
Fallefremspring : 14 mm eller 20 mm
(Leveres i 20 mm)
Slagrettning på falle : R / L (leveres R)
Stolpe : 22 mm
Backset : 50 mm

Tilbehør
EA226 kabel 10 m
EA281 karmoverføring
EA305 sluttstykke
Alle langskilt med 105mm avstand mellom sylinder og dørvrider passer til disse låsene.

Forpakning
EL588 solenoidlås
Manual

NB! EA226 kabel, EA305 sluttstykke og DAC564III følger ikke med i forpakning!

Beskrivelse
Kabel til Solenoidlåser.
Kablene er 10m lange.

Bruksområde
Abloy EL402
Abloy EL480
Abloy EL482
Abloy EL502
Abloy EL580
Abloy EL582
