EX EL-SLUTTSTYKKE

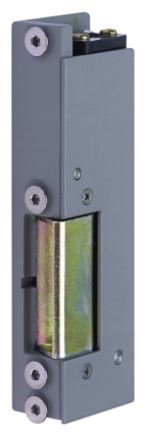

ASSA ABLOY 940M og 941M elektriske sluttstykker er nye varianter som erstatter de gamle (905,910 og 911). 940M er rettvendt funkjson og 941M omvendt funksjon.

Pløsmål:
Pløsmål/Leppemål er avstanden fra stolpekant til selve leppen på el-sluttstykke. Avstandsbrikke skal ikke benyttes på den nye serien!

ASSA ABLOY utvider garantien til 5 år på 900 serien.

940M og 941M elektrisk sluttstykke benyttes som daglås i skall sikkring eller i alle andre dører innen handel, kontor og industri. Enkel avlåsning som åpner momentant og som er meget brukervennlig. Listetrykk fra 50 til 100 kg sørger for at dørene fungerer når det skal fungere. I tillegg har de 5 års garanti.

Godkjennelse
NS-EN14846:2008
5 ÅRS GARANTI

940M er rettvendt og låst uten strøm. Åpner så fort man tilfører strøm. 941M er omvendt funksjon og er låst med strøm. Så fort man bryter strømmen så åpner det. Omvendt funksjon benyttes i rømningsdører.

Tekniske data.

Driftsspenning: 12-24VDC +15% / -10%
Strømforbruk   24V: 125mA maks 250mA
                        12V: 250mA maks 500mA
Innebygges beskyttelsesdiode
Listetrykk: 50kg rettvendt funksjon
Listetrykk: 100kg omvendt funksjon

Alle eksisterende 900 serie stolper passer de nye variantene 940M og 941M.

Forpakning
Elektrisk sluttstykke

ASSA ABLOY 990M og 991M branngodkjente elektriske sluttstykker er nye varianter som erstatter de gamle (920 og 920M). 990M er rettvendt funkjson og 991M omvendt funksjon. Skal 991M benyttes må to-falle lås monteres.

Pløsmål:
Pløsmål/Leppemål er avstanden fra stolpekant til selve leppen på el-sluttstykke. Avstandsbrikke skal ikke benyttes på den nye serien!

ASSA ABLOY utvider garantien fra 2 til 5 år på 900 serien.

990M og 991M elektrisk sluttstykke benyttes i branngodkjente dører. Ofte som daglås i skallsikring eller i alle andre dører innen handel, kontor og industri. Enkel avlåsning som åpner momentant og som er meget brukervennlig. Listetrykk fra 50 til 100 kg sørger for at dørene fungerer når de skal fungere. I tillegg har de 5 års garanti.

Godkjennelse
NS-EN1634-1 Branngodkjent i E/EI120
NS-EN14846:2008
5 ÅRS GARANTI

990 er rettvendt og låst uten strøm. Åpner så fort man tilfører strøm. 991 er omvendt funksjon og er låst med strøm. Så fort man bryter strømmen så åpner det. Omvendt funksjon benyttes i rømningsdører.

Tekniske data.

Driftsspenning: 12-24VDC +15% / -10%
Strømforbruk   24V: 125mA maks 250mA
                        12V: 250mA maks 500mA
Innebygges beskyttelsesdiode
Listetrykk: 50kg rettvendt funksjon
Listetrykk: 100kg omvendt funksjon

Alle eksisterende 900 serie stolper passer de nye variantene 990M og 991M.

Forpakning
Elektrisk sluttstykke

ASSA ABLOY 960M-961M elektriske sluttstykker er Tyskproduserte kvalitets produkter fra (EffEff).

Produktene leveres i flere varianter i forhold til regler og bruk. Det er kun en serie stolper til alle varianter. Dette gjør hverdagen mye enklere. Færre varianter å forholde seg til og lavere lagerverdi.

Vi er de eneste på markedet som kan levere krypterte elektriske sluttstykker. Dette er Hi-O variantene.
Hi-O er krypterte signaler og kan ikke manipuleres.
De største fordelene får man når produktet installeres sammen med ARX Adgangssystem.

Våre stolper er tilsvarende step stolper med kan avvike noe i mål.

Pløsmål:
Pløsmål/Leppemål er avstanden fra stolpekant til selve leppen på el-sluttstykke. Husk å bruke avstandsbrikke.

ASSA ABLOY utvider garantien til 5 år på 900 serien.

Bruksområde
ASSA ABLOY 960M-961M elektriske sluttstykker benyttes i hovedsak som daglås i dører når det stilles middels krav til sikkerhet i skallsikring, avdelingsdører, korridordører med høy bruksfrekvens og i rømningsvei (omvendt funksjon). Noen varianter er branngodkjent og kan brukes der hvor det er et brannkrav. Konstruert for bruk sammen med en-fallelås og to-fallelås. Gjelder både modul og connect serien.

960C og 961C Hi-O må benyttes sammen med DAC530 eller DAC564III styreenhet. Fordelen med disse er når de benyttes med ARX Sikkerhetssystem.

Nå har også DAC630 kommet til Hi-O produktene.

Godkjennelse
960M er branngodkjent i E/EI 120
960C Hi-O er branngodkjent i E/EI 120

Tekniske data

960M/961M Rettvendt eller omvendt funksjon Branngodkjent
960M er i rettvendt funksjon
961M er i omvendt funksjon
Driftspenning 12-24V AC/DC -10%/+15%
Startstrøm ved 12V. 620mA.
Startstrøm ved 24V. 310mA.
Bruddstykke 1500KG
Slagsikker
Listetrykk 200kg.
Mikrobryter på alle modeller
960M er branngodkjent i E/EI120

Hi-O variantene styres av DAC530, DAC564III eller DAC630 styreenhet.

960C/961C
Driftspenning 12-24VDC -10%/+15%
Startstrøm ved 500mA.
960C er branngodkjent i E/EI120C
Ellers samme tekniske data som standard variantene.

960M/961M/960C/961C leveres med 5m kabel

Tilbehør
ASSA ABLOY 960M-961M elektriske sluttstykker finnes
et flertall av stolper for de forskjellige dørmiljøene i tre/stål og aluminium. Her utarbeides det nye stolper fortløpende.

Alle stolper passer til alle 900 serie varianter.
Se stolpeutvalg i brosjyre.

Forpakning.
El-sluttstykke
960M, 961M, 960C og 961C Hi-O leveres med 5m kabel.

ASSA ABLOY 992M er et dobbelt elektriske sluttstykke som er produsert av EffEff i Tyskland. Produktet leveres i en variant som dekker alle løsninger i forhold til regler, forskrifter og bruk. Den har en serie stolper. Dette gjør hverdagen mye enklere. Færre varianter å forholde seg til og lavere lagerverdi.

992M er bygget opp på en helt ny teknologi med flere patenterte løsninger.

Pløsmål:
Pløsmål/Leppemål er avstanden fra stolpekant til selve leppen på el-sluttstykke. Avstandsbrikker skal ikke benyttes på 992!

VIKTIG! Våre stolper er tilsvarende step stolper med kan avvike noe i mål.

ASSA ABLOY utvider garantien fra 2 til 5 år på 900 serien.

ASSA ABLOY 992M er et dobbelt elektrisk sluttstykke som benyttes der hvor man ønsker dørautomatikk, rømning og har brann krav. 992M satt i omvendt funksjon blir ulåst når en nødterminal eller brannalarm er utløst, men samtidig holder den brann kravet på den rettvendte delen. Benytter man dørautomatikk åpner den begge leppene på el-sluttstykket selv om det er høyt trykk på døren. Listetrykk gir en meget god funksjon og brukervennlighet. 992M er tilpasset Modul og Connect 2-falle mekaniske låser.

Stort utvalg av stolper.
Husk at 9930 SYM er lengre enn standard 930.

Godkjennelse
NS-EN1634-1 Branngodkjent i E/EI 120
NS-EN14846:2008
Tilpasset NS-EN 13637

ASSA ABLOY 992M har meget høyt listetrykk som gjør at produktet sikkrer rømning selv om trykket på døren er høyt. Man kan enkelt endre 992M fra rettvendt til omvendt funksjon på begge sluttetykkene. Det er multi spenning innebygget 12-24VDC og vendbart høyre/venstre som igjen tilsier kun en variant på lager. Listetrykk på opptil 100kg i omvendt funksjon (rømning) og 30kg på rettvendt funksjon (brann). Tilkoblingspluggen er satt slik at man enkelt kan koble til uten at stolpen må fjernes.

Låsfalle leppe løses ut ved en rømning (omvendt funksjon) og vriderfallen holder døren på plass ved en brann (rettvendt funksjon). Når dørautomatikk skal starte åpner begge leppene på el-sluttstykket.

Tekniska data
Driftsspenning:                   12-24VDC
Spennings variasjon:          -10% / +15%
Strømforbruk maks:            260mA pr.sluttstykke (24VDC)
Funksjon:                           Omvendt/rettvendt innebygget
Listetrykk omvendt:            100kg (rømning)
Listetrykk rettvendt:            30kg (brannhold)
Branngodkjent:                   E/EI 120
Slagsikker:                          Montert
Bruddstyrke:                       900kg

Tilbehør
Det finnes en hel rekke stolper til 992M. Her er det laget et skjema som ligger under nedlastinger. Ikke glem slagretning på noen av stolpene.
