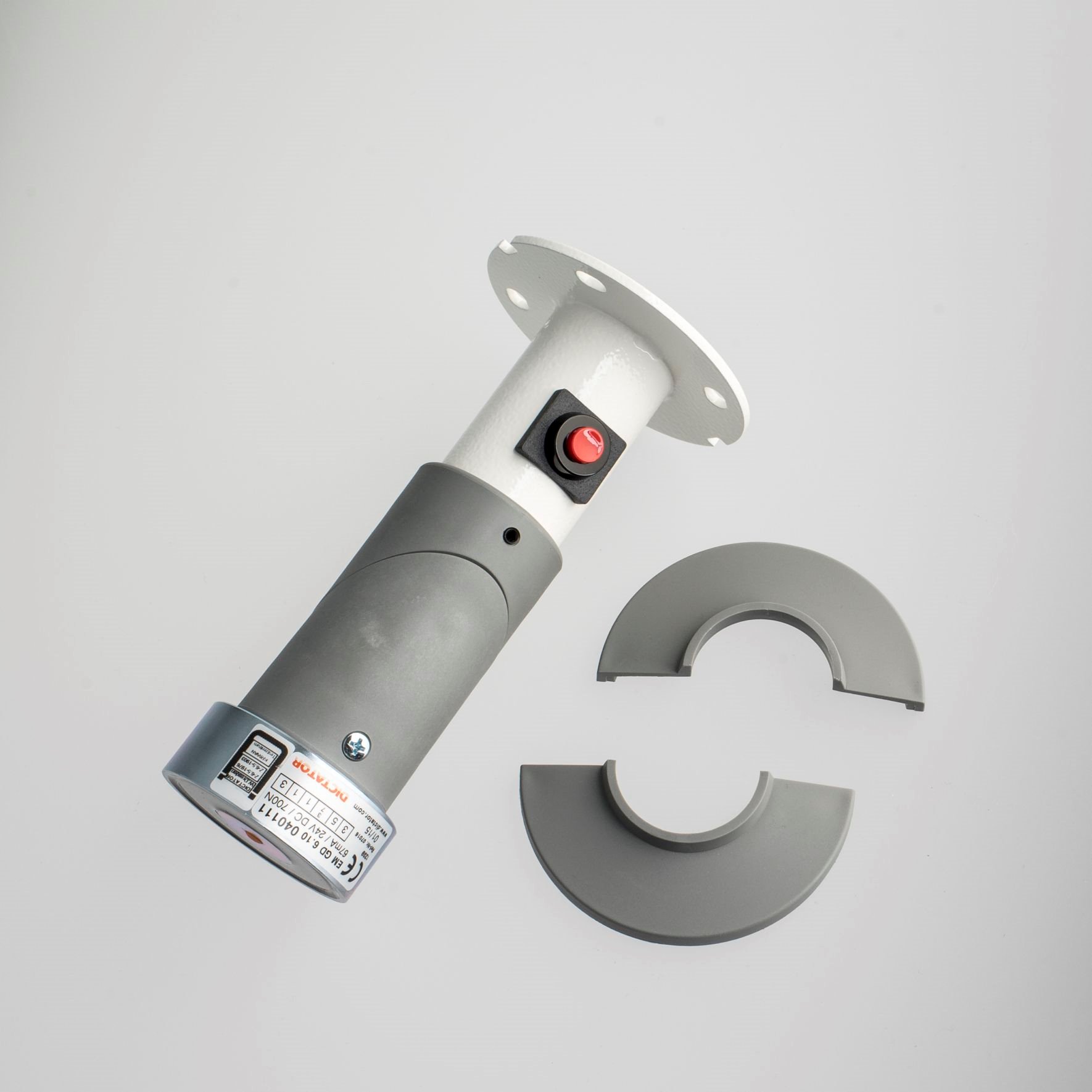

GD60S

Dørholdermagnet for tak, vegg- og gulvmontering

Anvendelse
Elektromagnet spesielt konstruert for å holde brann-klassifiserte, selvlukkende dører i åpen stilling, over kortere el. lengre tid. Kan monteres på gulv, i tak eller på vegg, da magneten kan vris 90° på avstandsbraketten. Finnes i 3 std. lengder, som kan kappes ned til ønsket lengde. VdS godkjent.


Funksjon
Normalt koples dørholdemagneten til et automatisk røyk-varslingsanlegg eller direkte til røykdetektor. Når strømmen til magneten brytes, stenges døren ved hjelp av dørlukkeren. Dørholdemagneten er utstyrt med trykk-knapp for manuell utløsing. En fjærbelastet utkaster i magnetens senter motvirker all remanens, d.v.s. ingen permanent holdekraft når strømmen er brutt.


Utførelse
Avstandsbrakett/bunnplate i stål lakkert. Magnet i stål galvanisert. Vinkelhode/dekk-kappe i kunststoff.


Varianter

• 040111 175 107
• 040112 325 257
• 040113 475 407

Ankerplate GD60W50 eller GD60T80B må bestilles separat.


Tekniske data

• Driftspenning: 24VDC
• Strømforbruk: 67mA (=1,6W)
• Temperaturområde: ÷20°C til +80°C
• Holdekraft: 700N (ca. 70kp)
• Remanens: 0N

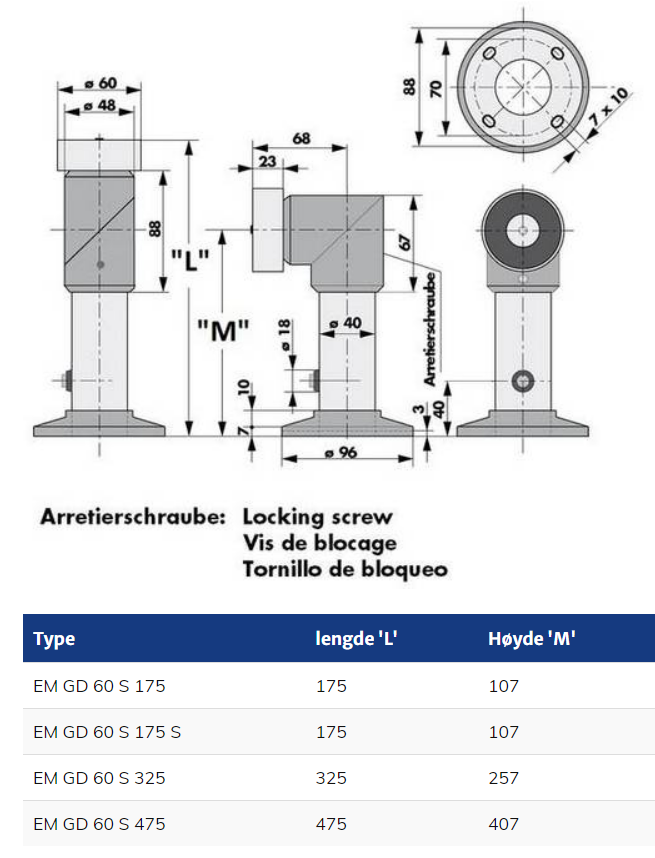

• Mål i mm se målsatt tegning: L=lengde, M=avstand til senter magnet
