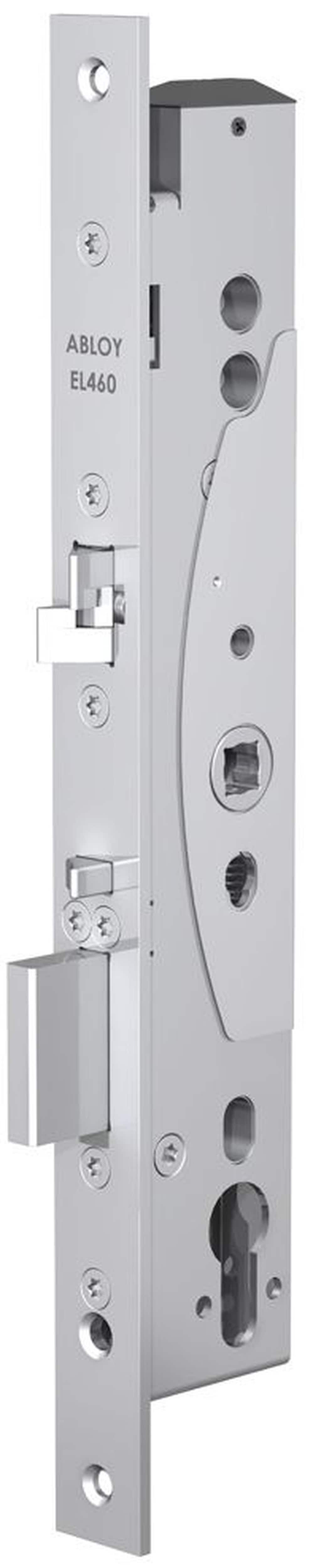

Elektromechanický samozamykací úzký zámek ABLOY EL461

Elektromechanický samozamykací úzky zámek EL461 s oboustrannou kontrolou vstupu je vhodný pro požárně odolné a bezpečnostné dveře. Úzký zámek je taktéž vhodnej pro vnitřní i plásťové rámové dveře (napr. ALU profil). Nedělený čtyřhran pro oboustrannou kontrolu vstupu. Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem a pod.

Výhody:

• Pravolevý – oboustranná střelka
• Samozamykací
• Paniková funkce
• Oboustranné odblokování zámku – v reverzním režimu
• Oboustranná kontrola vstupu – nedělený čtyřhran
• Kompletní certifikace
• Napájení v rozsahu 12–24 VDC
• Dvoubodové uzamčení dveří

Monitorovací funkce:

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný
• Závora – zatažena / vysunuta

Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce:
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku:
Zámek je vždy osazen kováním typu klika/klika , klika/paniková hrazda.

Fail secure
Obě kliky jsou funkční po přivedení napájení zovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Fail safe – funkce EPS - reverzní režim
Obě kliky jsou funkční po odpojení napájení zovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Pro řešení chráněných únikových východů dle normy EN179 a EN1125 použijte zámky EL460 nebo EL466.

Technické údaje:

Napájaní: 12-24V DC STAB +/- 10%
Proudový odběr:

• 12V DC (240 mA vklidu, max. 550 mA)
• 24V DC (130 mA vklidu, max. 300 mA)

Monitorovací kontakty: Max. 0,5 A 30 VAC/DC resist, 10W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm , oboustranná strelka 10 mm
Vyráběný backsety: 30/35/40/45 mm
Šířka čelního štítu: 24 mm (na objednávku 28 mm), nerez
Čtyřhran: nedělený 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cyl. vložka: DIN - europrofil
Dverní vůle: 2-5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 92 mm

Certifikace

• EN 1634-1 Pro požárně odolné dveře
• EN 61000-6-1:2007 EMC
• EN 61000-6-3:2007 EMC
• EN 14846:2008 Elektrické zámky
• EN 1627:2012 Bezpečnostní třída RC4
• NBU SS4=3 SK
• NBU Stupeň „Tajné
