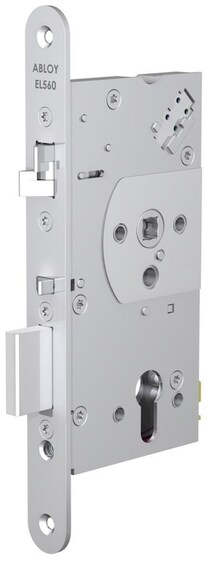

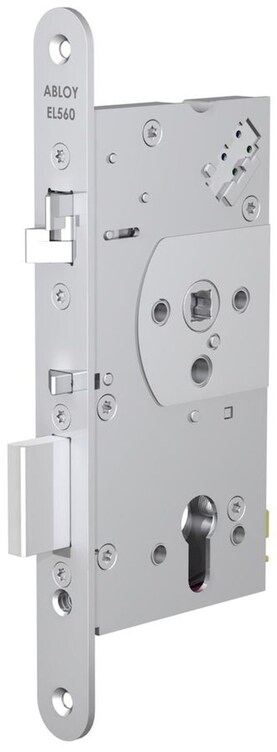

Elektromechanický samozamykací hluboký zámek ABLOY EL560

Elektromechanický samozamykací hluboký zámek EL560 je vhodný pro požárně odolné, bezpečnostné a únikové dveře (jedinečné riešenie pro únikové požárně odolné dveře). Hluboký zámek je taktéž vhodný pro vnitřní i plásťové plné dveře (napr. dřevěné). Delený čtyřhran pro možnost volitelné funkce vnitřní a vnejší kliky. Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem a pod. Zámek je vždy osazen kováním klika/klika (klika/paniková hrazda).

Výhody:

• Pravolevý – oboustranná střelka
• Paniková funkce
• Samozamykací
• Kompletní certifikace
• Napájení v rozsahu 12–24 VDC
• Dvoubodové uzamčení dveří

Popis funkcí zámku

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s děleným čtyřhranem.

Monitorovací funkce:

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný
• Závora – zatažena / vysunuta

Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce:
Po uzavření dveří je zajišťovací střelka společně shlavní střelkou zatlačena o protiplech do těla zámku apo vyskočení hlavní dělené střelky dojde kautomatickému vysunutí závory (háků) anáslednému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku:
Zámek je vždy osazen kováním typu klika/klika.

Fail secure
Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

Fail safe – funkce EPS - reverzní režim
Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Pro oboustrannou kontrolu vstupu použijte zámek EL561.

Technické údaje:

Napájení:12-24 VDC STAB +/- 10%
Proudový odběr:

• 12 V DC ( 240 mA vklidu, max. 550 mA )
• 24 VDC ( 130 mA vklidu, max. 300 mA )

Monitorovací kontakty: Max 0,5 A 30 VAC / DC resist, 10 W
Rozsah pracovních teplot: - 25°C až +70°C
Výsuv závor: závora 20 mm , oboustranná strelka 10 mm
Vyráběný backsety: 55/60/65/80/100 mm
Šířka čelního štítu: 20 mm (na objednávku 24 mm) , nerez
Čtyřhran: 9 mm , s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2 – 5,5 mm
Max. Velikost dveří: V2300 x Š 1320 mm , Max. 200 kg
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 mm na 8 mm
Rozteč zámku: 72 mm

Certifikace

• EN 179:2008 - Pro únikové východy
• EN 1125:2008 - Pro panikové únikové východy
• EN 1634-1 - Pro požárně odolné dveře
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN 14846:2008 - Elektrické zámky
• EN 1627:2012 - Bezpečnostní třída RC4
• SK NBU Stupeň „Tajné“
