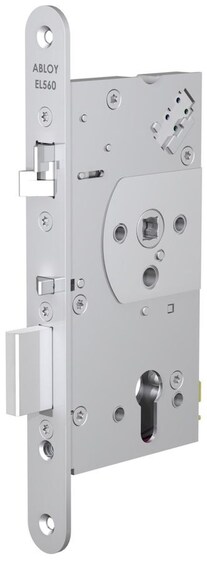

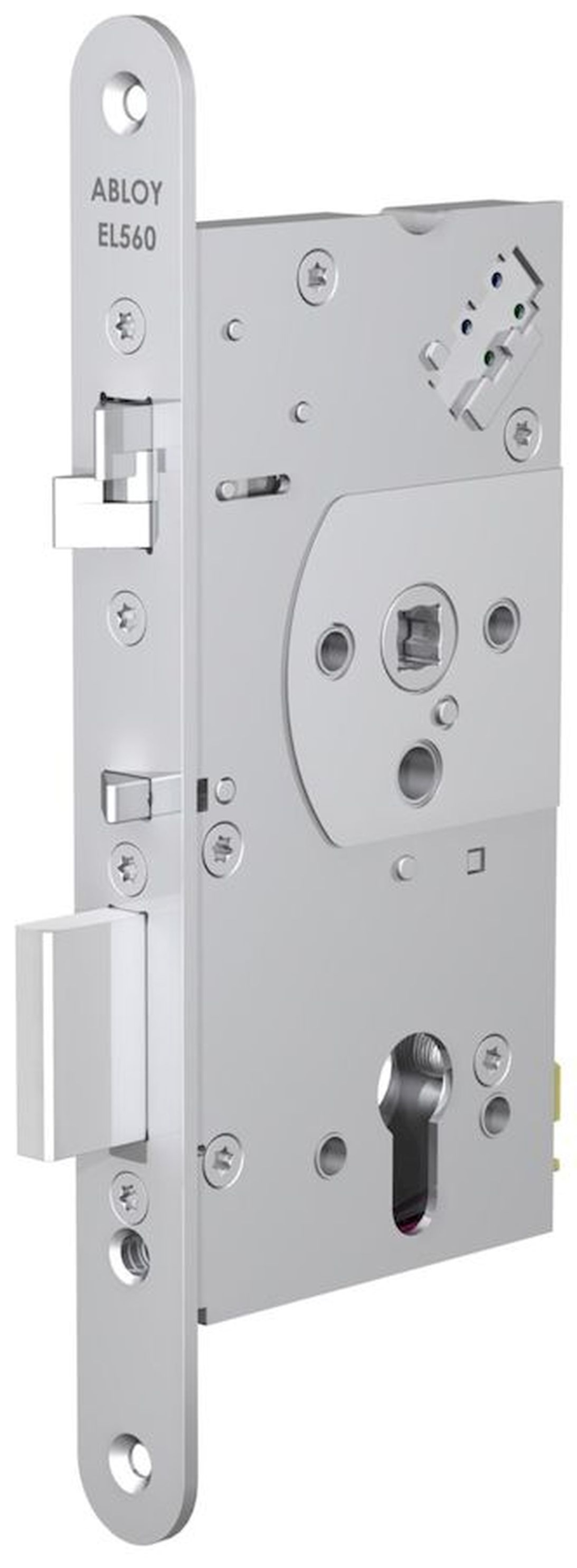

Elektromechanický samozamykací hluboký zámek ABLOY EL560L

Elektromechanický nízkoodběrový samozamykací hluboký zámek EL560L je ideální volbou pro vnitřní i plášťové plné dveře (napr. dřevěné). Hluboký zámek lze použít pro únikové, požárně odolné a bezpečnostní dveře (jedinečné řešení pro únikové požárně odolné dveře). Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnejší kliky. Klika zámku může být ovládaná výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem a pod. Zámek je vždy osazen kováním klika/klika (klika/paniková hrazda).

Výhody

• Pravolevý – oboustranná střelka
• Samozamykací
• Paniková funkce
• Kompletní certifikace
• Napájení v rozsahu 3,6–24 VDC
• Dvoubodové uzamčení dveří

Popis funkcí zámku

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika (klika/paniková hrazda) s děleným čtyřhranem.

Monitorovací funkce

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný
• Závora – zatažena / vysunuta

Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce:
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku:
Zámek je vždy osazen kováním typu klika/klika (klika/paniková hrazda)
Zámek je vždy zapojen v reverzním režimu.

Funkce EPS – reverzní režim Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Technické údaje

Napájení: 3,6 – 24 V DC STAB +/- 15%
Proudový odběr:

• 12V DC (17 μA v klidu Max. 434 mA)
• 24V DC (22 μA v klidu Max. 920 mA)

Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních: teplot -25°C až +70°C
Výsuv závor: závora 20 mm oboustranná střelka: 10 mm
Vyráběné backsety: 55/60/65 mm
Šířka čelního štítu: 24 mm (na objednávku 20 mm), nerez
Čtyřhran: dělený 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Max. velikost dveří: v. 2520 x š.1320 mm Max. 200kg
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 72 mm

Certifikace

• EN 179:2008 - Pro únikové východy
• EN 1125:2008 - Pro panikové únikové východy
• EN 1634-1 - Pro požárně odolné dveře
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN 14846:2008 - Elektrické zámky
• EN 1627:2012 - Bezpečnostní třída RC4
• SK NBU - Stupeň „Tajné“
