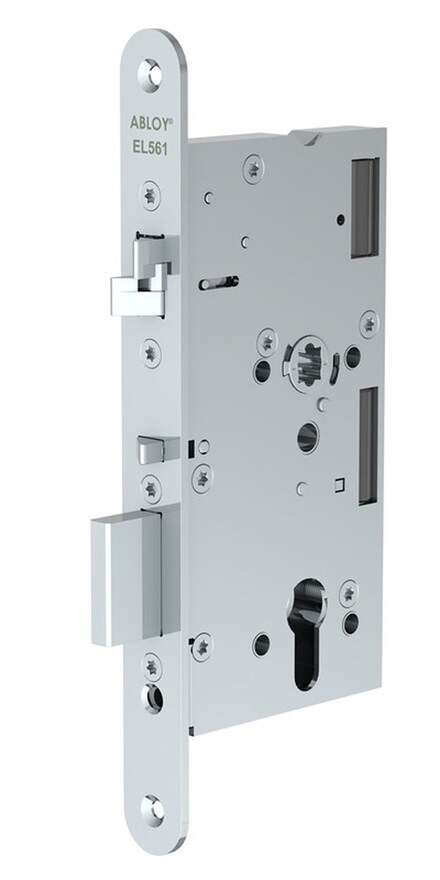

Elektromechanický samozamykací hluboký zámek ABLOY EL561

Elektromechanický samozamykací hluboký zámek EL561 s oboustrannou kontrolou vstupu je vhodný pro vnitřní i plášťové plné dveře (napr. dřevěné). Lze použít do požárně odolných a bezpečnostních dveří. Nedělenný čtyřhran pro oboustrannou kontrolu vstupu. Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem a pod. Zámek je vždy osazen kováním typu klika/klika.

Výhody

• Pravolevý – oboustranná střelka
• Samozamykací
• Oboustranné odblokování zámku - v reverzním režimu
• Kompletní certifikace
• Napájení v rozsahu 12–24 VDC
• Dvoubodové uzamčení dveří

Popis funkcí zámku

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.

Monitorovací funkce

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný
• Závora – zatažena / vysunuta

Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce:
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena oprotiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku:

Fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Fail safe – funkce EPS - reverzní režim
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Pro řešení chráněných únikových východů dle normy EN179 a EN1125 použijte zámky EL560 nebo EL566.

Technické údaje:

Napájení: 12–24 V DC STAB +/- 10 %
Proudový odběr :

• 12V DC (240 mA vklidu Max. 550 mA)
• 24V DC (130 mA vklidu Max. 300 mA)

Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm oboustranná střelka: 10 mm
Vyráběné backsety: 55/60/65/80/100 mm
Šířka čelního štítu: 20 mm (na objednávku 24 mm) , nerez
Čtyřhran: nedělený 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2–5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 72 mm

Certifikace

• EN 1634-1 Pro požárně odolné dveře
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN 14846:2008 - Elektrické zámky
• EN 1627:2012 - Bezpečnostní třída RC4
• NBU SS4=3 SK
• NBU Stupeň „Tajné“
