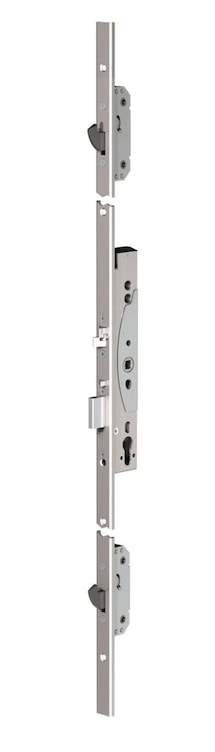

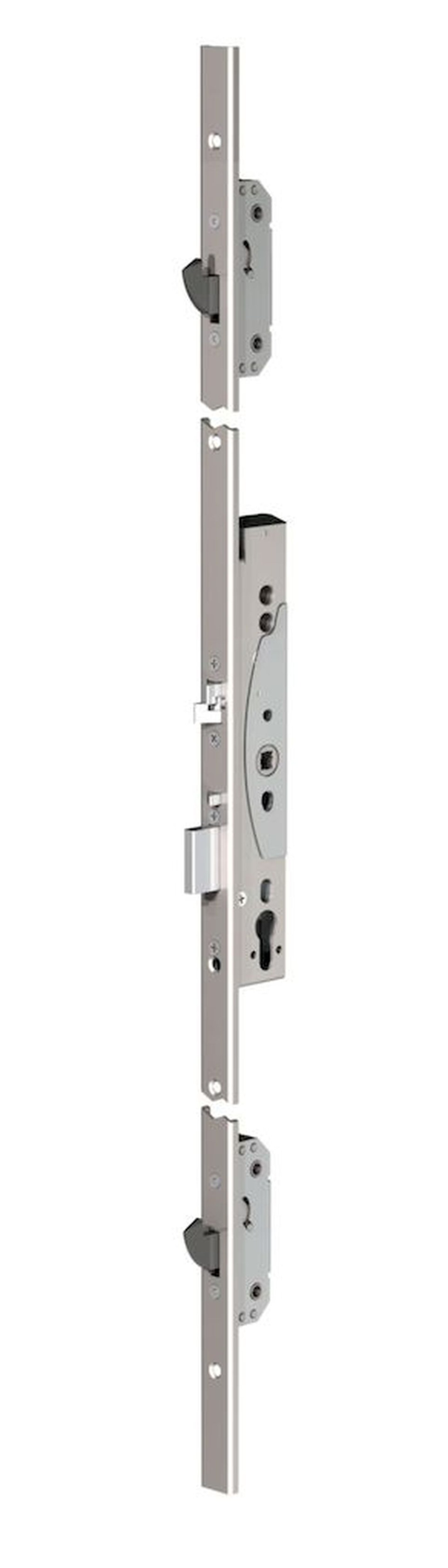

Elektromechanický samozamykací úzký vícebodový zámek ABLOY EL467 - oboustranná kontrola vstupu

Elektromechanický samozamykací úzký vícebodový zámek EL467 s oboustrannou kontrolou vstupu je vhodný pro vnitřní i plášťové rámové dveře (napr. ALU profil). Jedinečné řešení pro únikové požárně odolné dvere. Lze použít do požárně odolných dveří. Nedělený čtyřhran kliky – oboustranná kontrola vstupu. Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem a pod.

Výhody

• pravolevý - oboustranná střelka
• možnost nastavit zámek do reverzní nebo standardní funkce
• čelní U-štít
• samozamykací
• oboustranná kontrola vstupu - nedělený čtyřhran
• napájení v rozsahu 12-24 V DC
• čtyřbodové uzamčení dveří

Popis funkcí zámku

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.

Monitorovací funkce

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný
• Závora - zatažena / vysunuta

Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce:
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve čtyřech bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku:

Zámek je vždy osazen kováním typu klika/klika.

Fail Secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Fail Safe – funkce EPS - reverzní režim
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky = reverzní režim.

Pro řešení chráněných únikových východů dle normy EN179 a EN1125 použijte zámky EL460 nebo EL466.

Technické údaje:

Napájení: 12–24 V DC STAB +/- 10 %
Proudový odběr:

• 12V DC (240 mA vklidu Max. 550 mA)
• 24V DC (130 mA vklidu Max. 300 mA)

Monitorovací kontakty: Max. 0.5 A 30 V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm ,oboustranná střelka: 10 mm, háky 24 mm
Vyráběné backsety: 30/35/40/45 mm
Šířka čelního štítu: 24 mm , nerez
Délka čelního štítu: 1760 nebo 2000 mm, U profil
Čtyřhran: dělený 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2–5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 92 mm

Certifikace:

• EN 1634-1 – Pro požárně odolné dveře
• EN1627:2012 – RC3
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN 14846:2008 – Elektrické zámky
