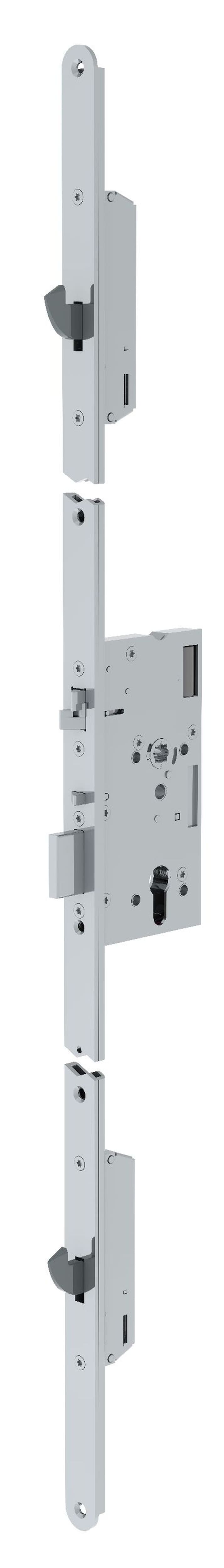

Elektromechanický samozamykací hluboký vícebodový zámek ABLOY EL567 - oboustranná kontrola vstupu

Elektromechanický samozamykací hluboký vícebodový zámek EL567/EL567 FLAT jsou vhodné pro vnitřní i plášťové plné dveře (napr. dřevěné a ALU profil). Jedinečné řešení pro únikové požárně odolné dveře. Lze použít do požárně odolných dveří. Neďelený čtyřhran kliky určen pro oboustrannou kontrolu vstupu. Klika zámku může být ovládaná výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem a pod. Zámek je vždy osazen kováním typu klika/klika (klika/paniková hrazda).

Výhody

• Pravolevý – oboustranná střelka
• Možnost nastavit zámek do reverzní nebo standardní funkce
• Čelní U štít (EL567)
• Čelní plochý štít (EL567 FLAT)
• Samozamykací
• Paniková funkce
• Oboustranná kontrola vstupu (nedělený čtyřhran)
• Kompletní certifikace
• Napájení vrozsahu 12-24V DC
• Čtyřbodové uzamčení dveří

Popis funkce

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.

Monitorovací funkce:

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný
• Závora – zatažena / vysunuta

Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena oprotiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve čtyřech bodech. Otevření zámku je možné pomocí cylindrické vložky zobou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku:

Zámek je vždy osazen kováním typu klika/klika.

Fail Secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Fail Safe – funkce EPS - reverzní režim
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky = reverzní režim.

Pro řešení chráněných únikových východů dle normy EN179 a EN1125 použijte zámky EL460 nebo EL466.

Technické údaje

Napájení: 12–24 V DC STAB +/- 10 %
Proudový odběr:

• 12V DC (240 mA vklidu Max. 550 mA)
• 24V DC (130 mA vklidu Max. 300 mA)

Monitorovací kontakty: Max. 0.5 A 30 V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, oboustranná střelka: 10 mm, háky 24 mm
Vyráběné backsety: 55/60/65/80/100 mm
Šířka čelního štítu: 24 mm , nerez
Délka čelního štítu: 1760 nebo 2000 mm, U profil
Čtyřhran: nedělený 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2–5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 72 mm

Certifikace:

• EN 1634-1 - Pro požárně odolné dveře
• EN1627:2012 - RC3
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN 14846:2008 - Elektrické zámky
