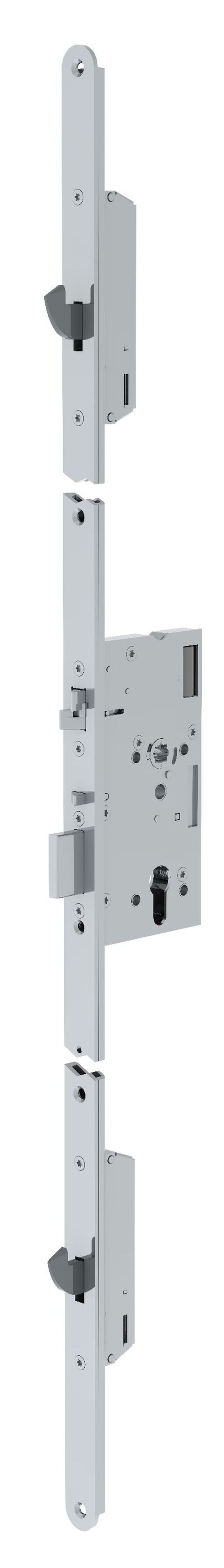

Elektromechanický samozamykací hluboký vícebodový zámek ABLOY EL567

Elektromechanický samozamykací hluboký vícebodový zámek EL566/ EL566 FLAT vhodný pro vnitřní i plášťové plné dvere (napr. dřevěné). Jedinečné řešení pro únikové požárně odolné dveře. Lze použít pro únikové nebo požárně odolných dveří. Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky. Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem a pod. Zámek je vždy osazen kováním typu klika/klika (klika/paniková hrazda).

Výhody

• Pravolevý – oboustranná střelka
• Možnost nastavit zámek do reverzní nebo standardní funkce
• Čelní U-štít (EL566)
• Čelní plochý štít (EL566 FLAT)
• Samozamykací
• Paniková funkce
• Kompletní certifikace
• Napájení v rozsahu 12–24 VDC
• Čtyřbodové uzamčení dveří

Popis funkcí zámku

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s děleným čtyřhranem.

Monitorovací funkce:

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný
• Závora – zatažena / vysunuta

Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce:
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve čtyřech bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku:

Fail secure
Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

Fail safe – funkce EPS - reverzní režim
Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Pro oboustrannou kontrolu vstupu použijte zámek EL567.

Technické údaje

Napájení: 12–24 V DC STAB +/- 10 %
Proudový odběr:

• 12V DC (240 mA vklidu Max. 550 mA)
• 24V DC (130 mA vklidu Max. 300 mA)

Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, oboustranná střelka: 10 mm, háky 24 mm
Vyráběné backsety: 55/60/65/80/100 mm
Šířka čelního štítu: 24 mm , nerez
Délka čelního štítu: 1760 nebo 2000 mm, U profil
Čtyřhran: dělený 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2–5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 72 mm

Certifikace:

• EN 179:2008 - Pro únikové východy
• EN 1125:2008 - Pro panikové únikové východy
• EN 1634-1 - Pro požárně odolné dveře
• EN1627:2012 - Bezpečnostní třída RC3
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN 14846:2008 - Elektrické zámky
