ASSA ABLOY SW300

ASSA ABLOY SW100 er en av de mest stillegående på markedet samtidig som den er branngodkjent som lavenergiåpner.

Bruksområde
SW100 er en perfekt løsning for f. eks helsetjenester, boliger, kontorer og offentlige tjenester hvor det er viktig med både lavt støynivå og enkel tilgang.

SW100 kan monteres på begge side av døren for å trekke eller skyve døren opp. Den er egnet for 1-fløyet eller 2-fløyet dør montasje.

Viktig! Det er stor forskjell på kraft når man bruker skyvende i forhold til trekkende. Se kraftskjema på automatikken!

SW100 er utstyrt med en elektronisk dørbrems som styrer døren hastighet når det blåser eller blir tvunget opp eller igjen. Denne unike funksjonen reduserer slitasje og begrenser feil.
Energiforbruket for og åpnel en dør på 90 kg, er lavere enn å tenne en 25W lampe!

SW100 kan utstyres med batteribackup som blir liggende skjult under dekkappen. Denne kan åpne automatikken 300 ganger. Med integrert batteribacup får man store kostnadsbesparelser i forhold til installasjon av en UPS.

Godkjennelse
SW100 er branngodkjent i klasse EN 2-4.
Sitac godkjent for branndører i klasse E30, A30 og EI30 uten fallehold. Med fallehold er opp til godkjenning av det produktet. EN16005

Funksjon
SW100 gir høy sikkerhet. Tilfredsstiller krav til personsikkerhet og kan dessuten kompletteres med alle varianter sikkerhetssensorer.

Armsystem
SW100 leveres med enten skyvende eller trekkende armsystem (glideskinne). SW100 skyvende armsystem der automatikken monteres på motsatt side av dørens åpningsretning. SW100 trekkende armsystem, der automatikken monteres på samme side som bevegelses-retningen. På begge varianter kan åpningsvinkelen justeres opp til 110°, og de kan tilpasses både en- og tofløyede dører. Akselforlenger - gir mulighet til å montere automatikken høyere opp på veggen. Armforlenger for større innsprang. Meget sterk i skyvende som også er anbefalt.

Konstruksjon
Åpner med motor og stenger med motor og fjær.
Åpnings- og stengningshastighet kan justeres uavhengig av hverandre. Push and Go innebygget
Justerbar holdetid Uttak for hjelpespening 24V DC maks 400mA. ”Kill” inngang som sperresignal fra f.eks låst dør. Elektrisk koordinator for montering på tofløyede dører.

Tekniske data

• Driftsspenning: 100-240 VAC, +10/-15%, 50/60Hz, 10A
• Strømforbruk: maks. 75 W
• Spenning: 24 VDC, maks. 400 mA
• Battery backup: 24 VDC
• Avlåsningsspenning: 12 VDC, maks. 500 mA eller 24 VDC, maks. 250 mA
• Temperatur: -20°C to +45°C
• Relativ fuktighet (ikke kondensering): 95%
• Anbefalt maks dørvekt for skyvende: 130 kg ved 800 mm dørbredde
Anbefalt maks dørvekt på trekkende: 75 kg ved 800mm dørbredde
J: PUSH = 45 kgm², PULL = 16 kgm²
IP:20
Dimensjon: L=716 H=110 D=130

Tilfredsstiller følgende krav:
SITAC SC0840-09.
TOY B 09 09 7 0555 002.

Forpakning
SW100 leveres både komplett og i løse enheter.

SW100 komplett inneholder arm, sikkerhetskort og 230V kabel.

ASSA ABLOY SW200 med eller uten 180 graders åpning.

SW200 finnes som standard eller med 180 graders åpning.180 grader benyttes ofte på sykehus og i institusjoner hvor man trenger full åpning.

SW200 standard modell benyttes der hvor man ønsker å bytte ut en DA132 eller DA133. Finnes i skyvende og trekkende variant. Komplette pakker inkl.arm.

SW200 M/ 180 graders åpning.
Her må følgende enheter bestilles.
TO0261021272SI            SW200 AUTOMATIKK U/ARM U/DEKSEL INKL. EXU-SI OG SA KORT
Deksel for enkeltdør.
TO0261021861SI            SW200 DEKSEL L=716 MM FOR 180 GRADER SØLV
Deksel for dobbeltdør.
TO0261021274            SW100/SW200 DEKKAPPE L=2200MM
TO0261012274            SW100/SW200 DEKKAPPE L=5880MM
TO0261008749SI         SW100/SW200 NY TOPP ENDESTYKKE FOR DEKKAPPE SØLV

Velge riktig push/skyvende arm:
Du kan bruke Push-335 opp til 100 mm karmdybde: varenummer 706120100170            SW200 PUSH 335 ARM (SW200 - 180GRADER)

Over 100 mm karmdybde må du bruke denne armen: varenummer TO0261012012SI            SW200 (180 GRADER) GLIDESKINNE ARM FOR ÅPNING 0-305MM

Velge riktig pull/trekkende glideskinne/arm:
Varenummer: TO261008401SI            SW200 TREKKENDE STANDARDARM SØLV 400 SLIM (180 GRADER)

Dobbeldør må man huske følgende:
1006676            SW200 KOORDINATOR FD110, L=650MM DØRBREDDE 1500-2000MM (1006676)
1006677            SW200 KOORDINATOR FD110, L=650MM DØRBREDDE 2000-3000MM (1006677)
706130100000            SW200 SYNKRONISERINGS KABEL / Old Item ID = (1003583)

Batteribackup:
TO026SW200IBATT        SW200 BATTERI BACKUP

Tekniske data
Driftsspenning: 100-240 VAC +10/-15%, 50/60 Hz, 10A
Strømforbruk: maks. 300 W
Spenning: 24 VDC, maks. 700 mA
Battery backup: 24 VDC
Avlåsningsspenning: 12 VDC, maks. 1200 mA eller 24 VDC, maks. 600 mA
Temperatur: -20 °C to +45 °C
Relativ fuktighet (ikke kondensering): 95%
Maks dør vekt og dør vidde J: PUSH = 160 kgm², PULL = 80 kgm²
IP20
Dimensjon: L=716 H=110 D=130

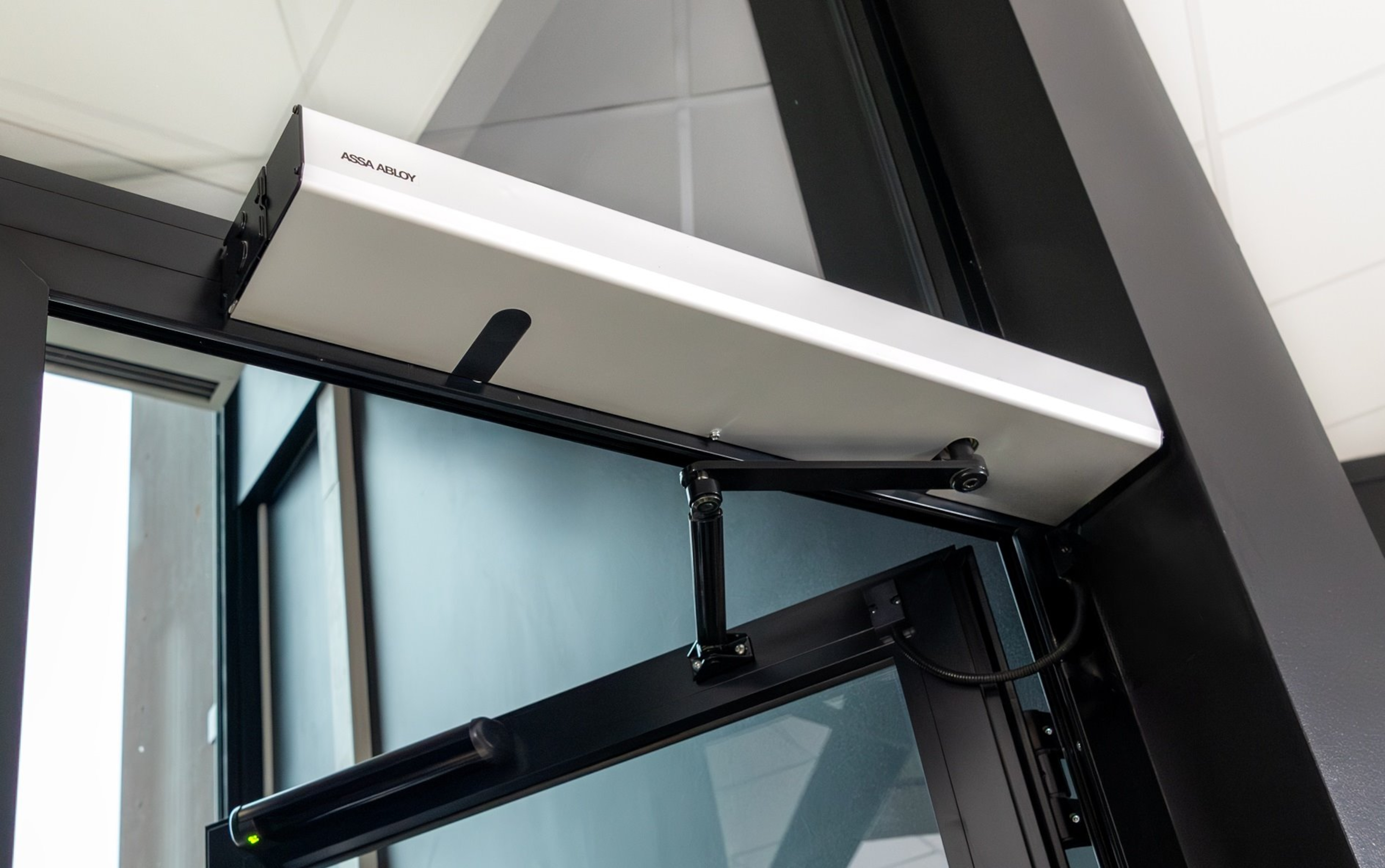

ASSA ABLOY SW300-S er den nye smarte generasjonen av slagdørsautomatikk.

SW300-S er en stilig, allsidig, miljøvennlig slagdørsautomatikk som sparer penger og tid. En alt-i-ett automatikk, Dørautomatikken kan tilpasses ulike driftsmoduser, dørtyper og armkonfigurasjoner. En ny ledsagertjeneste via App reduserer tiden det tar å igangsette, programmere, feilsøke og diagnostisere. I tillegg kan SW300-S spare energi og penger på hver installert dør. Leveres i en Pearl Dark grå farge.

Energieffektivitet og bærekraft
Den nye "ECO-Mode" i SW300-S reduserer energi- og strømforbruket dramatisk i standby-modus, og fremmer en grønnere fremtid og reduserer CO₂-utslipp.

Uanstrengt igangkjøring
Igangkjøring av SW300-S er enkelt med vår brukervennlige serviceapp, som gir trinn-for-trinn veiledning for installasjon. Med klare instruksjoner og visuelle hjelpemidler på sine mobile enheter kan installatører spare tid og minimere innsats, sikre presis installasjon og redusere sannsynligheten for feil.

Strømlinjeformet feilsøking
Serviceappen vår har også intelligent feilsøking, som gjør det mulig for teknikere å identifisere og løse problemer raskt. Du kan få tilgang til sanntids dørdata, statistikk, feil og mer på fingertuppene for rettidig og praktisk støtte.

Effektivitet og allsidighet i ett produkt
ASSA ABLOY SW300-S fungerer som en omfattende løsning for slagdører. Den bytter sømløst mellom normal og omvendt drift, benyttes til branndører og både enkle og doble dører, og tilbyr en rekke arm alternativer, noe som eliminerer behovet for flere modeller.

Tekniske data
Mål (HxBxD): 70 mm x 840 mm x 148 mm
Anbefalt maks. dørvekt og dørbredde J: PUSH = 140 kgm² og PULL = 80 kgm²
Dørstørrelse: EN4-EN7
Armtype: PUSH, PULL, Dobbeltvirkende arm
Brannsertifisert integrert batteri Backup (valgfritt)
Vekt drivenhet: 7,6 kg

Strømforbruk
ECO (strømsparingsmodus): <0,3 W
IDLE-modus: 5 W
PÅ-modus: Maks. 40 W

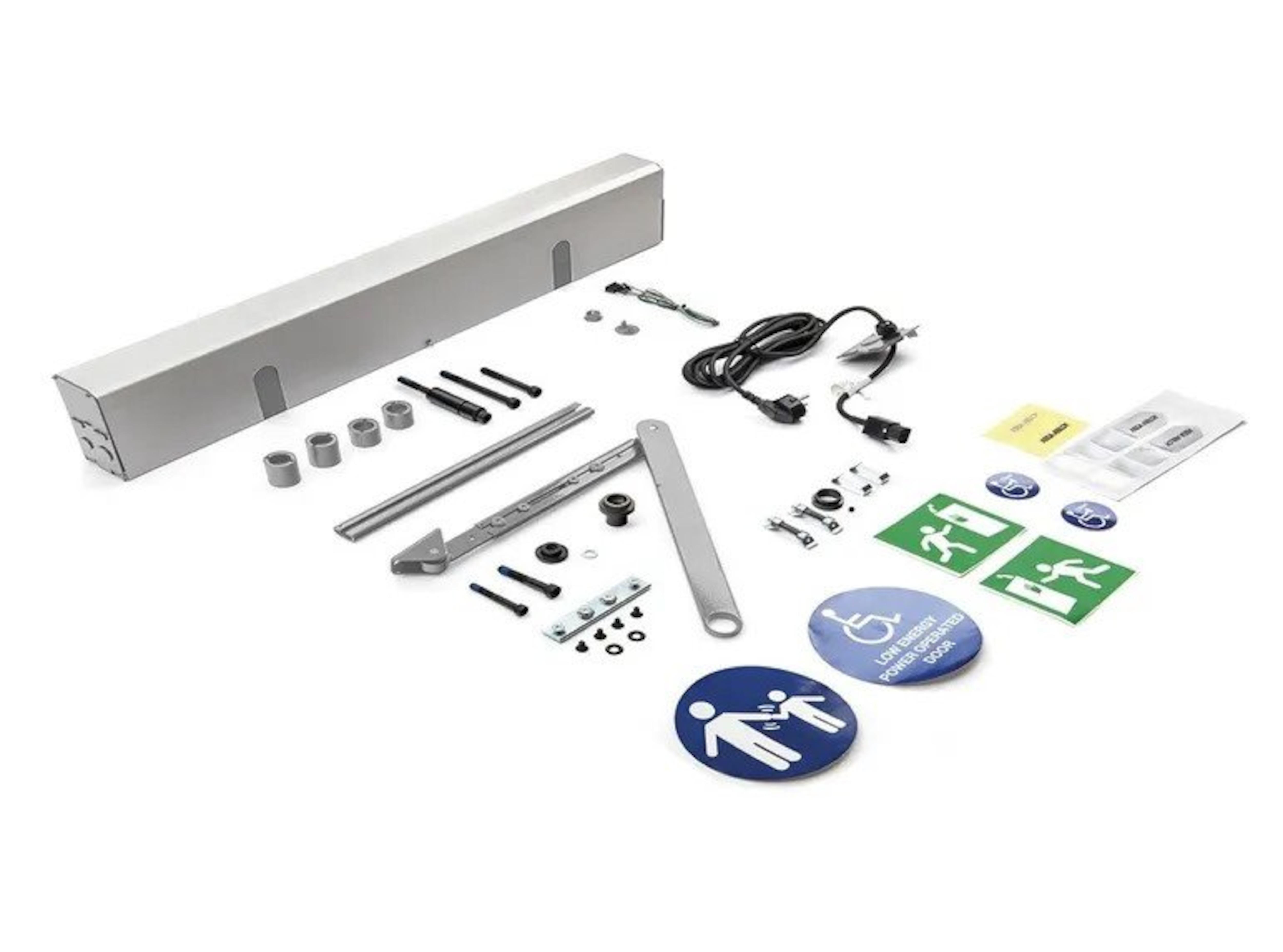

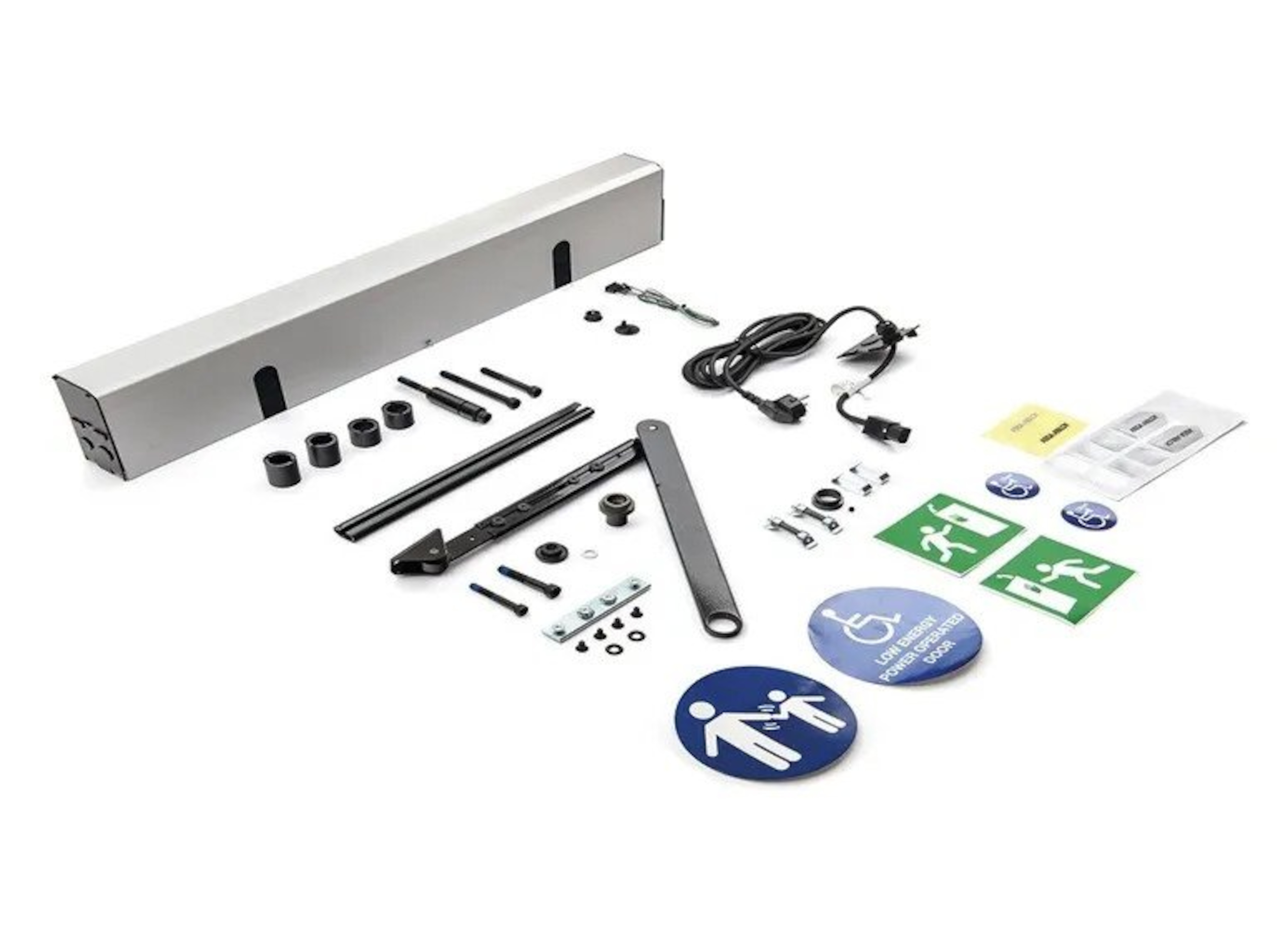

SW300-S leveres i komplett forpakning.

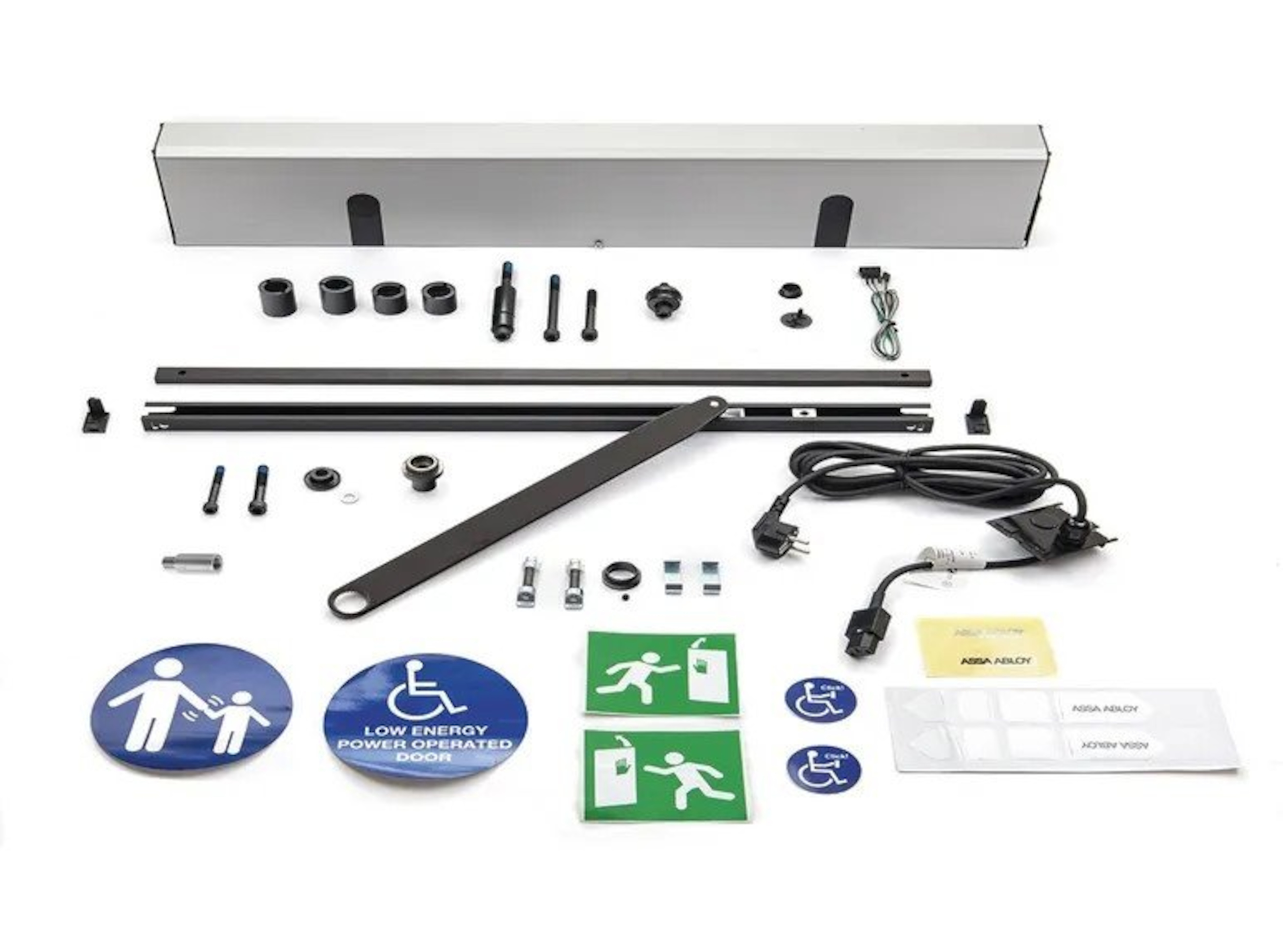

Skyvende

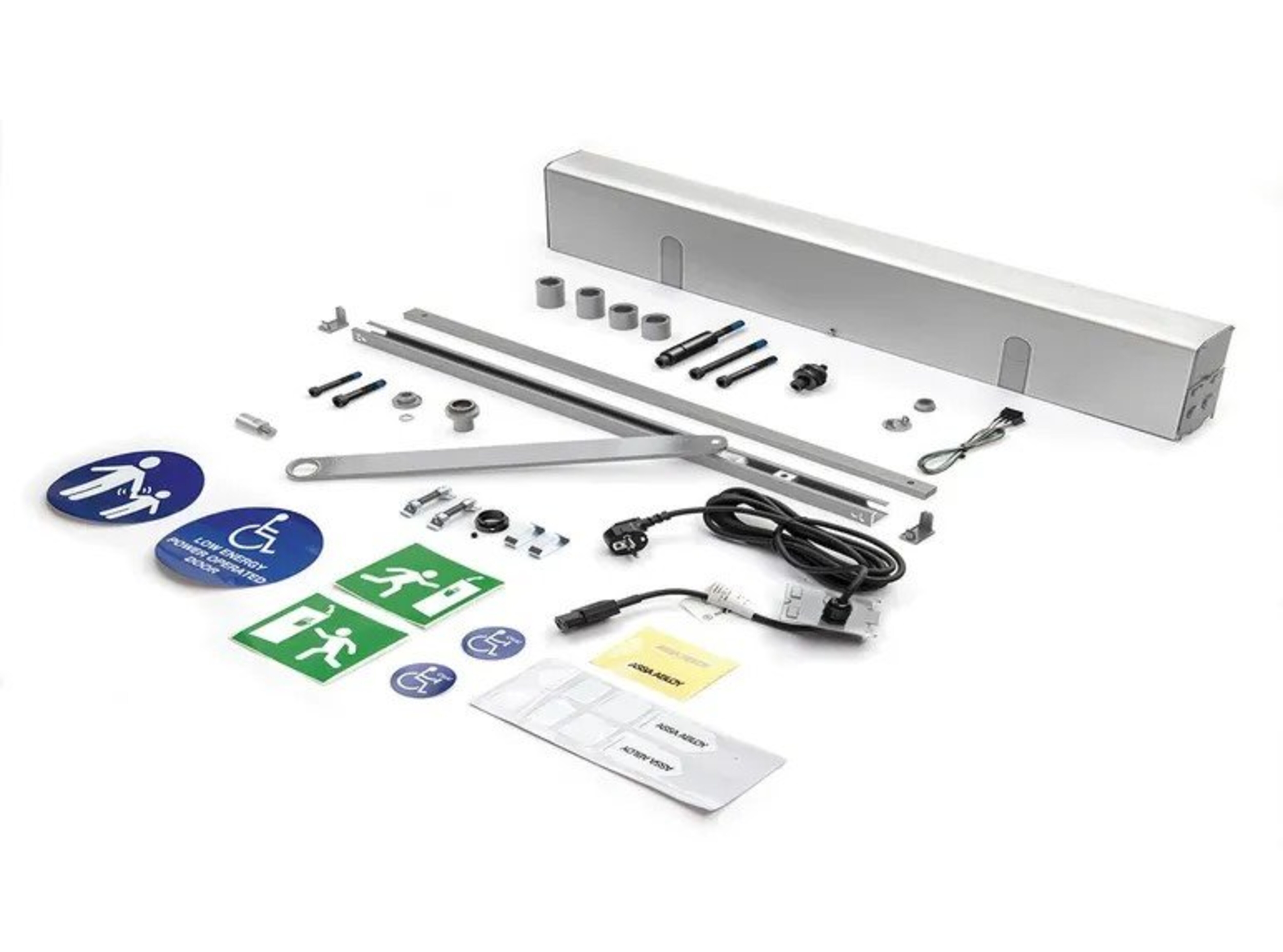

Trekkende

SW300-S leveres i en Pearl dark grå eller sort. Sort betyr sort arm og sidedeksel ikke hoverdeksel da dette er Pearl dark grå.  Merket med PD i tekst er grå og BK er sort i  varenummer.
