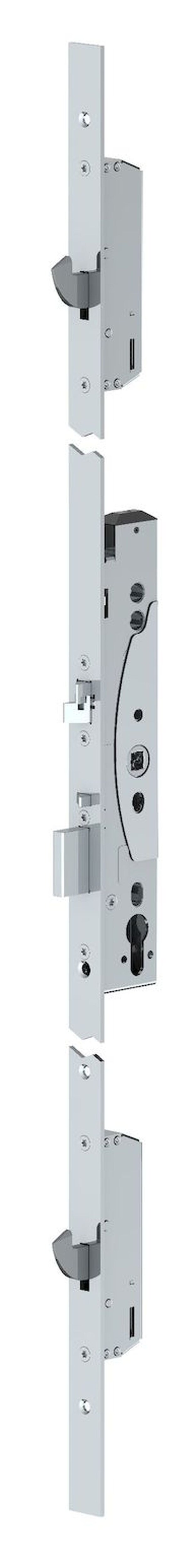

Elektromotorický samozamykací vícebodý zámek ABLOY MP420

Elektromotorický samozamykací vícebodový zámek MP420 s externí ústřednou EA420 je ideální zámek pro vnitřní i plášťové rámové dveře (napr. ALU profil). Zámek také lze použit do bezpečnostních, únikových nebo protipozárnych dveří. Vhodný pro dveře s velkým počtem průchodů za den (200 a více). Zámek lze kombinovat srůznymi typy pohonů.
Použití:

• Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou ovládány jen z venkovní strany – z vnitřní strany má panikovou funkci, která vždy umožňuje otevřít dveře stisknutím kliky

Výhody:

• Pravolevý – oboustranná střelka
• Samozamykací
• Paniková funkce
• Rychlé odemčení zámku = 0,7 s
• Kompletní certifikace
• Dvoubodové uzamčení dveří

Popis funkcí zámku:

• Po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku

• V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim).
• V případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře.
• Zámek je propojen s externí ústřednou EA420 (je součástí balení). Pomocí ústředny lze nastavit dobu odemčení zámku (2–15 s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku.
• Zámek je elektronicky chráněn proti vysunutí závory mimo zárubeň.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu.
• Jednotné napájení 12–24 V DC, 12–18V AC.

Monitorovací kontaky:

• Dveře ( otevřeny / zavřeny )
• Klika ( stisknuta / volná )
• Klíč ( odemyká / volný )
• Závora ( zatažena / vysunuta )

Nutné použít kabel EA218 (6 m) nebo EA219 (10m).

Samozamykací funkce:

• Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena oprotiplech do těla zámku a po vysunutí hlavní dělené střelky dojde kautomatickému vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Provozní režimy:

Impulzní:

• Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2–15 sekund. Doba otevření se volí pomocí spínačů DIP na ústředně. Po uplynutí této doby se zámek ve dveřích znovu uzamkne. Při otevření dveří dojde po zavření k okamžitému uzamknutí.

Trvalý:

• Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne.

Technické údaje:

Napájení: 12-24 V DC +/- 15% 12-18V AC - 10%/+15%
Prudový odběr:

• 12V 80 mA v klidu , 450 mA nominální , 1300 mA max.
• 24V 40 mA v klidu , 220 mA nominální , 600 mA max.

Monitorovací kontakty: Max. 0,8 A 30V AC/DC resist, 20W
Rozsah prac. teplot: -25 ºC až +70 ºC
Výsuv závor: závora 20 mm , oboustranná střelka 10 mm, háky 24 mm
Vyráběný backsety: 30/35/40/45 mm
Šířka čelního plechu: 24 mm, nerez
Délka čelního plechu: 1760 / 2000 mm, U profil
Čtyřhran: nedělený 9 mm
Dveřní vůle: 2 - 5,5 mm
Obsah balení: zámek, externí ústředna EA420, návod, upevňovací šrouby, redukce na 8 mm čtyřhran
Rozteč zámku: 92 mm

Certifikace:

• EN 179:2008 – Pro únikové východy
• EN 1125:2008 – Pro panikové únikové východy
• EN 1634-1 – Pro požárně odolné dveře
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN14846:2008 – Elektrické zámky
• EN1627:2012 – Bezpečnostní třída RC3
