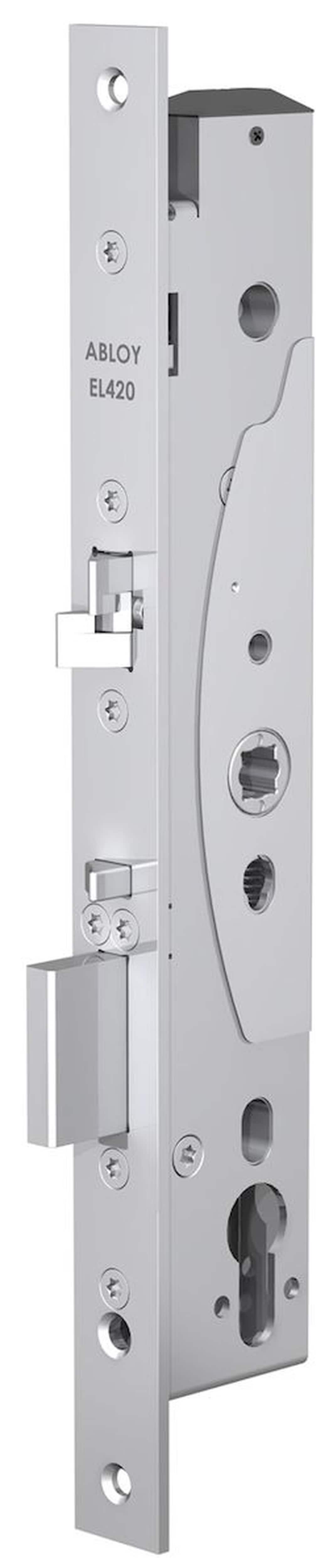

Elektromotorický samozamykací úzký zámek ABLOY EL420

Elektromotorický samozamykací zámek EL420 s externí ústřednou EA420 je ideální zámek pro vnitřní i plášťové rámové dveře (napr. ALU profil). Zámek také lze použit do bezpečnostních, únikových nebo protipozárnych dveří. Vhodný pro dveře s velkým počtem průchodů za den (200 a více). Zámek lze kombinovat s různymi typy pohonů.
Použití:

• Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou ovládány jen z venkovní strany – z vnitřní strany má panikovou funkci, která vždy umožňuje otevřít dveře stisknutím kliky
• Vhodný s kováním koule/klika

Výhody:

• Pravolevý – oboustranná střelka
• Samozamykací
• Paniková funkce
• Rychlé odemčení zámku = 0,7 s
• Kompletní certifikace
• Dvoubodové uzamčení dveří

Popis funkcí zámku:

• Po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku

• V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim).
• V případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře.
• Zámek je propojen s externí ústřednou EA420 (je součástí balení). Pomocí ústředny lze nastavit dobu odemčení zámku (2–15 s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku.
• Zámek je elektronicky chráněn proti vysunutí závory mimo zárubeň.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu.
• Jednotné napájení 12–24 V DC, 12–18V AC.

Monitorovací kontaky:

• Dveře ( otevřeny / zavřeny )
• Klika ( stisknuta / volná )
• Klíč ( odemyká / volný )
• Závora ( zatažena / vysunuta )

Nutné použít kabel EA218 (6 m) nebo EA219 (10m).

Samozamykací funkce:

• Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech. Otevření zámku je možné pomocí cylindrické vložky zobou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Provozní režimy:

Impulzní:

• Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2–15 sekund. Doba otevření se volí pomocí spínačů DIP na ústředně. Po uplynutí této doby se zámek ve dveřích znovu uzamkne. Při otevření dveří dojde po zavření k okamžitému uzamknutí.

Trvalý:

• Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne.

Technické údaje:

Napájení: 12-24 V DC +/- 15% 12-18V AC - 10%/+15%
Prudový odběr:

• 12V 80mA v klidu, 450mA nominální, 1300mA Max.
• 24V 40 mA v klidu, 220 mA nominální, 600 mA Max.

Monitorovací kontakty: Max. 0,8 A 30V AC/DC resist, 20W
Rozsah prac. teplot: -25 ºC až +70 ºC
Výsuv závor: závora 20 mm, oboustranná střelka 10 mm
Nastavitelná doma odemčení: 2-15 sekund
Vyráběný backsety: 30/35/40/45 mm
Šířka čelního plechu: 24 mm (na objednávku 28 mm), nerez
Čtyřhran: nedělený 9 mm
Dveřní vůle: 2 - 5,5 mm
Obsah balení: zámek, externí ústředna EA420, návod, upevňovací šrouby, redukce na 8 mm čtyřhran
Rozteč zámku: 92 mm

Certifikace:

• EN 179:2008 – Pro únikové východy
• EN 1125:2008 – Pro panikové únikové východy
• EN 1634-1 – Pro požárně odolné dveře
• EN 61000-6-1:2007 - EMC
• EN 61000-6-3:2007 - EMC
• EN14846:2008 – Elektrické zámky
• EN1627:2012 – Bezpečnostní třída RC4
• NBU CZ – SS4=3
• NBU SK – Stupeň „Tajné“
