ASSA ABLOY 830C-50

Användningsområde

ASSA ABLOY motorlås 830C-50 är anpassad för dörrar med ASSA ABLOY modulurtag med krav på låsklass 3. Det passar bra som natt- och säkerhetslåsning i dörrar med säkerhetskrav inom kontor, skola och offentliga lokaler m.fl. Daglåsta eller högfrekventa dörrar kan kompletteras med ett
daglås t. ex. Eltryckeslås ASSA ABLOY Velox alternativt elslutbleck ASSA ABLOY 990M/940M.

Funktion

Hakregeln drivs av den inbyggda motorn.
ASSA ABLOY motorlås finns i två varianter:

• 830C-50 med tryckesfall är godkänd för montage i brandcellsgräns
• 831C-50 utan tryckesfall kan användas i dörrar med dörrautomatik

ASSA 830C/831C-50 är Hi-O-enheter som ansluts till I/O BOX 360, DAC630, DAC564 och DAC530.
Hi-O innebär att enheterna har en inbyggd mikrodator och kommunicerar med varandra för plug-and-playinstallation, synkronisering av dörrdrift, övervakning av beteenden och för att skicka diagnostisk information.

Egenskaper

• Öppningshastighet ca 0,2 sekunder
• Hakregel och tryckesfall för ökad styrka och listtryck
• LED och brytare för initiering/status mot I/O BOX 360 och DAC
• Låset kan alltid öppnas med nyckel/vred
• Dorndjup 50 mm
• Inbyggd dold dörrlägesgivare (magnet i slutbleck)
• Kan kombineras med andra Hi-O-enheter utan styrenhet, t. ex. daglås, dörrautomatik och kortläsare

Styrenheten I/O BOX 360, DAC630, DAC564 och DAC530:

• Fungerar som gränssnitt mot omvärlden, mot system utan Hi-O-buss, t. ex. passer- eller larmsystem
• Kommunicerar med motorlåset via Hi-O-buss
• Kräver styrsignaler från överordnat system för att manövrera motorlåset
• Ger indikeringar till överordnat system som talar om låsets och dörrens status
• Möjliggör komplettering med extern dörrlägesgivare (magnetkontakt)
• Styr även kompletterande (icke Hi-O) daglås så att en komplett dag/natt kombination bildas (gäller inte I/O BOX 360)
• Aktiverar larmutgång vid funktionsstörning
• Ansluts till spänningsmatning
• Ska installeras inomhus på den skyddade sidan av dörren inom 10 m från motorlåset
• Om DAC630/DAC564/DAC530 integreras med ARX passersystem skapas en totalintegrerad lösning med stor flexibilitet

Inkoppling

Inkoppling till Hi-O bussen sker med fyra kablar, två för spänning, två för kommunikation. Använd färdigkontakterad kabel EA226 (10 m) vid installation.

Strömförbrukning

Leverans

Endast motorlås

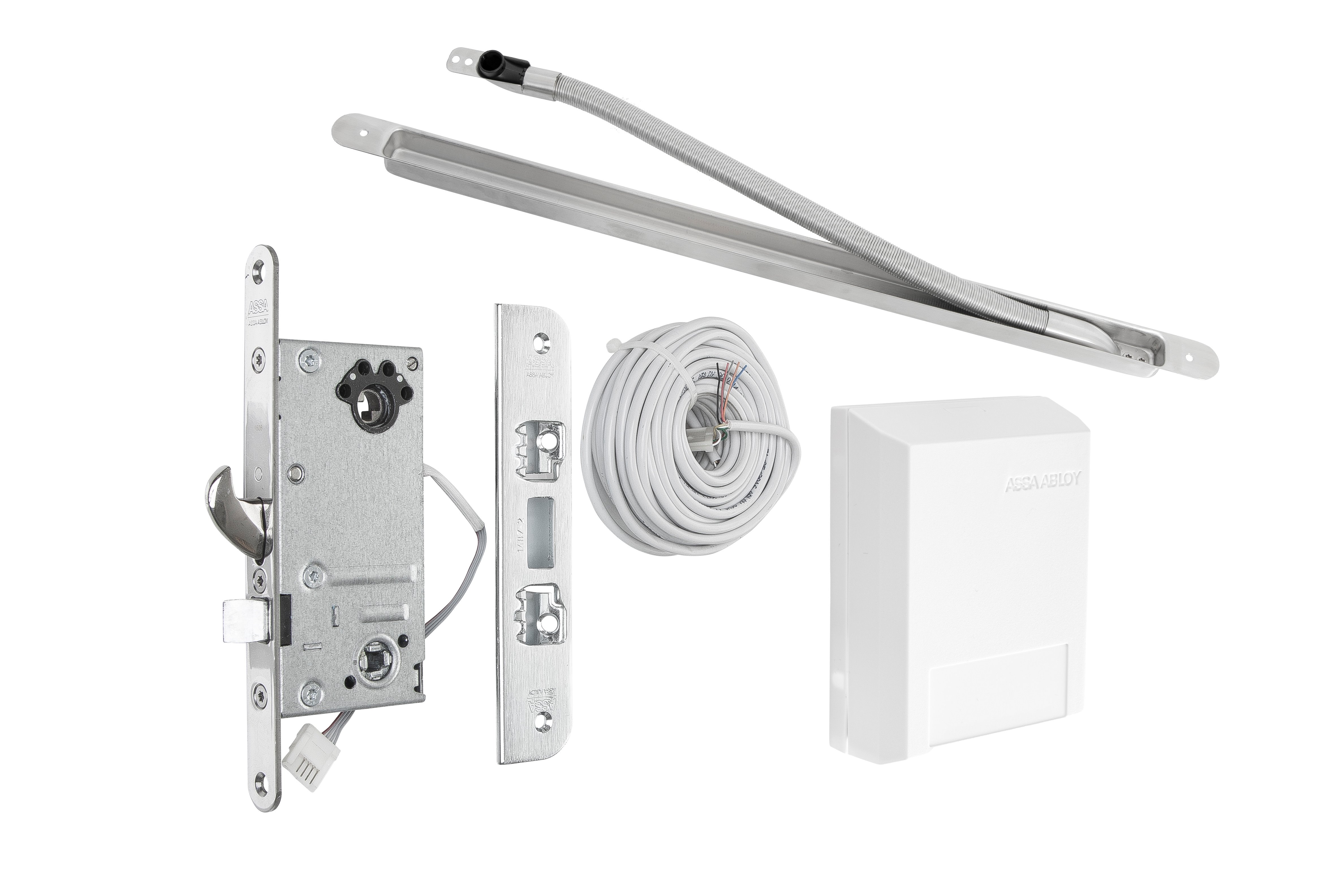

Komplett sats - Motorlås, I/O BOX 360, anslutningskabel EA226 10m, ASSA ABLOY säkerhetsslutbleck med integrerad magnet, Kabelöverföring 84.
