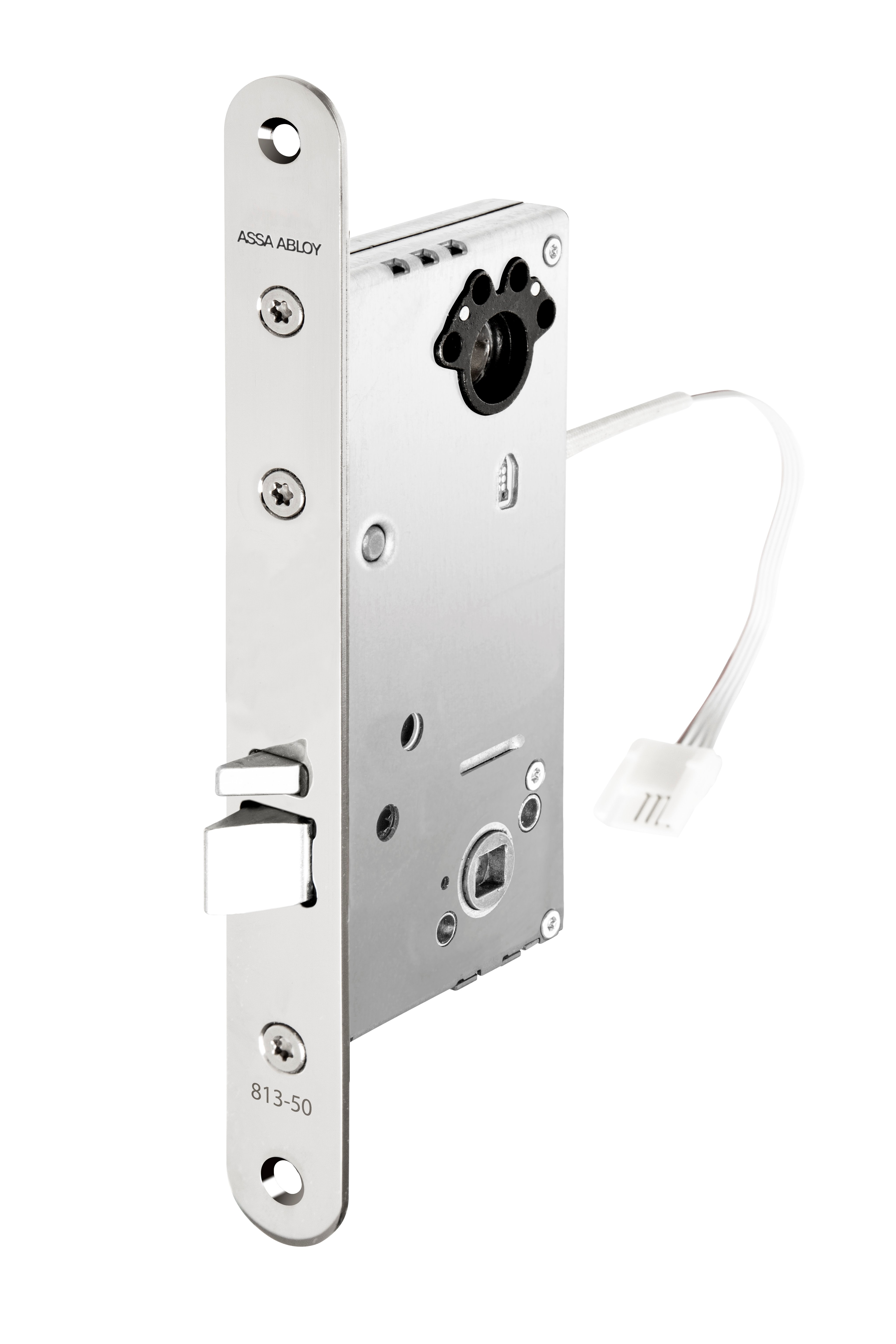

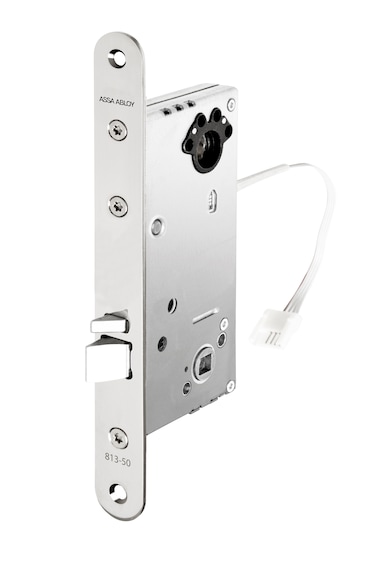

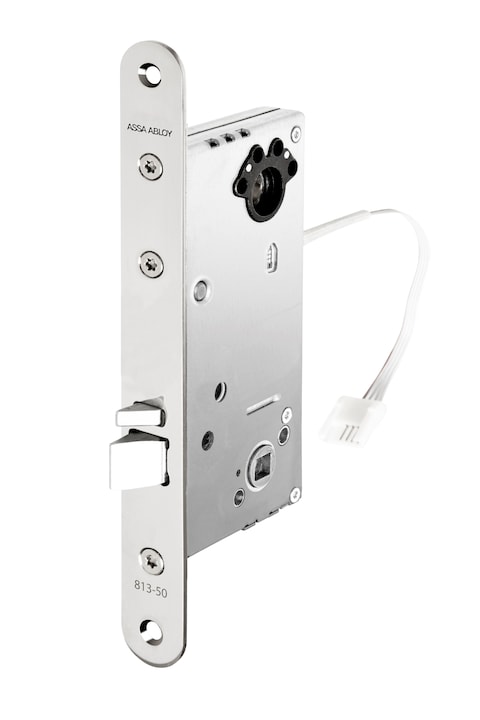

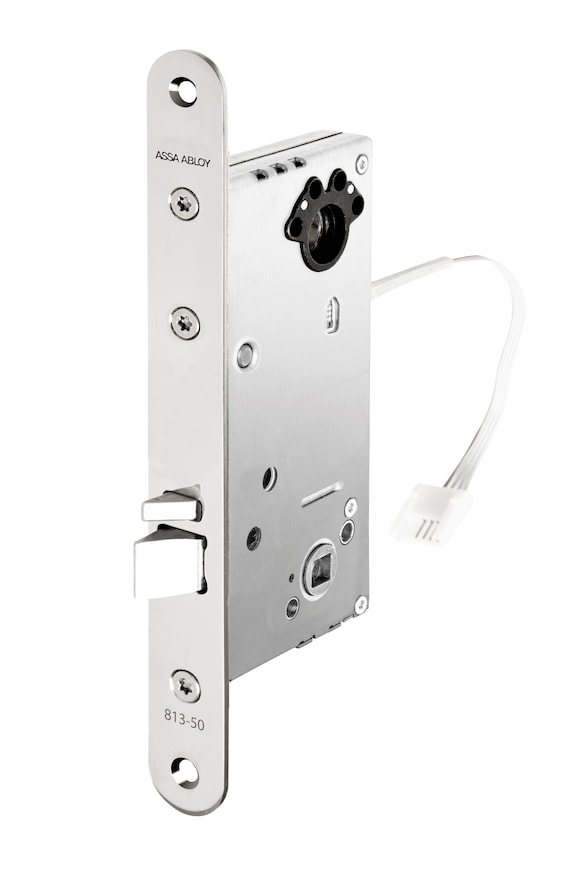

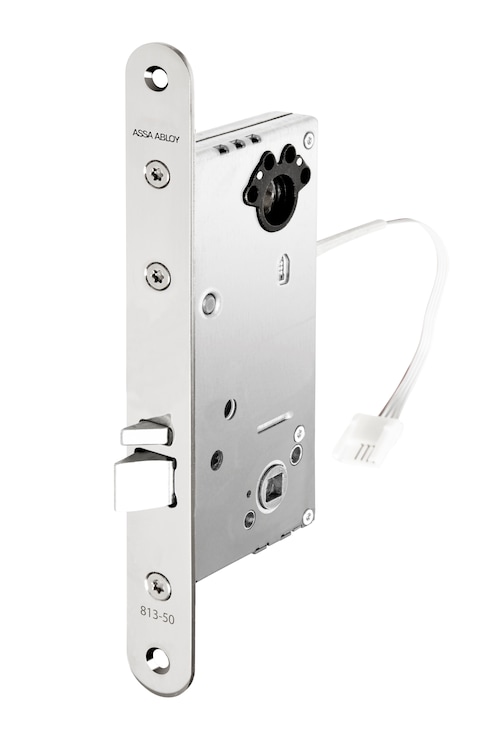

ASSA ABLOY 813-50

Användningsområde

ASSA ABLOY eltryckeslås är anpassade för högfrekventa dörrar med ASSA ABLOY modul- eller Connecturtag. Låset passar bra som daglåsning och intern låsning inom handel, kontor och industri eller i entréer och allmänna utrymmen i flerfamiljshus. ASSA ABLOY Eltryckeslås är godkänt för montage i brandcellsgräns E/EI 120.

Funktion

Trycket aktiveras med elektrisk styrning från in- och utsidan, detta används sedan för att öppna dörren. ASSA ABLOY 813-50 är en i familjen av multifunktionella eltryckeslås med två
huvudtyper och fem varianter:
Trycket på in- och utsidan aktiveras elektriskt via en signal från passersystem, kodlås eller liknande, alternativt kopplas aktivering av insidans trycke till en öppnarknapp. Låset är ställbart utifrån höger/vänster dörr.

Elektrisk styrd in- och utsida (fixed spindle)

ASSA ABLOY 813-50 är ett eltryckeslås med analog kommunikation vilket innebär att en direkt koppling till relästyrda funktioner är möjlig. I de analoga låsen i Velox-serien (813/815) finns sensorer för indikeringar samt lågenergimotor för in-/urkoppling av trycket. Det är ett arv från Hi-O-versionerna i Velox-serien vilket ger ökad säkerhet och minskad strömförbrukning.

Egenskaper

- Förreglad tryckesfall
- Låset kan alltid manövreras med nyckel/vred
- Brandgodkänt E/EI 120

- Certifierat enligt SSF 3522-1093, klass 1.

- Multifunktionellt:
- Enkelt omställbart rättvänd/omvänd funktion
- Vändbar fallkolv
- Multispänning 12-24V
- Statusindikering (vid stand-by mode):
- Förreglad
- Tryckknapp (RTE – Request to exit)

Inkoppling

Inkoppling sker med fem alternativt två ledare från låset, två för spänning, tre för kommunikation vid
indikeringar från lås.

Om ström används som öppningssignal/pulsöppning och ingen indikering från lås önskas kopplas låset med två ledare. Använd färdigkontakterad kabel EA220 (10 m) vid installation. Notera att ställa in DIP på låset för önskat driftläge, standby eller pulsöppning.

Förbrukning

Vid vila puls läge: 0 mA

Vid vila stand-by läge: 1 mA

Vid drift 24V: 6 mA

Vid drift 12V: 16 mA

Leverans

705243103031 - Låshus.

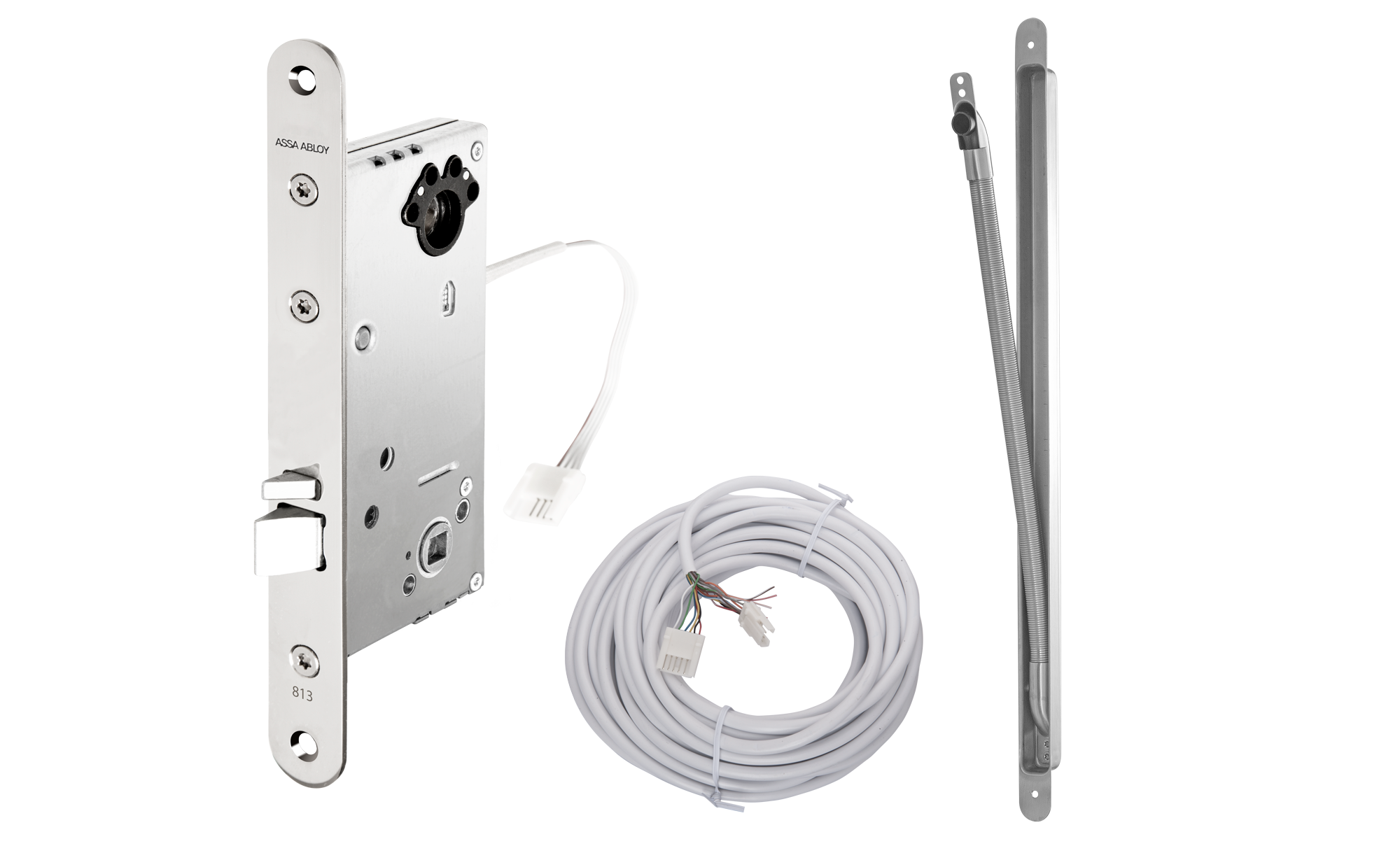

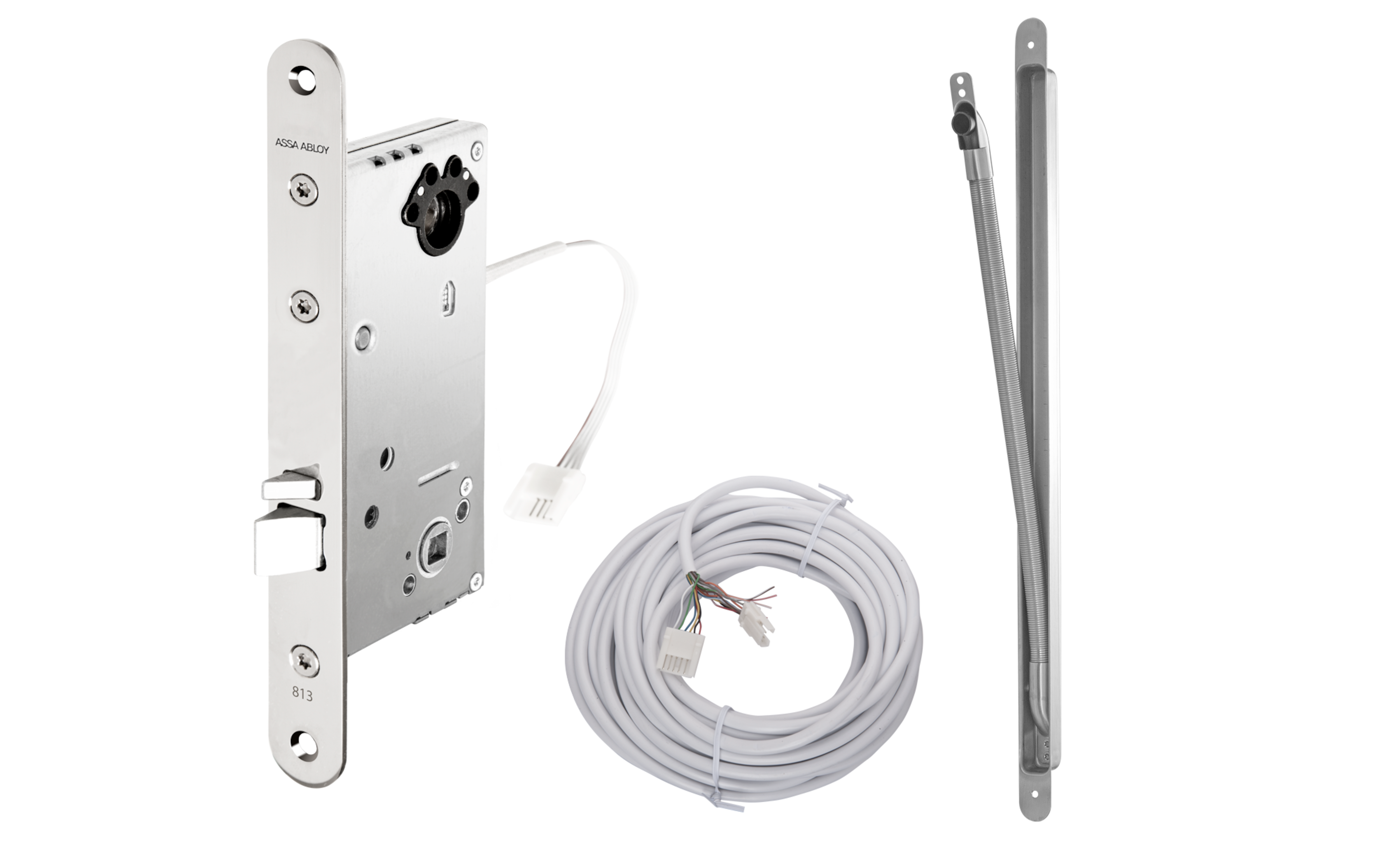

705243123031 Komplett sats - Låshus, anslutningskabel EA220 10m, kabelöverföring 84 och tryckespinnar 43mm.
