SAMBM

Sam

Dörrmagneter

Användningsområde

ASSA ABLOY SAM-magneter för infällt montage i skjut eller slagdörrar.
ASSA ABLOY SAM-magneter används med fördel i utrymningsapplikationer
eller då annan låsning inte är möjlig.

Viktigt att notera.

ASSA ABLOY SAM-magneter är en så kallade ”skjuvmagneter” och skall ej användas som en konventionell magnet.

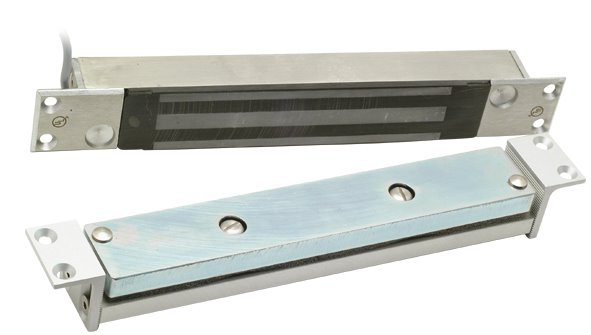

ASSA ABLOY SAM-magneter med ankare monteras infällda i karm respektive dörr.
Angiven hållkraft gäller krafter i sidled.
Det är väsentligt för funktionen att luftgapet mellan magnet och ankare ej överstiger 2 mm.

Egenskaper

ASSA ABLOY SAM-magneter har inga hindrande mekaniska delar.
Med sin effektiva magnetkraft håller de dörrar ”låsta”, men är ändå snabbt och säkert öppningsbara vid utrymning genom att kretsen bryts via brandlarm eller nödöppningsknappar.
ASSA ABLOY SAM-magneter är skyddade mot sabotage såsom lack, sprayfärg eller slagmärken på kontaktytorna och är utrustade med indikering att magneten är låst och säkrad. (Gäller ej SAM 2)

ASSA ABLOY SAM-magneter har låg strömförbrukning vilket medför lång livslängd.
De är vattentäta upp till IP 67 vilket möjliggör montage utomhus och i extra tuffa miljöer.
Omgivningstemp. – 40 °C - + 60 °C

Typ

 Dörrtyp Hållkraft (kg) Spänning (VDC)
-10% +30%		 Ström-
förbrukning (mA)		 Mått
(L×H×B mm)
SAM SCM Skjut eller

slagdörr

 455 12-24 12 VDC: 350

24 VDC: 175

 Magnet:

241,3×38,1×28,6
Ankare:
244,5×36,5×28,6
SAM2 Skjut eller slagdörr 280 24

24 VDC: 175

 Magnet:

182,9×29,2×23,9
Ankare:
182,9×29,2×25,4

Användningsområde

ASSA ABLOY ABLOY SAM-magneter för infällt montage i skjut eller slagdörrar. ASSA ABLOY ABLOY SAM-magneter används med fördel i utrymningsapplikationer eller då annan låsning inte är möjlig.
Lämpliga platser kan vara nödutrymningsdörrar i industrier, sporthallar, varuhus, högfrekventa dörrar samt där annan elektrisk låsning inte är möjlig eller lämplig, t.ex. altandörrar och portar.
Tack vare sina goda korrosionsegenskaper passar ASSA ABLOY ABLOY dörrmagneter i miljöer som ställer höga krav på miljötålighet t.ex. grindar och spolhallar.

Funktion

ASSA ABLOY ABLOY SAM-magneter är en så kallade "skjuvmagneter" och skall ej användas som en konventionell dragmagnet. ASSA ABLOY ABLOY SAM-magneter med ankare monteras infällda i överkanten mellan karm respektive dörr. Angiven hållkraft gäller krafter i sidled. Det är väsentligt för funktionen att luftgapet mellan magnet och ankare ej överstiger 2 mm.

Egenskaper

ASSA ABLOY dörrmagneter har inga hindrande mekaniska delar.Med sin effektiva magnetkraft håller de dörrar "låsta", men är ändå snabbt och säkert öppningsbara vid utrymning genom att kretsen bryts via brandlarm eller nödöppningsknappar.
ASSA ABLOY dörrmagneter är skyddade mot sabotage såsom lack, sprayfärg eller slagmärken på kontaktytorna och är utrustade med indikering att magneten är låst och säkrad.
ASSA ABLOY dörrmagneter är tillverkade av rostfritt stål och ytbehandlat ankare.ASSA ABLOY dörrmagneter har låg strömförbrukning vilket medför lång livslängd.De är vattentäta upp till IP 67 vilket möjliggör montage utomhus och i extra tuffa miljöer.
Omgivningstemp. - 40 °C - + 60 °C
