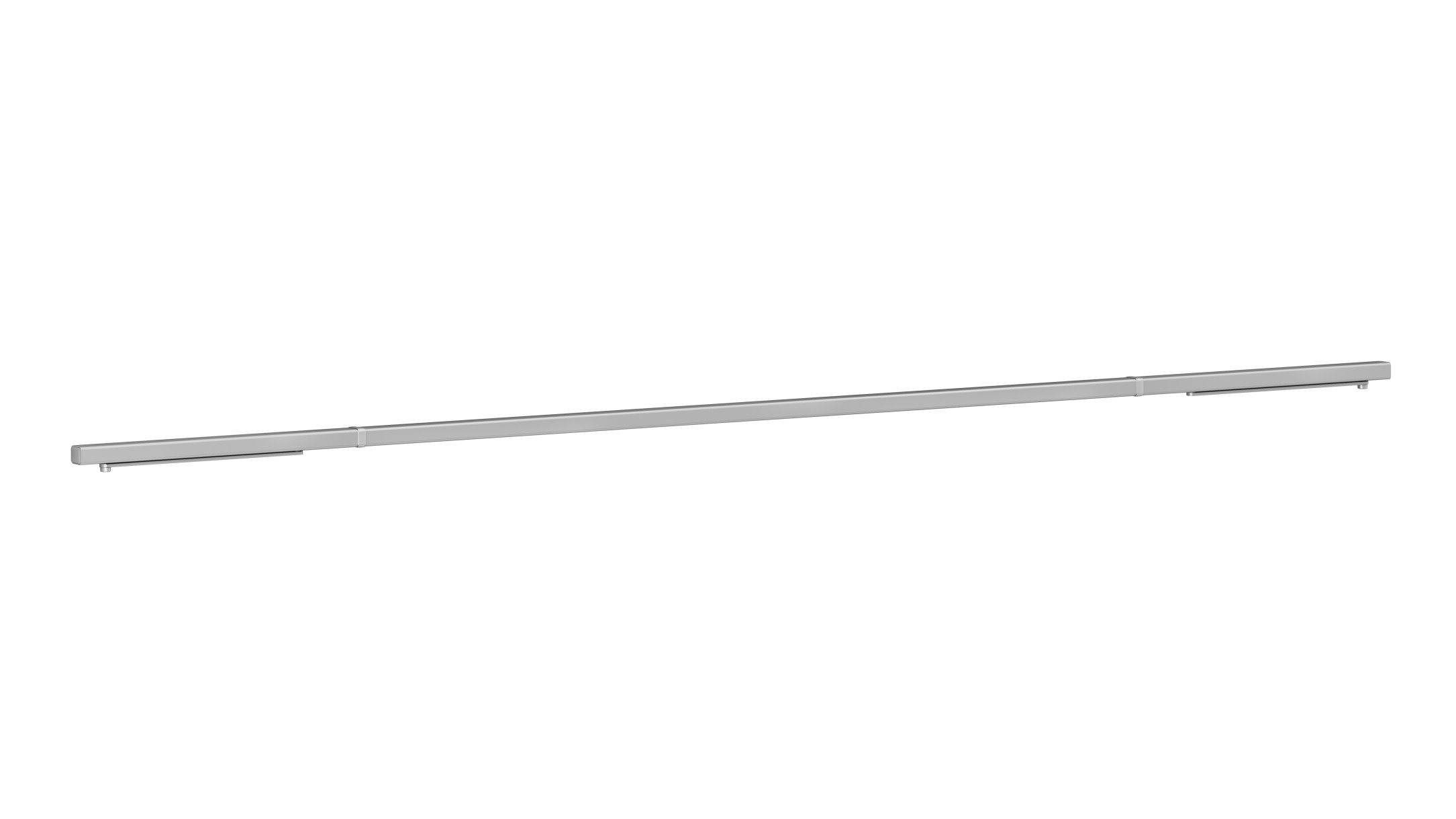

G461, koordinator

Användningsområde

ASSA ABLOY dörrstängare klarar kraven enligt EN 1155 och EN 1158 för de flesta typer av brandavskiljande dörrar. De lämpar sig för en eller flera brandklassade dörrar. ASSA ABLOY branddörrstängarsystem garanterar ett lätt och användbart system, för total säkerhet vid brand för enkel- eller pardörr med mekanisk koordinator. ASSA ABLOY branddörrstängarsystem är ett komplett system för olika individuella lösningar för alla användningsområden.Lämplig att använda tillsammans med dörrstängare och dörrautomatik.

Egenskaper

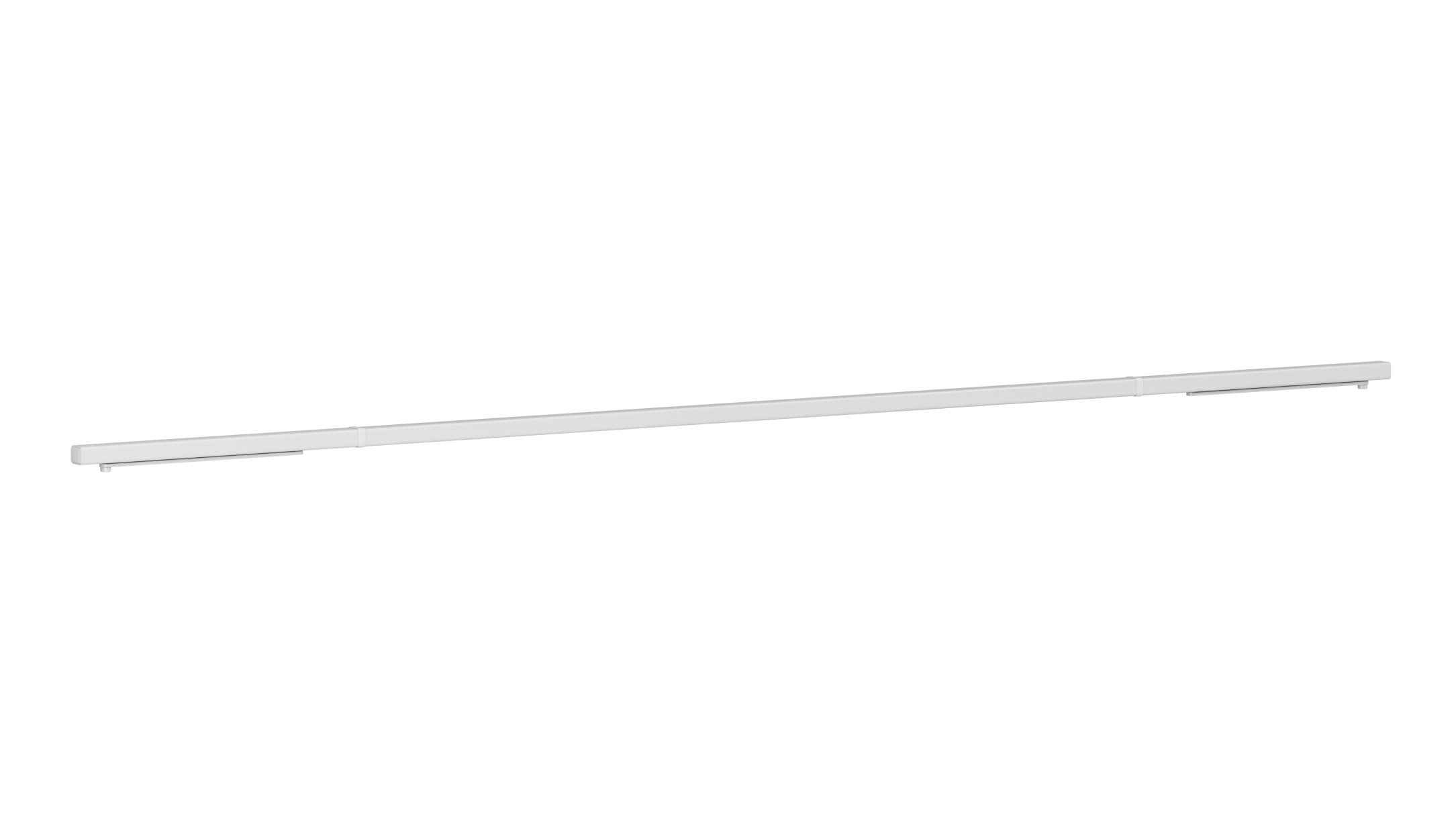

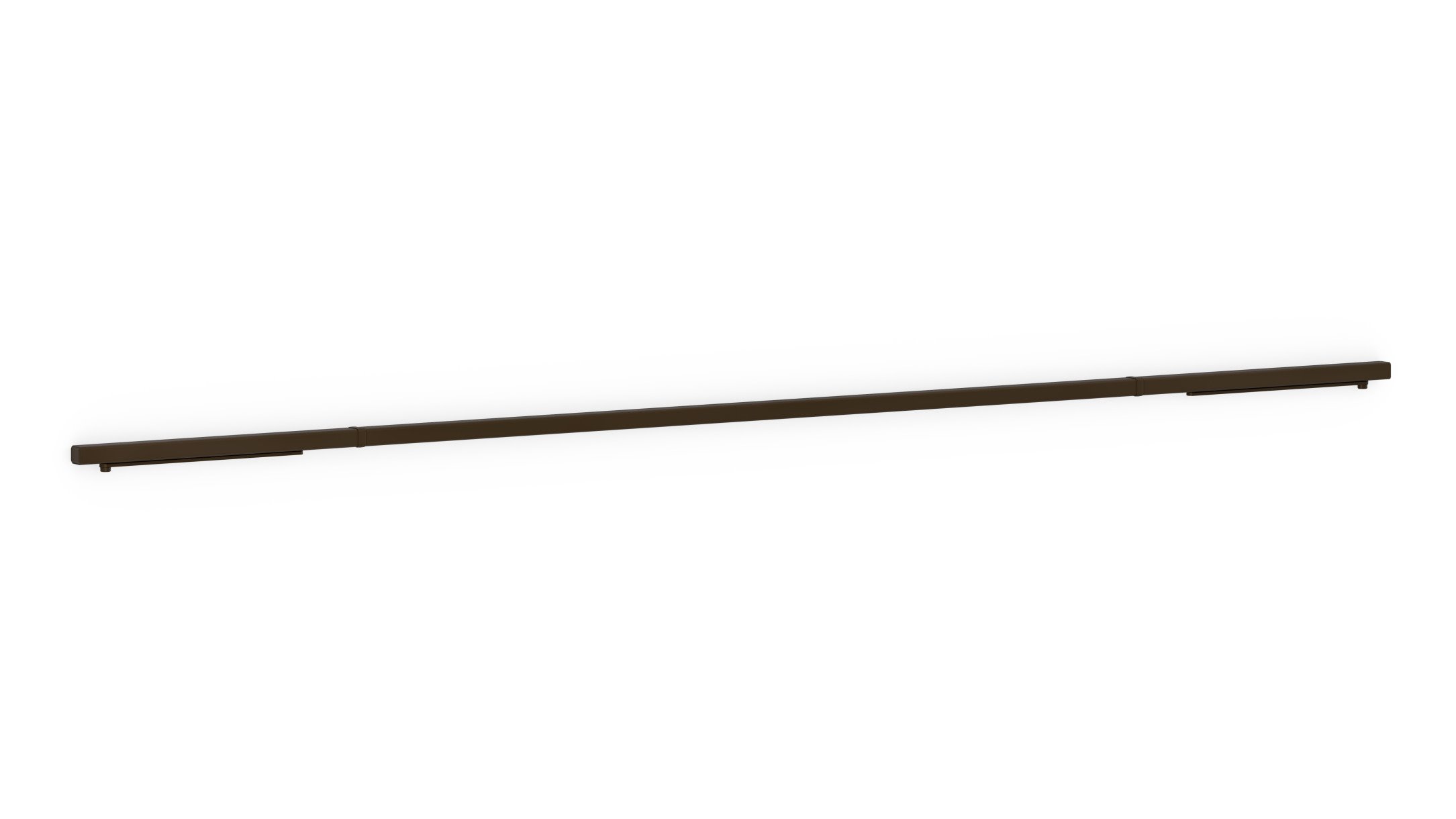

  • Glidarm G461
  • Glidarm G461 monteras tillsammans med 2 st DC700 ( Beställes separat )
  • Glidarm med inbyggd mekanisk dörrkoordinator för pardörr
  • Monteringssätt: på karm på gångjärnssida och på karm anslagssida
  • För montering på gångjärnssida är öppningsvinkel justerbar till max 150°
  • För montering på anslagssidan är öppningsvinkel max justerbar till ca 120°
  • Önskas mer öppningsvinkel än 150° använd dörrstängarhus DC700AC för montage på gångjärnssidan
  • Kan användas på vänster- och högerhängda dörrar
  • Vridlager A150 kan användas på det aktiva dörrbladet tillsammans med en DC700 på det passiva dörrbladet och en glidskena G461 för koordinering av brandklassad pardörr, där en slagdörrsautomatik är monterad på anslagssidan av den aktiva dörren
  • Vridlager A150 bygger på samma dörrstängarhus som DC700, designmässigt är de identiska
  • Glidskenan justerbar 14 mm i höjdled
  • Klarar kraven enligt EN 1154/1158
  • Vid montage på anslagssidan behövs tillbehör G120
  • Dörrbredd mellan C/C gångjärn 1350-2800 mm gångjärnssida och 1400-2800 mm anslagssida
  • Minsta bredd passivt dörrblad: 350 mm
  • Standardfärger: silver, brun, svart, vit och rostfritt
  • Vikt: 2,6 Kg
  • Mått: Höjd 31 mm, djup 34 mm, längd beror på dörrbredd
  • Dörrmedbringare 2010, A101 eller A102 skall monteras på passivt dörrblad för att säkerhetsställa koordinatorns funktion































Funktion

  • Om det aktiva dörrbladet är öppet, oavsett öppningsvinkel så kommer det att stanna i sin position så fort det passiva dörrbladet öppnas
  • Detta möjliggör att det passiva dörrbladet kan passera det aktiva och därmed alltid stänga först
  • Koordinator G461 säkerställer att dörrbladen på en pardörr alltid stänger i rätt ordning
  • G461 säkerställer att branddörren förblir intakt efter varje passering

Tillbehör

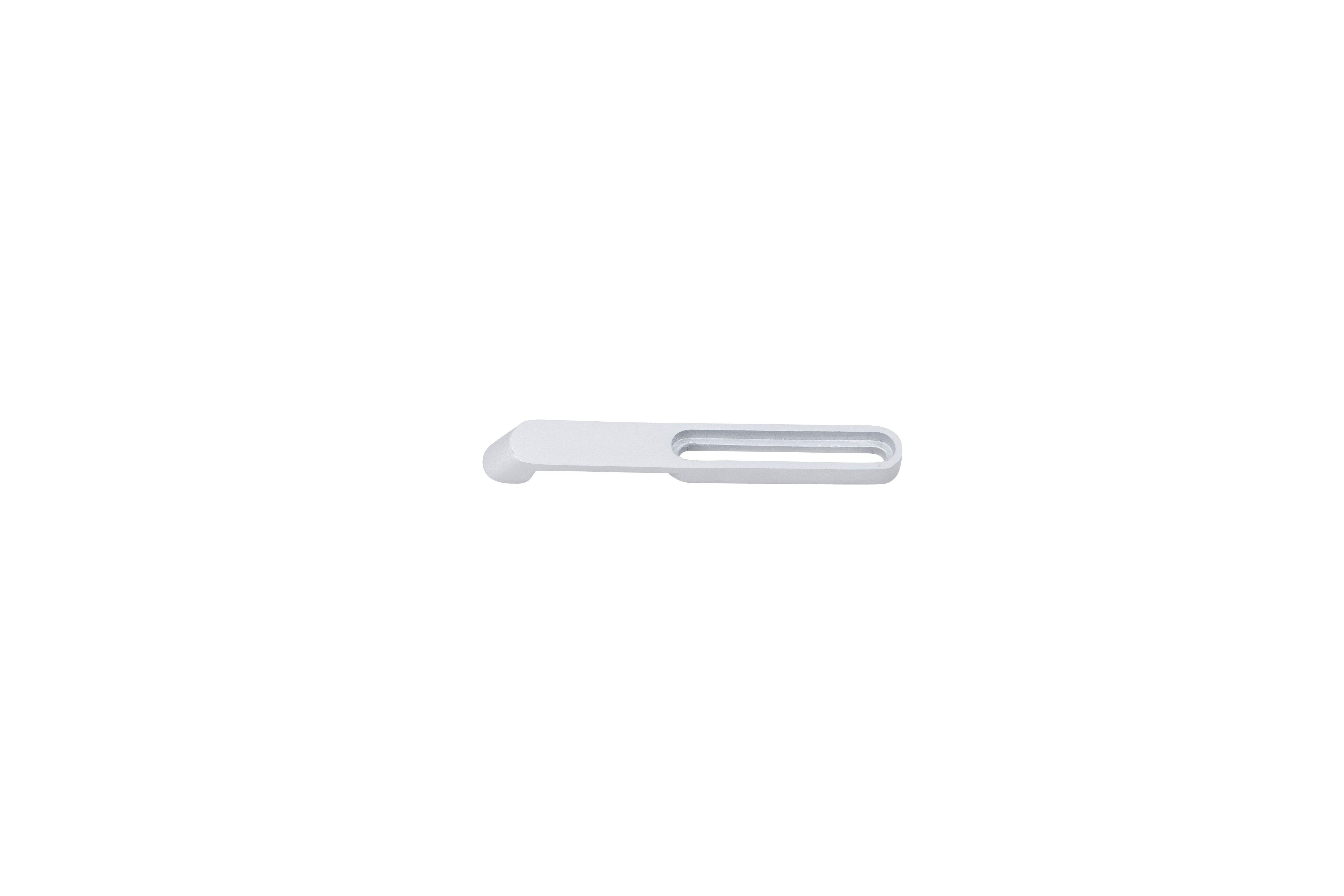

  • Tillbehör arm G120 för montage på anslagssidan, 1st behövs per pardörr
  • Monteringsplatta A115 för glidarm G460-G464, 1 per glidskena vid behov

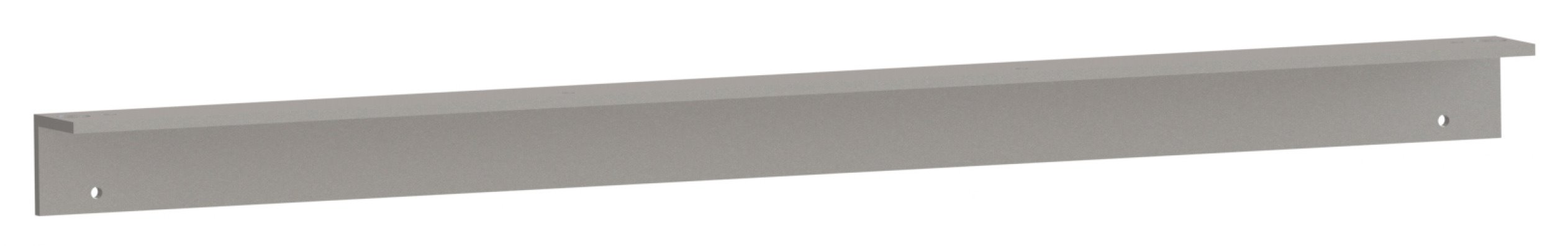

  • Vinkelkonsoll A116 för glidarm G460- G464, 1 st per glidskena vid montage på anslagssidan
  • Vinkelkonsoll A117, 1st behövs för att montera mellan de två vinkelkonsollerna A116 på en pardörr vid montage på anslagssidan
  • Förlängd täckkåpa DCA113, till G461-G464, för pardörrar med C/C-mått gångjärn 2800-3200 mm, OBS! endast för montage på gångjärnssida

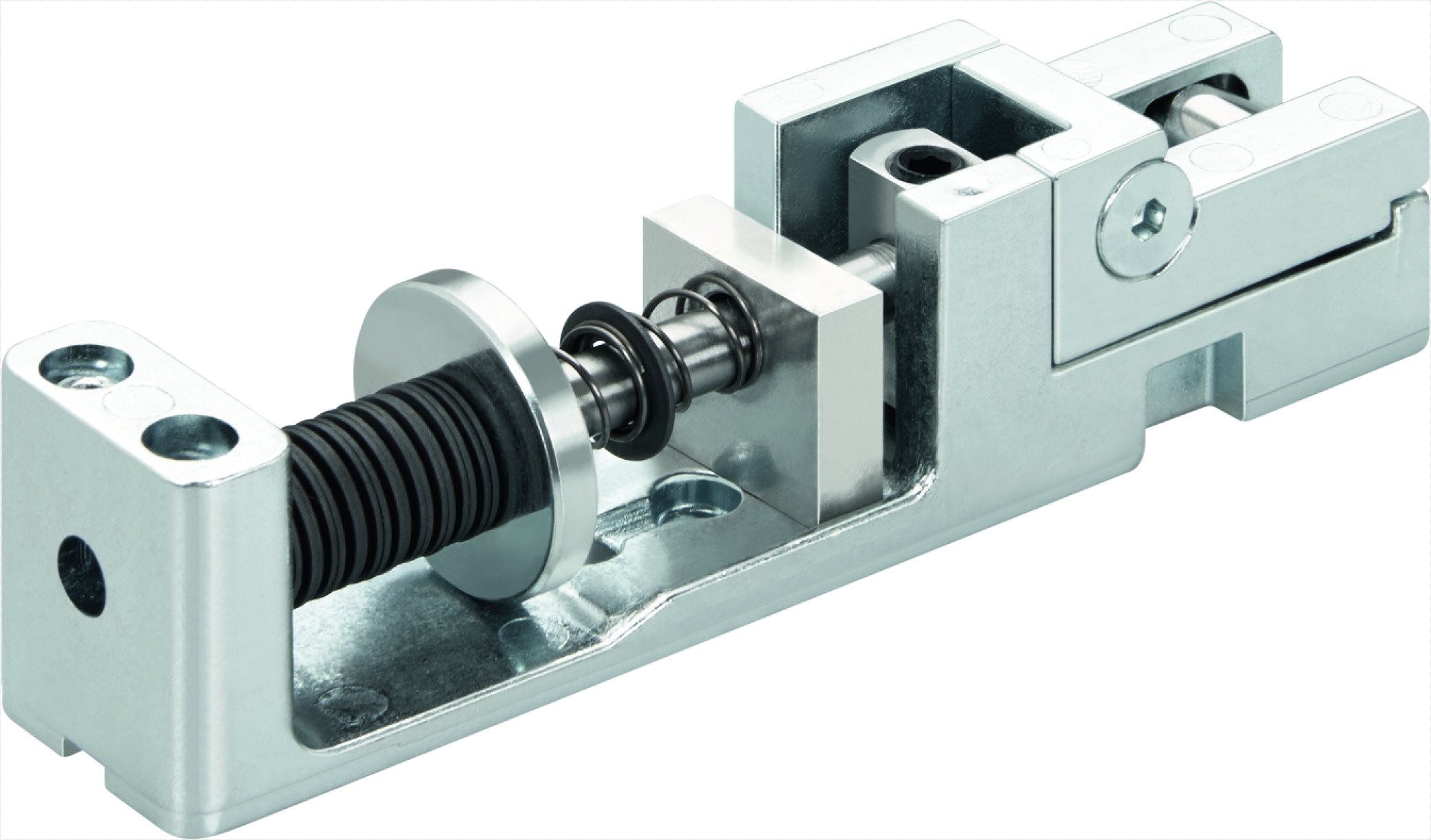

  • Mekaniskt uppställningsenhet A114, för glidarm G461
  • A114 monteras endast på passivt dörrblad
  • OBS! Uppställningsenhet A114 får EJ användas på dörrar i brandcellsgräns.
  • Vridlager A150, används tillsammans med 1 st DC700 och 1 st koordinator G461 på gångjärnssidan om man monterat en dörrautomatik på anslagssidan på en pardörr, för att säkerhetsställa koordinationen av dörrbladen

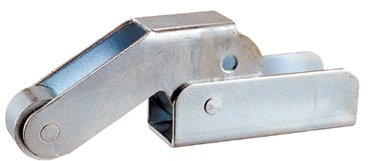

  • Dörrmedbringare 2010, A101, A102

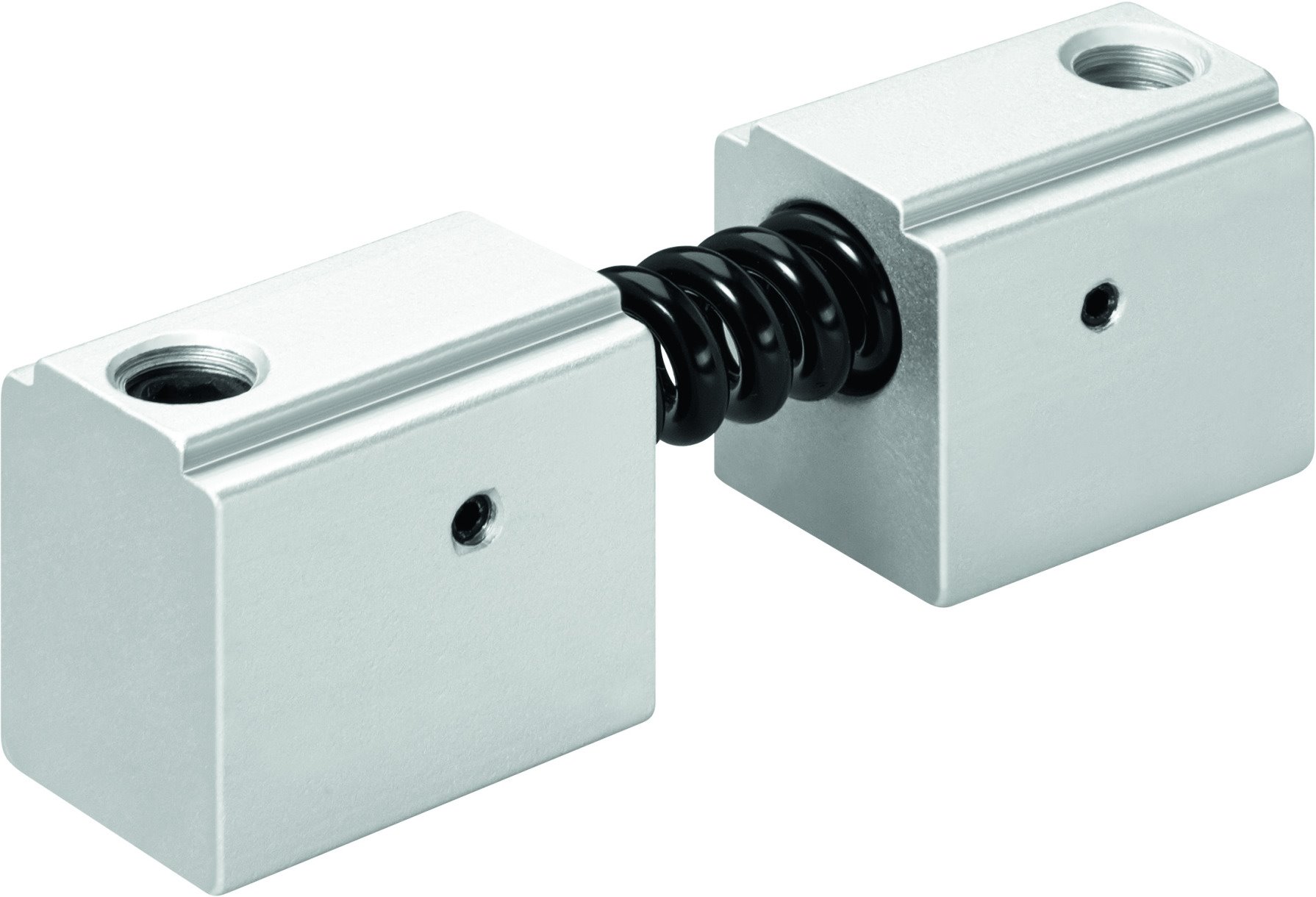

  • A191 Öppningsdämpare
