DC500

Användningsområde

ASSA ABLOY DC500-serien passar för alla typer av ytter, inner- och branddörrar, där en säker och kontrollerbar stängning erfordras. Dörrbredd upp till 1100 mm. Har en Cam Motion teknik som medför ett lätt öppningsmotstånd

Egenskaper

  • Glidarmar med olika egenskaper används tillsammans med denna dörrstängare ( beställes separat )

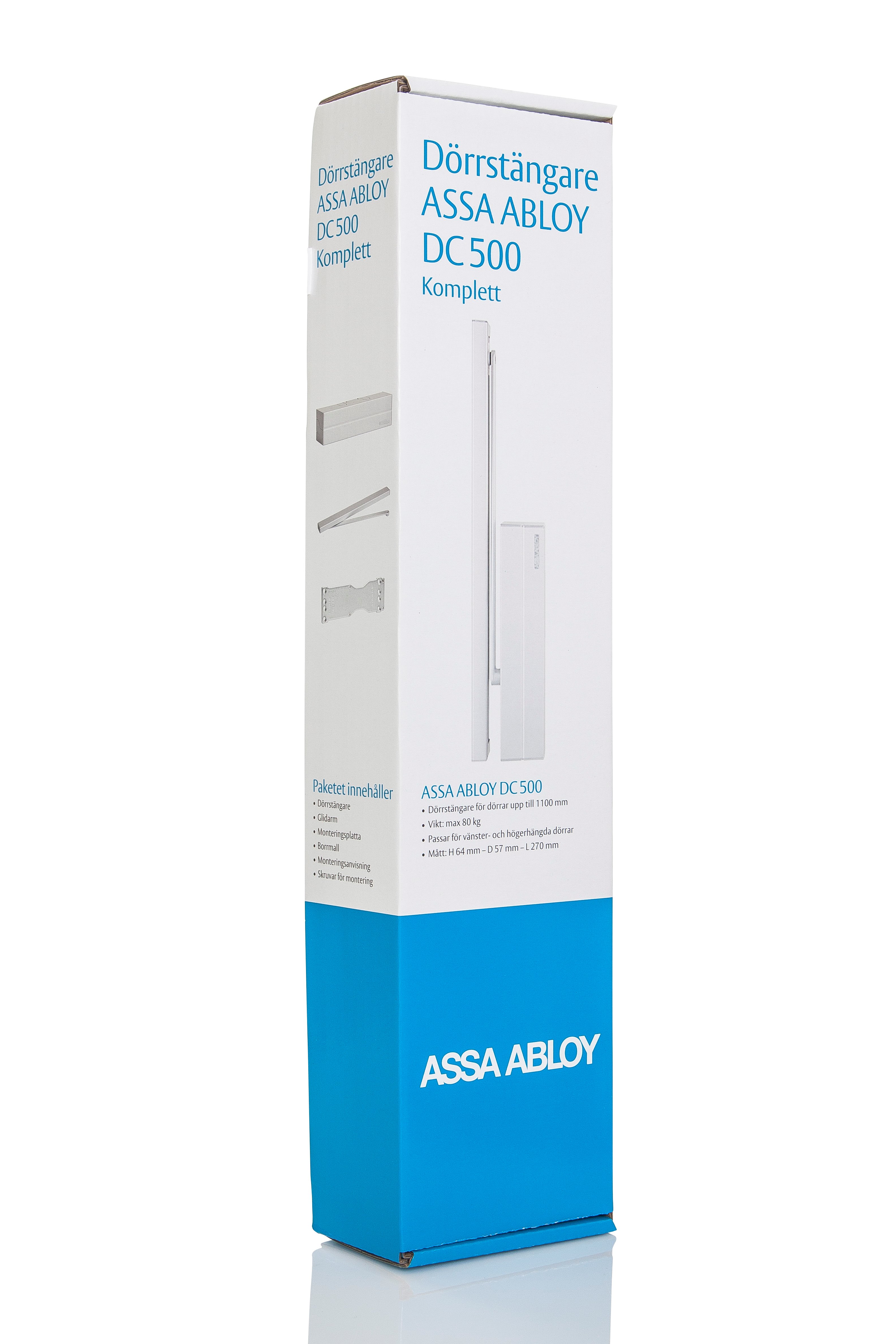

  • Finns som komplett förpackning, gäller endast silver: Inkl. dörrstängarhus DC500, Glidarm G195, Montageplatta A120
  • Justerbar fjäderkraft EN 1-4,
  • 9 Nm-26 Nm Stängningsmoment
  • Max dörrbredd: 1100 mm
  • DC500 klarar klass C5, mycket högfrekvent användning, minst 500 000 testcykler
  • Justerbar axel i höjdled upp till 14 mm ger en enklare installation
  • Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms
  • Öppningsvinkel gångjärnssida upp till ca 170°
  • Öppningsvinkel anslagssida upp till ca 120°
  • Godkänd enligt EN1154.
  • Temperaturområde: -15 till +50 grader
  • Typgodkänd för branddörrar EI60
  • Passar för vänster- och högerhängda dörrar
  • Dold montageplatta
  • Standardfärger: silver, vit, brun, svart
  • Mått: Höjd 64 mm, djup 57 mm, längd 270 mm

Funktion

  • ASSA ABLOY DC500 är en kamskivedörrstängare, där glidskena används men stängningskraften bibehålles.
  • Kamskivetekninken har också fördelen att öppningsmotståndet i förhållande till stängningskraften är lättare än för en normal dörrstängare.
  • Vid montage på anslagssidan tillsammans med glidarm G195 rekommenderas öppningsdämpare A153

Tillbehör

  • Glidarm G195
  • Vinkelkonsol A104 för glidarm G195

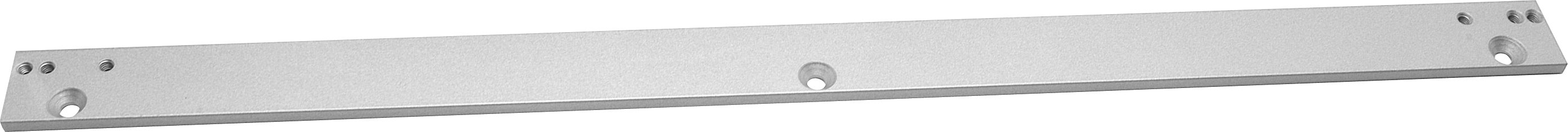

  • Montageplatta A120 för DC500/DC700
  • Montageplatta A115 för glidarm G195, G460-G464
  • Montageplatta A130, passar endast glidarm G195, 30x505 mm
  • Montageplatta A136, passar endast glidarm G195, 40x505 mm
  • Uppställningsenhet A152 för glidarm G195 (får ej användas i brandcellsgräns)
  • Öppningsdämpare A153 för glidarm G195
  • Vridlager A150, används tillsammans med 1 st DC500 / DC700 och 1 st koordinator G461 på gångjärnssidan om man monterat en dörrautomatik på anslagssidan på en pardörr, för att säkerhetsställa koordinationen av dörrbladen.
