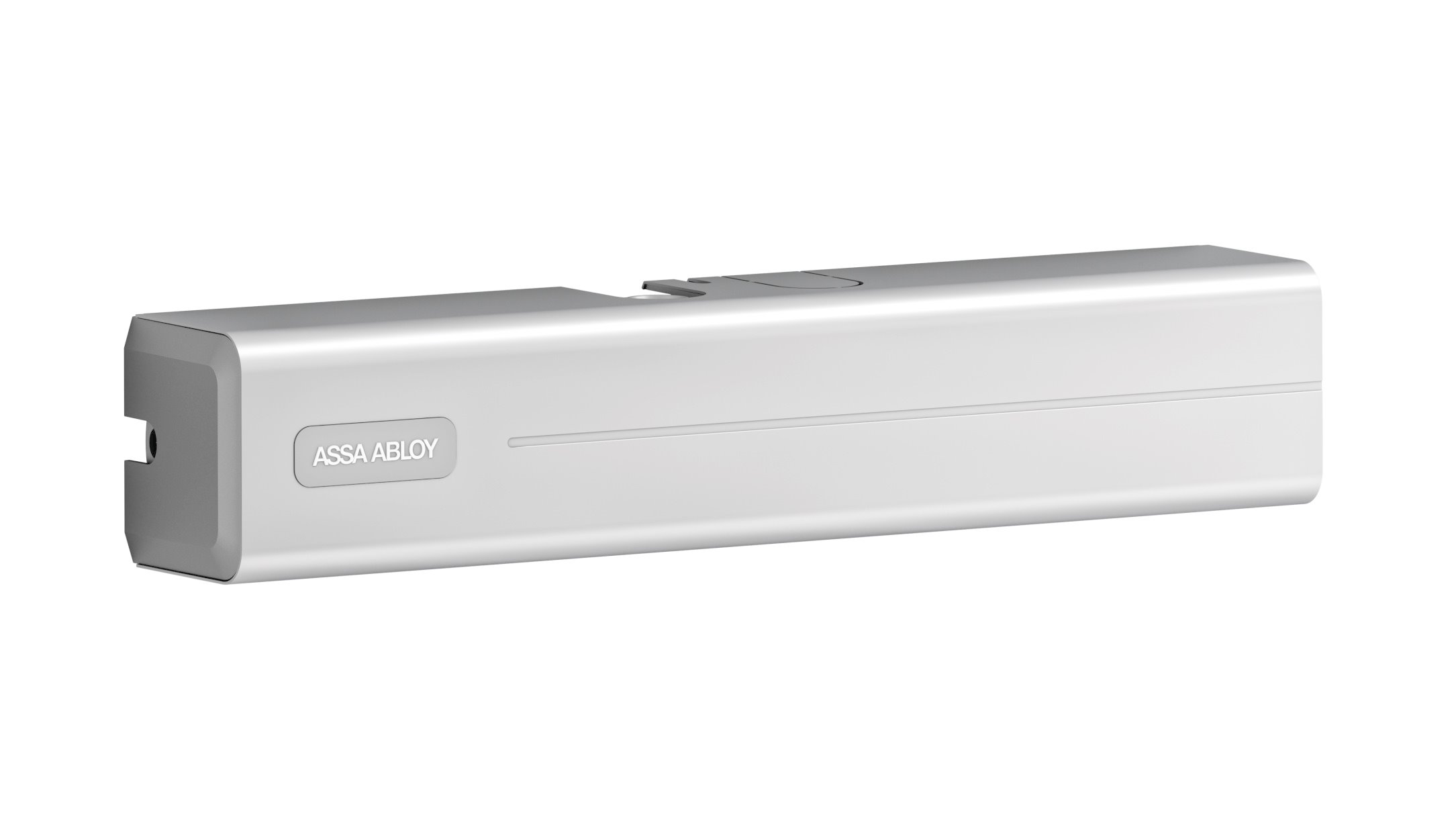

DC700G-FM

Användningsområde

• DC700G-FM Free Motion är ett dörrstängarhus för brand och rökavskiljande dörrar med frisvingfunktion. Lämpar sig för övervakning av en eller flera brandklassade dörrar.
• Artiklar som EJ ingår i förpackningen, dessa beställes separat: A120 Monteringsplatta, G795 Glidarm Freeswing, A189 Styrmodul


Egenskaper

• Elektrohydraulisk frisvingfunktion med magnetuppställning
• Justerbar fjäderkraft EN 3-6, 18 Nm-54 Nm Stängningsmoment
• Klarar klass C5, mycket högfrekvent användning, minst 500 000 testcykler
• Max dörrbredd 1400 mm
• Kan användas på enkel eller pardörr
• Justerbar axel i höjdled upp till 14 mm ger en enklare installation
• Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms
• Öppningsvinkel upp till 160° på gångjärnssidan
• Öppningsvinkel anslagssida ca 120°
• Godkänd enligt EN1154/EN1155.
• Typgodkänd för branddörrar
• Passar för vänster- och högerhängda dörrar
• Magnetuppställningsvinkel börjar från 0 - 160º
• Strömförsörjning 24 V DC
• Strömförbrukning 90 mA
• Standardfärger: Silver, vit, brun, svart.
• Mått: Höjd 64 mm, djup 57 mm, längd 327 mm

Funktion

• Vid första öppning av dörren inträder frisvingfunktion på dörrstängaren där öppningsmotståndet helt kopplas bort med hjälp av magnetfunktionen i dörrstängaren
• Dörrstängarens magnetfunktion är kopplad till ett brandlarmssystem som vid händelse av brand bryter spänningen 24V/DC och med följd att dörren stänger
• Magnetuppställningsvinkel börjar från 0 - 160º

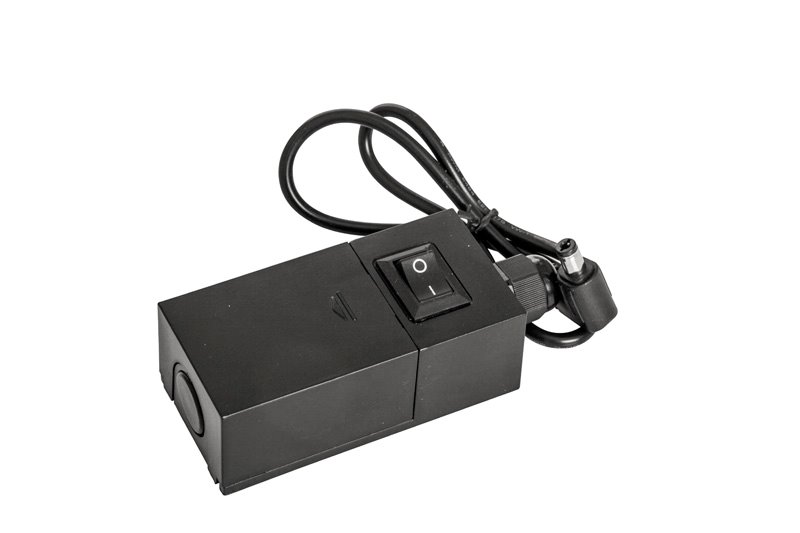

• Branddörrstängarknapp rekomenderas för manuell stängning

Tillbehör

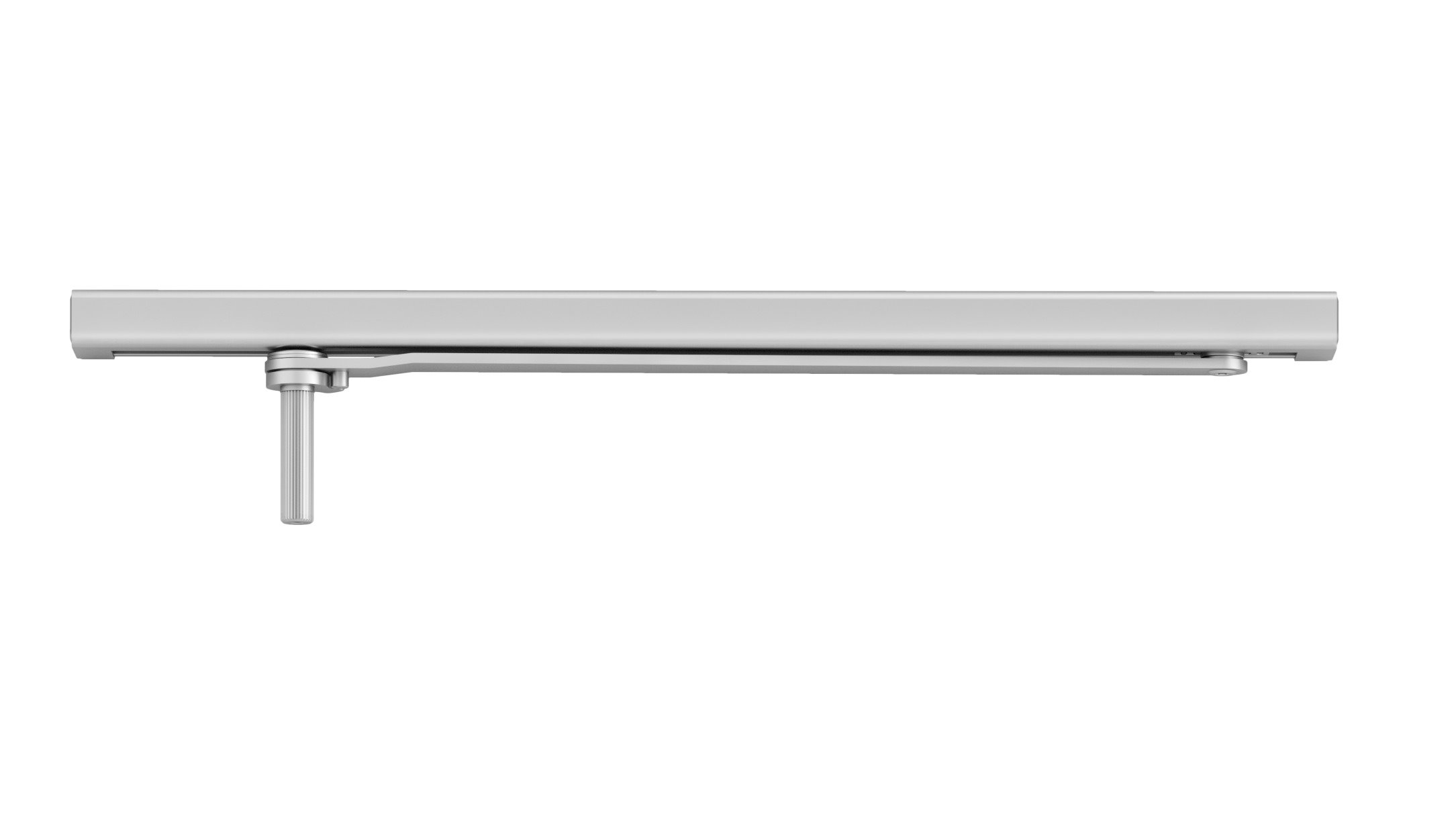

• Glidarm med frisvingfunktion G795
• Styrmodul A189 måste användas vid dörrmontage på gångjärnssidan för att få karmöverföring
• Dörrmedbringare ASSA ABLOY 2010 används för att säkerställa dörrkoordinatorns funktion
