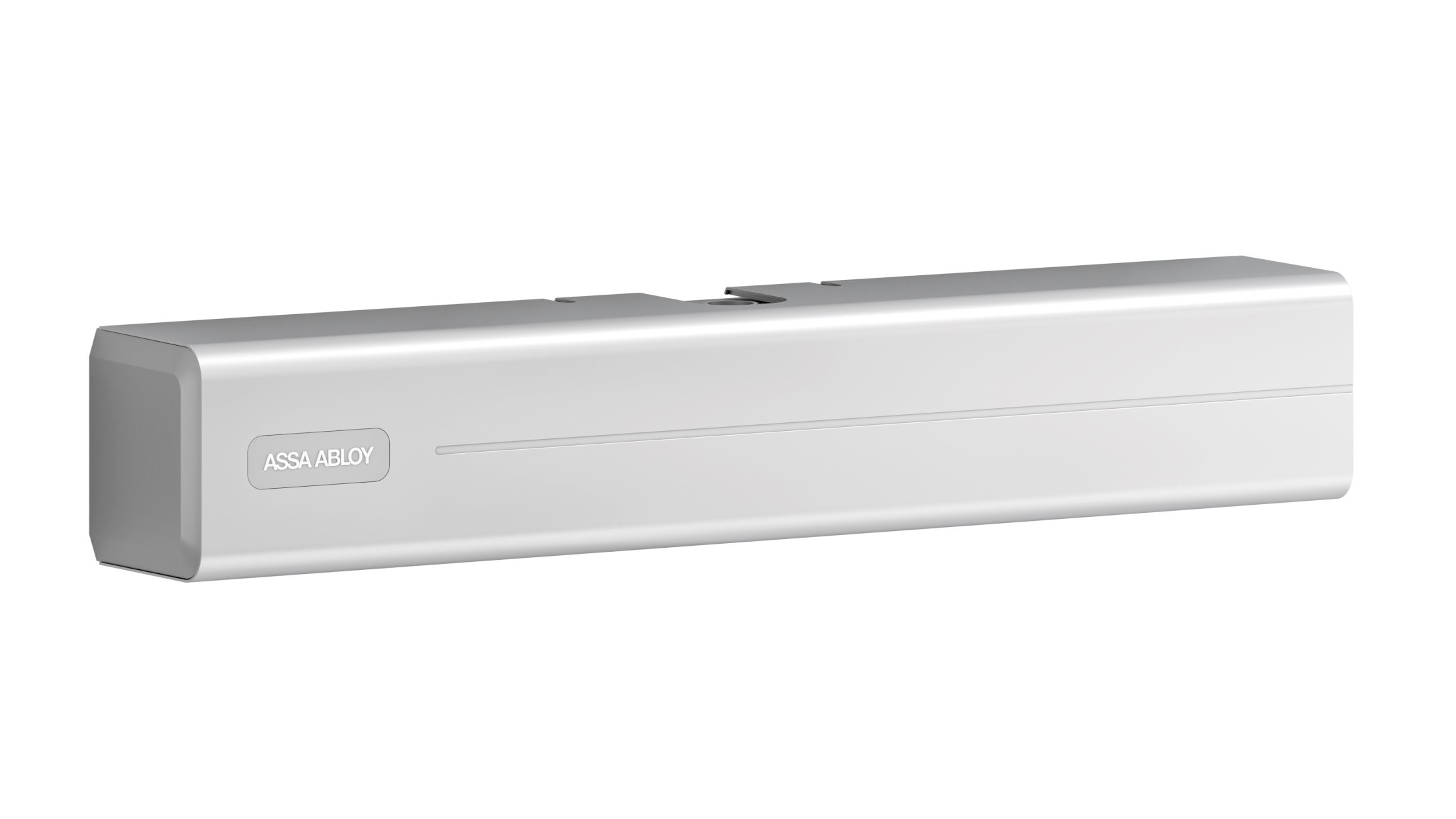

DC640

Användningsområde

DC640 för brand och rökavskiljande dörrar. Lämpar sig för övervakning av en eller flera brandklassade dörrar.

Montageplatta ingår i förpackning till dörrstängarhus.

Artiklar som säljs separat:

Armar

A140 Styrmodul

Egenskaper

  • Elektrohydraulisk dörrstängare med magnetuppställning
  • Justerbar fjäderkraft EN 3-6, 18 Nm-54 Nm Stängningsmoment
  • Max dörrbredd 1400 mm
  • DC640 klarar klass C5, mycket högfrekvent användning minst 500 000 testcykler
  • Justerbar axel i höjdled upp till 14 mm möjliggör en mer flexibel installation
  • Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms
  • Öppningsvinkel: ca 180º gångjärnssida, ca 125º anslagssida
  • Möjliga montagesätt med standardarm: på dörrblad på gångjärnssidan, eller på karm på anslagssidan
  • Möjliga montagesätt med glidarm: på både dörrblad och karm på gångjärnssida, eller på karm anslagssida
  • Godkänd enligt EN1154/EN1155
  • Typgodkänd för branddörrar
  • Passar för vänster- och högerhängda dörrar
  • Montageplatta ingår i förpackning
  • Magnetuppställningsvinkel 75 - 180º
  • Strömförsörjning 24 V DC
  • Strömförbrukning 90 mA
  • Tillbehör och utrustning för många olika användningsområden
  • Standardfärger: Silver, vit, brun, svart.
  • Mått: Höjd 71 mm, djup 63 mm, längd 400 mm

Funktion

  • Vid första öppning av dörren med frisvingarm inträder frisvingfunktion på dörrstängaren och öppningsmotståndet kopplas helt bort genom magnetfunktionen i dörrstängaren
  • Dörrstängarens magnetfunktion är kopplad till ett brandlarmssystem som säkrar upp att dörren alltid stänger vid brandlarm
  • Magnetuppställningsvinkel är från ca 75 - 180 grader

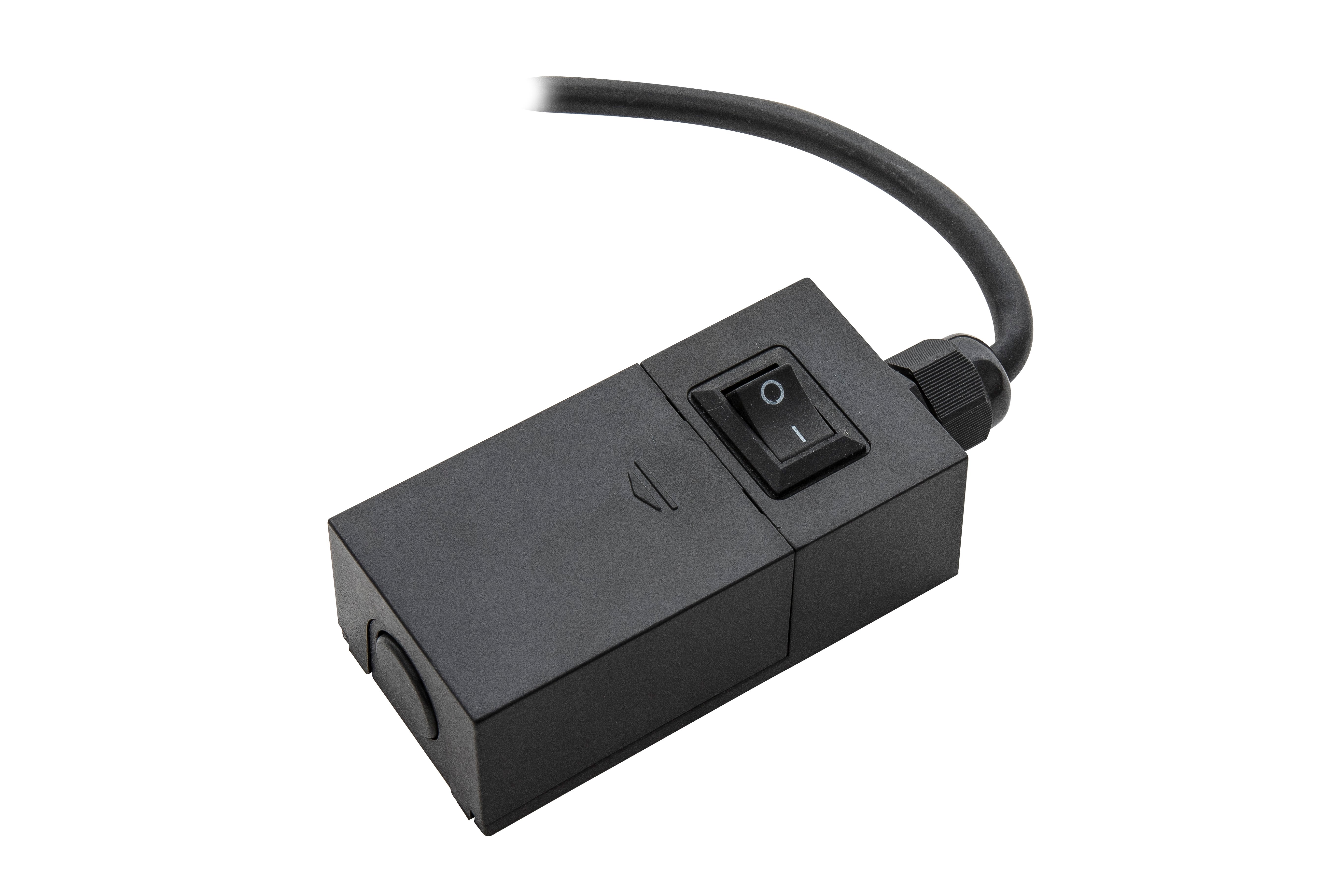

  • Dörrstängarknapp rekommenderas för manuell stängning

Tillbehör

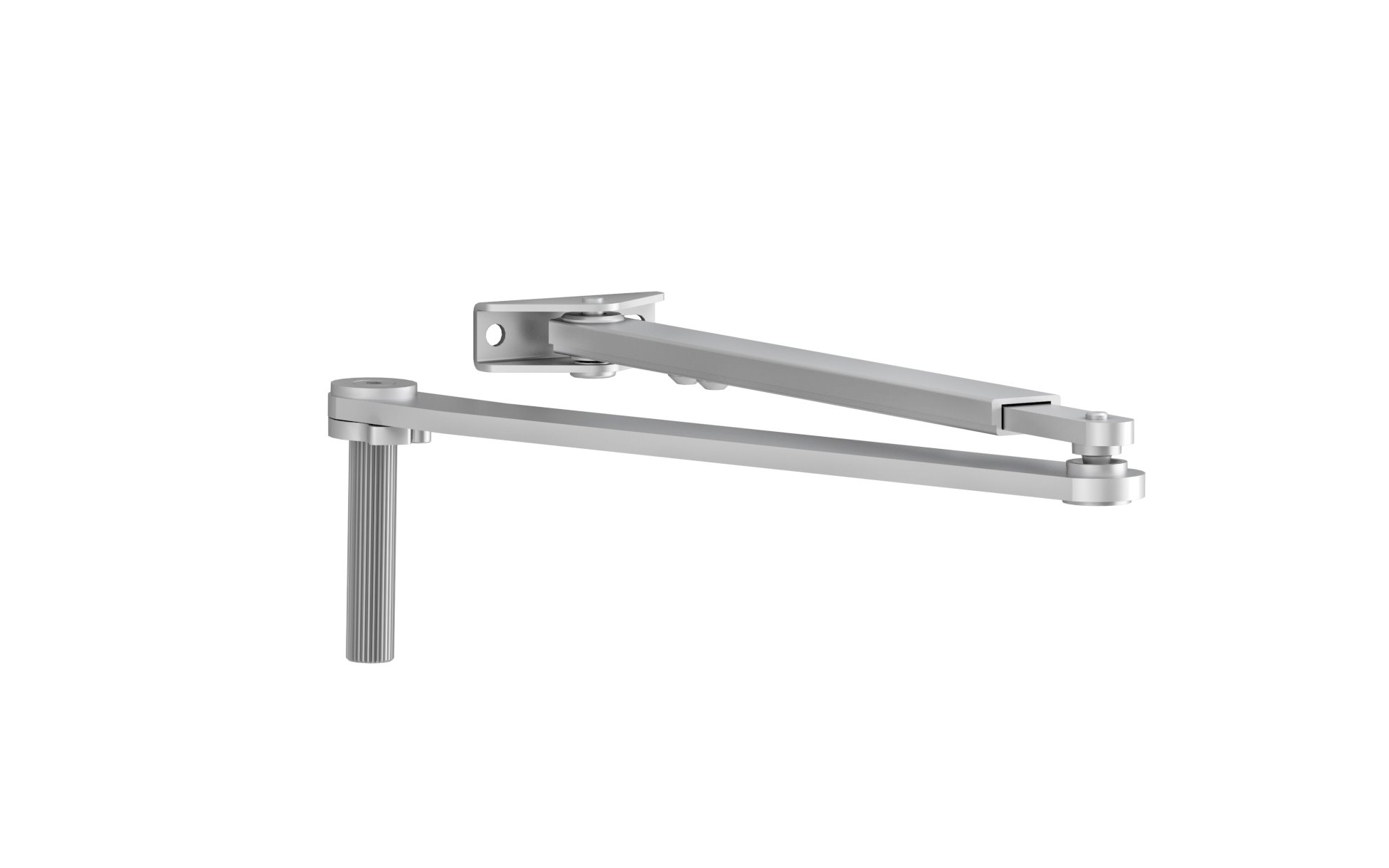

  • Standardarm L190, karmdjup 0-100 mm
  • Standardarm Förlängd L198, karmdjup 100-200 mm
  • Standardarm med frisvingfunktion L690, karmdjup 0-100 mm
  • Styrmodul A140 måste användas vid montage på dörrbladet och gångjärnssidan för att få en karmöverföring

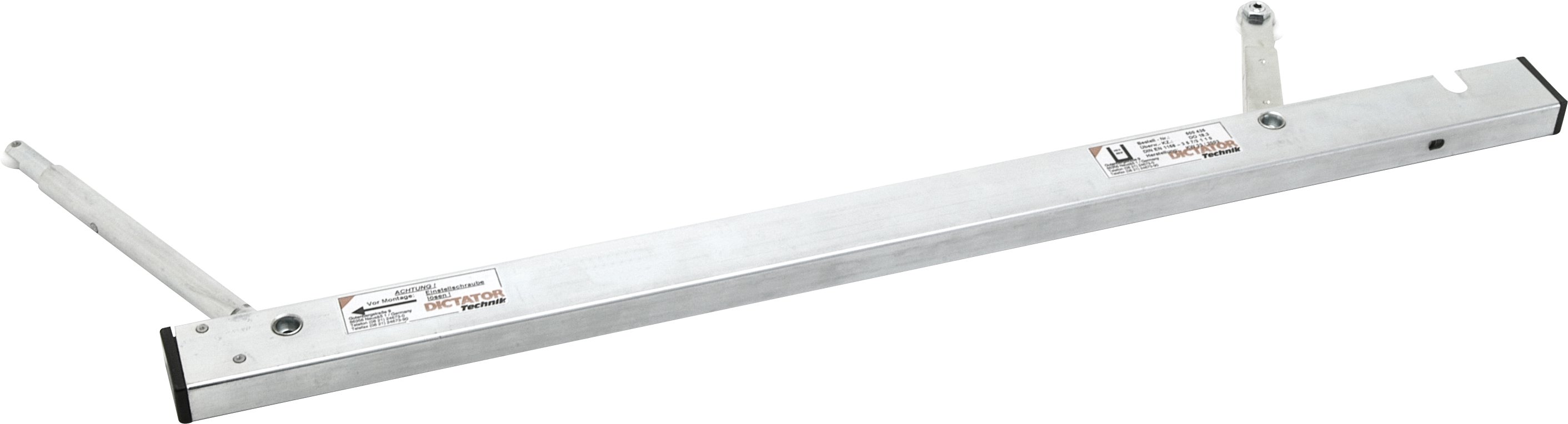

  • Koordinator ASSA ABLOY 2000 används för koordinering av pardörrar
  • Dörrmedbringare ASSA ABLOY 2010 bör används för att säkerställa dörrkoordinatorns funktion
