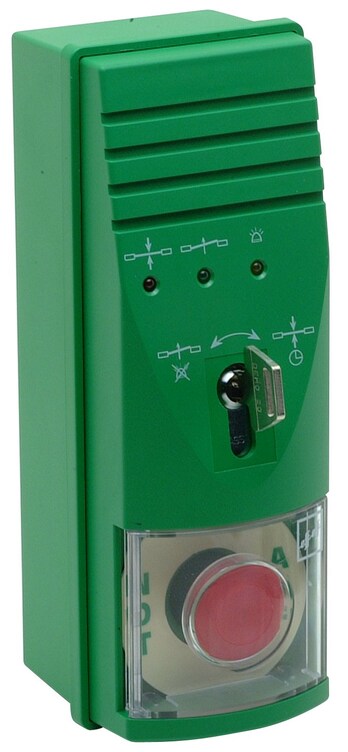

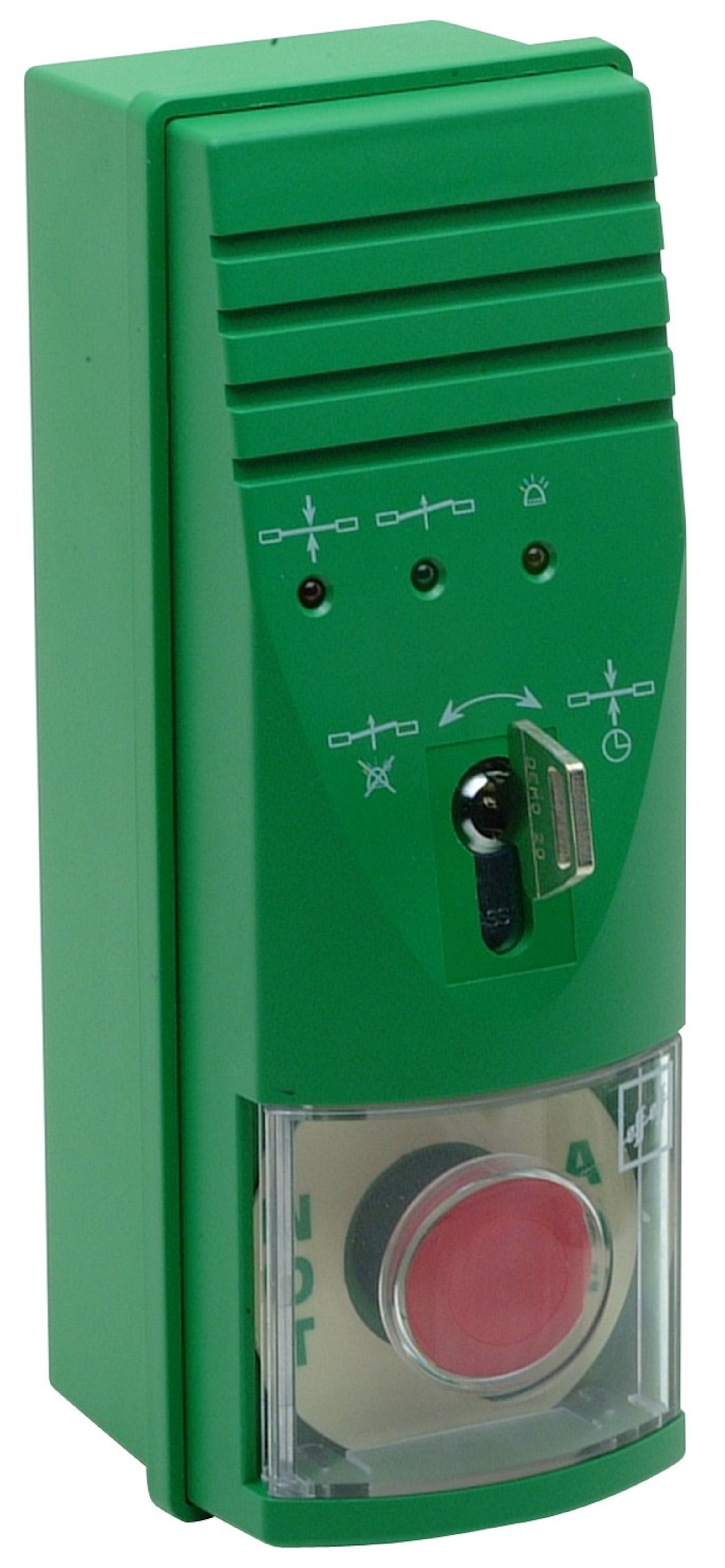

Nödterminal 1340-20

Användningsområde

ASSA ABLOY 1340-20 är en kompakt utformad kontrollterminal för drift och övervakning av utrymningsdörr.

Funktion

Terminalen fungerar som central för olika typer av elektriska låsningar och erbjuder enkel installation och maximal flexibilitet.
När den röda knappen trycks in öppnar låset(en) och utrymning kan ske.

Egenskaper

• Kontrollterminalen är försedd med en elektronikenhet som styr en dörrmiljö med en eller två elektriska låsenheter.
• Försedd med siren som ljuder vid utrymning via nödöppningsknappen
• Belyst nödutrymningsknapp med efterlysande dekal
• Kontrollerad passage kan ske med nyckel eller kod / kortläsaranläggning
• Kan kopplas till brand- / utrymningslarm
• Skall kopplas till elektrisk låsning med omvänd funktion
• Terminalen kräver indikering ”lås låst” och ”dörr stängd”
• Uppfyller krav i CFPA European Guideline 2:2002

Teknisk data

Spänning                                                24 VDC ± 15 % stabiliserad

Max. rippel                                               1 V t-t

Ström totalt                                              1,0 A

Terminal internt                                 170 mA

För externa förbrukare (låsenh.)    830 mA

Färg                                                          Grön RAL 6032

Dimensioner (b x h x d)                         C:a 92,5×250×98 mm

Nödöppningsbrytare                             Belyst

Akustisk signal                                       107 dB/1m

Låscylinder                                              Halv DIN cylinder med vänsterlåsande

kam låst i 90 ° (t.ex. ASSA ABLOY 5823B01)Kapslingsklass                                      IP20

Temperatur krav                                     0° – 40 °C

Montering                                                 Vertikalt
