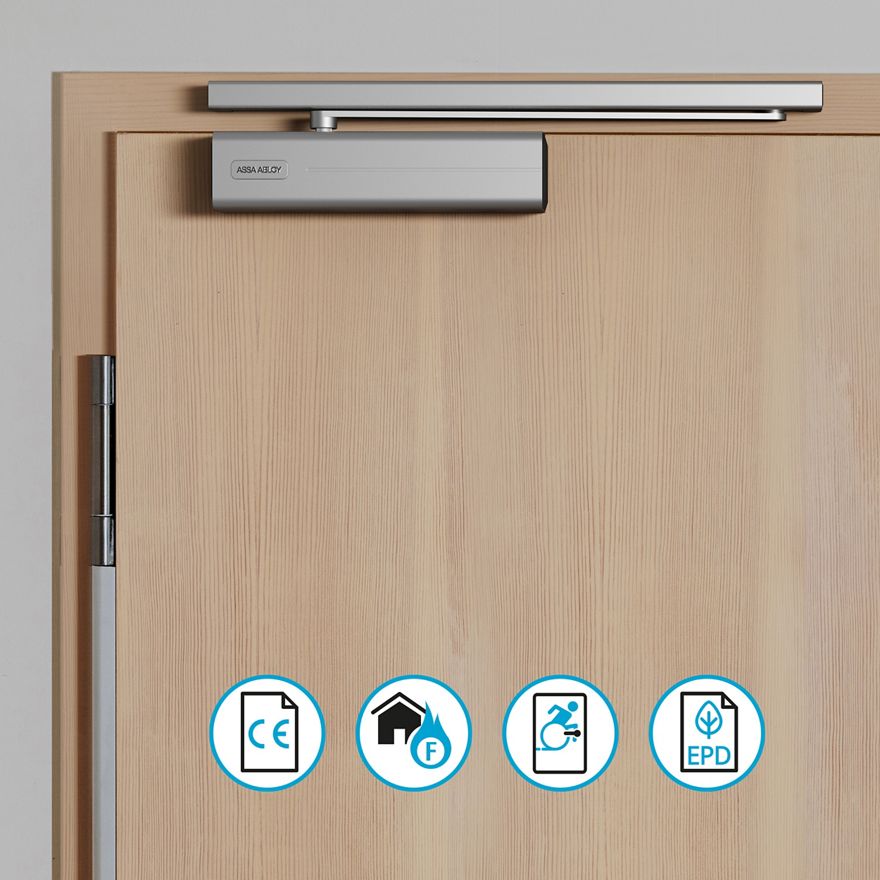

Samozamykacz DC700

ASSA ABLOY

EN 1154, samozamykacz rozmiar 3-6 z technologią Cam-Motion® i szyną prowadzącą do drzwi bez barier.

Samozamykacze z serii DC700 zapewniają precyzyjną kontrolę nad drzwiami, gdy należy zachować równowagę pomiędzy dostępem a ochroną. Szybko zmniejszająca się siła otwierania dzięki technologii Cam-Motion® sprawia, że drzwi otwierają się przy mniejszym wysiłku.

Certyfikowane na podstawie normy EN 1154, siła 3-6
Odpowiednie do drzwi przeciwpożarowych i dymoszczelnych
Do skrzydeł o szerokości do 1400 mm
Spełnia wymagania DIN 18040 (maks. szerokość skrzydła 1250 mm) i CEN/TR 15894

1 of 10

4 opcje montażu
Samozamykacz może być zamontowany zarówno na skrzydle jak i na ościeżnicy, po stronie zawiasowej oraz przeciwnej do zawiasów, bez jakichkolwiek modyfikacji czy akcesoriów dodatkowych - od razu po wyjęciu z pudełka
Oś wieloklinowa z regulacją wysokości
Zapewnia elastyczność, zapobiega błędom montażowym i umożliwia późniejszą regulację zbędnych bez kosztów i opóźnień
Niezależna regulacja
Prędkość główna zamykania i prędkość domknięcia są regulowane niezależnie, dzięki czemu wydajność samozamykacza można płynnie dostosować do sposobu użytkowania drzwi i aktualnej sytuacji
Różnorodność wykończeń
Nowoczesne, eleganckie wzornictwo z możliwością wyboru wykończenia i kolorów sprawia, że samozamykacze będą pasować idealnie do każdego rodzaju wnętrza

Cechy

Symetryczna konstrukcja krzywki umożliwia cztery opcje montażu
Regulowana wysokość (do 14mm), oś wieloklinowa kompensuje błędy montażowe
Prędkość zamykania i zatrzaskiwania regulowane niezależnymi zaworam
Trwałe, dostępne od czoła metalowe zawory sprawiają, że regulacja jest łatwa i niezawodna
Stabilna wydajność w szerokim zakresie temperatur
Zawór backcheck dostępny w standardzie chroni zarówno konstrukcję drzwi oraz otoczenie wokół drzwi
Zawór DA (opóźnienie zamykania) dający użytkownikowi więcej czasu na przejście przez drzwi, dostępny jako opcja
Uproszczone zarządzanie zapasami dzięki uniwersalnym częściom i adaptowalnym rozwiązaniom

Warianty

DC700DA z zaworem DA (opóźnienie zamykania), regulacja opóźnienia powyżej 70° kąta otwarcia skrzydła. Zawór dostępny od czoła korpusu samozamykacza
DC700AC z symetryczną krzywką sercową, pozwalającą na otwarcie skrzydła na pełny kąt 180°. Montaż ograniczony do: na skrzydle po stronie zawiasowej lub na ościeżnicy po stronie przeciwnej do zawiasów

Szyny prowadzące i akcesoria

G195 szyna prowadząca z regulacją wysokości (2 mm) z ukrytymi śrubami mocującymi
G193 standardowa szyna prowadząca z widocznymi śrubami mocującymi
A152 mechaniczna blokada skrzydła w pozycji otwartej z regulowaną siłą trzymania, utrzymuje skrzydło otwarte w zakresie kątów pomiędzy 80° a 130° (niedozwolona do stosowania w drzwiach przeciwpożarowych i dymoszczelnych)
A153 mechaniczny amortyzator otwarcia, kąt otwarcia regulowany bezstopniowo do max. 130° (UWAGA: nie zastępuje ogranicznika drzwiowego)

Instrukcja montażu i szablony do wiercenia
DC700AC Installation instructions(PDF, 2 MB)
DC700AC Drilling template(PDF, 571 KB)
DC500/DC700 Installation instructions(PDF, 3 MB)
DC500/DC700 Drilling template(PDF, 754 KB)

Specification texts
DC700 Specifications(DOCX, 29 KB)

Name	Value
Siła zamykania	EN rozmiar 3-6
Maksymalna szerokość skrzydła drzwi	1400 mm
Prędkość zamykania (C)	Regulowana między 170° a 10°.
Prędkość zatrzaskiwania (L)	Regulowana między 10° a 0°.
Backcheck (B)	Regulowany powyżej 75°.
Opóźnienie zamykania (D)	Regulowane pomiędzy 120° a 70° (tylko dla DC700DA)
Maksymalny kąt otwarcia	Strona zawiasowa ~165° (180° dla DC700AC) \| Strona przeciwna do zawiasów ~125°
System drzwi	Jednoskrzydłowe i dwuskrzydłowe
Kierunek drzwi	Lewe / Prawe
Sposób montażu	Skrzydło lub ościeżnica \| Strona zawiasowa lub przeciwna do zawiasów \| Z lub bez płyty montażowej
Regulacja wysokości	Tak
Odporność na korozję	Klasa 4 (240 godzin)
Wymiary (W x G x D)	64 x 58 x 272 mm
Waga	2.7 kg
Zgodność ze standardem	EN 1154
Klasyfikacja CE	3* \| 8 \| 3-6 \| 1 \| 1 \| 4 (*4 dla DC700AC)
Znak CE / UKCA	Tak
Odpowiedni dla drzwi przeciwpożarowych i dymoszczelnych	Tak
EPD zweryfikowane przez stronę trzecią	ISO 14025, EN 15804
Zgodność ze standardami budownictwa bez barier	CEN/TR 15894 \| DIN 18040 (maks. szerokość skrzydła 1250 mm)

Pozycja	Numer	Typ
DC700, EN siła 3-6, srebrny, EV1	DC700-----DEV1-	Samozamykacz
DC700, EN siła 3-6, biały, zbliżony do RAL 9016	DC700-----D9016	Samozamykacz
DC700, EN siła 3-6, brązowy, zbliżony do RAL 8014	DC700-----D8014	Samozamykacz
DC700, EN siła 3-6, czarny, zbliżony do RAL 9005	DC700-----D9005	Samozamykacz
DC700, EN siła 3-6, stal nierdzewna	DC700-----D35--	Samozamykacz
DC700, EN siła 3-6, stal nierdzewna, pełna pokrywa (plastikowe boczki)	DC700-1-----35-	Samozamykacz
DC700, EN siła 3-6, wykończenie niestandardowe	DC700-----DXXXX	Samozamykacz
DC700DA, EN siła 3-6, srebrny, EV1	DC710-----DEV1-	Samozamykacz
DC700DA, EN siła 3-6, biały, zbliżony do RAL 9016	DC710-----D9016	Samozamykacz
DC700DA, EN siła 3-6, brązowy, zbliżony do RAL 8014	DC710-----D8014	Samozamykacz
DC700DA, EN siła 3-6, czarny, zbliżony RAL 9005	DC710-----D9005	Samozamykacz
DC700DA, EN siła 3-6, stal nierdzewna	DC710-----D35--	Samozamykacz
DC700DA, EN siła 3-6, stal nierdzewna, pełna pokrywa (plastikowe boczki)	DC710-1---D35--	Samozamykacz
DC700DA, EN siła 3-6, wykończenie niestandardowe	DC710-----DXXXX	Samozamykacz
DC700AC, EN siła 3-6, srebrny, EV1	DC711-----DEV1-	Samozamykacz
DC700AC, EN siła 3-6, biały, zbliżony do RAL 9016	DC711-----D9016	Samozamykacz
DC700AC, EN siła 3-6, brązowy, zbliżony do RAL 8014	DC711------D8014	Samozamykacz
DC700AC, EN siła 3-6, czarny, zbliżony do RAL 9005	DC711------D9005	Samozamykacz
DC700AC, EN sła 3-6, stal nierdzewna	DC711-----D35--	Samozamykacz
DC700AC, EN siła 3-6, stal nierdzewna, pełna pokrywa (plastikowe boczki)	DC711-1---D35--	Samozamykacz
DC700AC, EN siła 3-6, wykończenie niestandardowe	DC711-----DXXXX	Samozamykacz
Szyna G195, srebrna, EV1	DCG195----DEV1-	Szyna
Szyna G195, biały, zbliżony do RAL 9016	DCG195----D9016	Szyna
Szyna G195, brązowa, zbliżona do RAL 8014	DCG195----D8014	Szyna
Szyna G195, czarna, zbliżona do RAL 9005	DCG195----D9005	Szyna
Szyna G195, stal nierdzewna	DCG195----D35--	Szyna
Szyna G195, wykończenie niestandardowe	DCG195----DXXXX	Szyna
Szyna G193, srebrna, EV1	DCG193-----EV1-	Szyna
Szyna G193, biała, zbliżony do RAL 9016	DCG193-----9016	Szyna
Szyna G193, brązowa, zbliżony do RAL 8014	DCG193-----8014	Szyna
Szyna G193, czarna, zbliżona do RAL 9005	DCG193-----9005	Szyna
Płyta montażowa A120, ocynkowana	DCA120-------40	Akcesoria
Płyta montażowa A130, srebrna, EV1	DCA130-----EV1-	Accessory
Płyta montażowa A130, biała, zbliżona do RAL 9016	DCA130-----9016	Akcesoria
Płyta montażowa A130, brązowa, zbliżona do RAL 8014	DCA130-----8014	Akcesoria
Płyta montażowa A130, czarna, zbliżona do RAL 9005	DCA130-----9005	Akcesoria
Płyta montażowa A130, customized finish	DCA130-----XXXX	Akcesoria
Płyta montażowa A136, srebrna, EV1	DCA136-----EV1-	Akcesoria
Wspornik A104, srebrny, EV1	DCA104-----EV1-	Akcesoria
Wspornik A104, biały, RAL 9016	DCA104-----9016	Akcesoria
Wspornik A104, brązowy, zbliżony do RAL 8014	DCA104-----8014	Akcesoria
Wspornik A104, czarny, zbliżony do RAL 9005	DCA104-----9005	Akcesoria
Płyta montażowa A124, ocynkowana	DCA124-------40	Accessory
Stopka do drzwi szklanych A166, srebrna, EV1	DCA166-----EV1-	Akcesoria
Płyta montażowa A190, stal nierdzewna	DCA190-----35--	Akcesoria
Uniwersalny przymiar do wiercenia A176	DCA176---------	Akcesoria
Mechaniczna blokada otwarcia A152	DCA152---------	Akcesoria
Mechaniczny amortyzator otwarcia A153	DCA153---------	Akcesoria
