Installazione di dispositivi aggiuntivi
Il controllo dell'esodo viene effettuato tramite l'utilizzo di dispositivi aggiuntivi rispetto al punto di chiusura principale della porta
I vantaggi:
Installazione semplice
Grazie alla tecnologia CAN-bus a 4 fili, il cablaggio è semplice e gli errori di installazione ridotti al minimo. Il collegamento in rete tramite cavo Ethernet consente il controllo remoto tramite il pulsante di emergenza centrale (utile in applicazioni come le cliniche psichiatriche).
La versione touch può essere facilmente configurata tramite il display (senza PC).Semplice da utilizzare
Entrambe le versioni del terminale sono semplici e intuitive da utilizzare. Il dispositivo touch, inoltre, presenta tutte le informazioni tecniche e di stato del sistema direttamente sul display a LED.
Tempo di ritardo
È possibile configurare un tempo di ritardo all'azionamento dell'interruttore di emergenza (previa approvazione dell'autorità edilizia competente).
Componenti a norma
Con la certificazione in conformità alla norma EN 13637:2015, vengono soddisfatti i requisiti europei e offerte nuove opzioni per i concetti di sicurezza negli edifici.
Quali sono i dispositivi necessari per questa soluzione?
Terminale di attivazione
- effeff

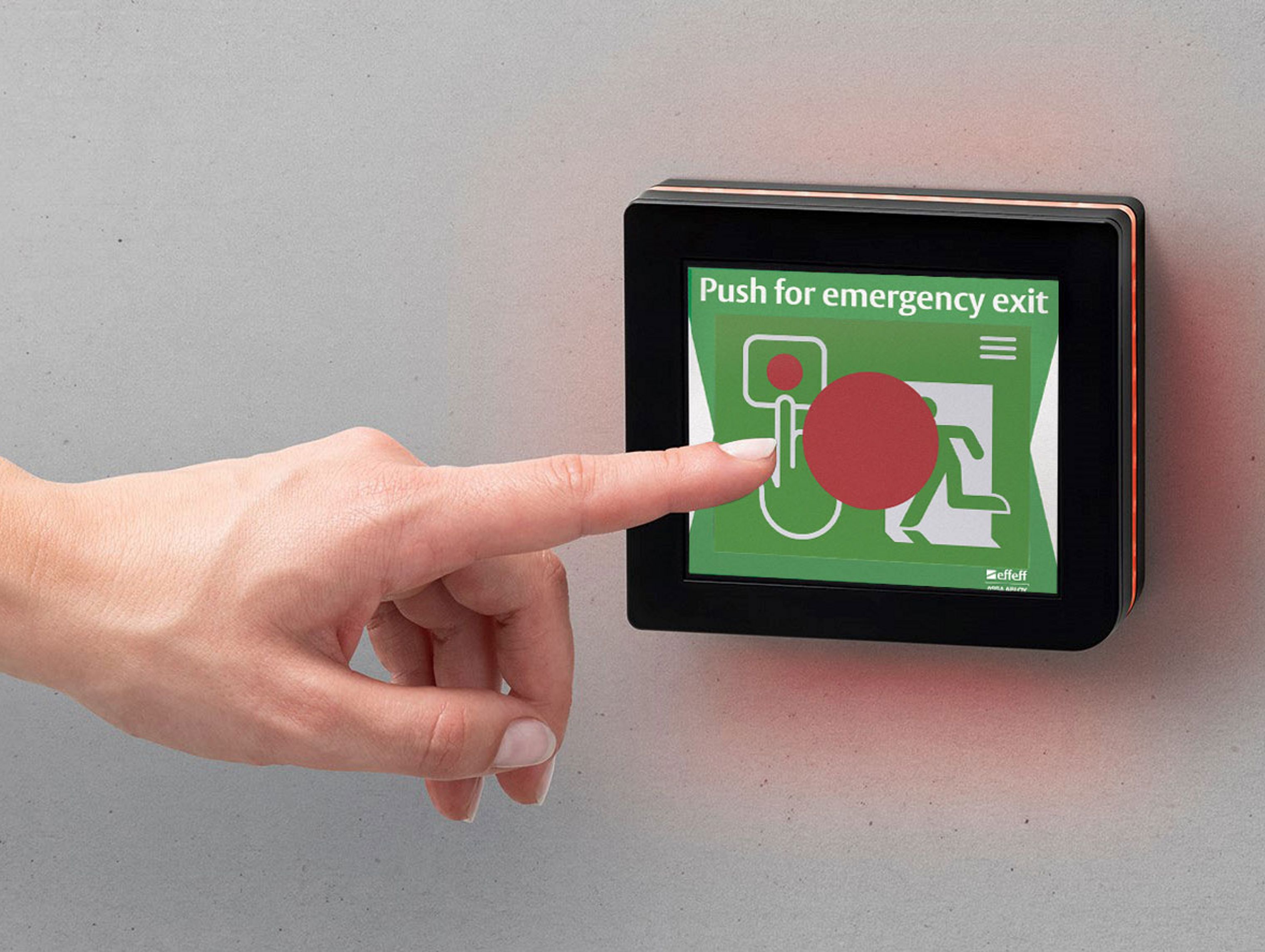

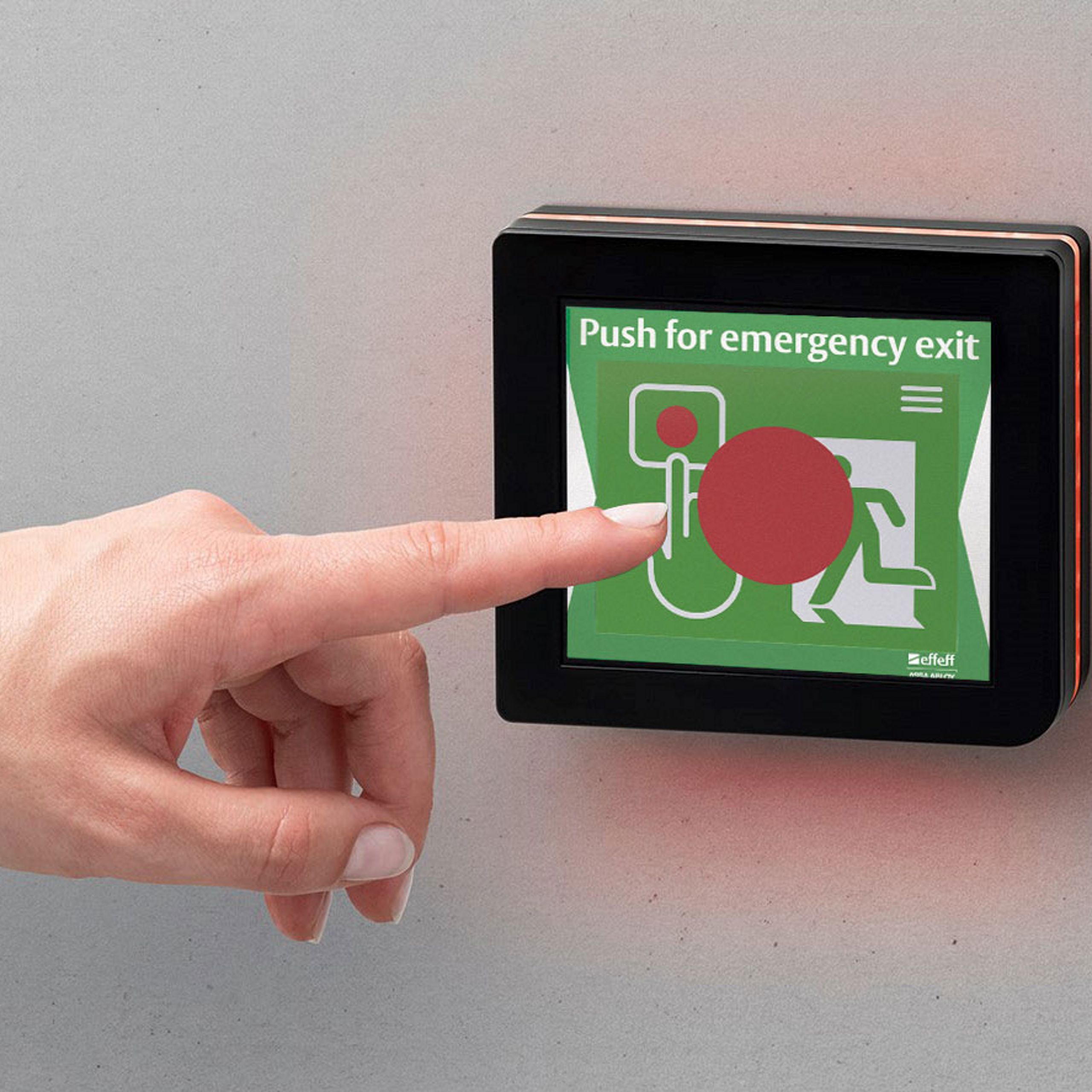

Terminale touch screen di emergenza ePED®
Il terminale touch ePED® è un elemento di attivazione con display touch screen progettato per operare in combinazione con i dispositivi di chiusura supplementare installati sulle porte di esodo per controllarne l'apertura impropria nella direzione di fuga.
Viene installato a bordo di porte di emergenza (dotate di dispositivi EN 179) o di porte antipanico (dotate di dispositivi EN 1125) ad anta singola o doppia. Permette l'apertura della porta sia in esercizio (da parte di utenti autorizzati), sia in emergenza (da parte di qualsiasi utente).
Si può configurare con o senza gestione del tempo di ritardo (funzionalità testata in conformità alla EN 13637 e EN 61508 Safety Integrity Level 2) ed è dotato di segnali acustici e luminosi che segnalano lo stato dell'impianto.
Utilizzabile su porte di esodo con requisiti di resistenza al fuoco.
Il dispositivo permette il cablaggio con il sistema di allarme antincendio e con sistemi di terze parti (es. controllo accessi, antintrusione, altro).
Finiture: Nero
- effeff
Terminale modulare di emergenza ePED®
Il terminale modulare ePED® è un elemento di attivazione progettato per operare in combinazione con i dispositivi di chiusura supplementare installati sulle porte di esodo per controllarne l'apertura impropria nella direzione di fuga.
Viene installato a bordo di porte di emergenza (dotate di dispositivi EN 179) o di porte antipanico (dotate di dispositivi EN 1125) ad anta singola o doppia. Permette l'apertura della porta sia in esercizio (da parte di utenti autorizzati), sia in emergenza (da parte di qualsiasi utente).
Si può configurare con o senza gestione del tempo di ritardo (funzionalità testata in conformità alla EN 13637 e EN 61508 Safety Integrity Level 2) ed è dotato di segnali acustici e luminosi che segnalano lo stato dell'impianto.
Utilizzabile su porte di esodo con requisiti di resistenza al fuoco.
Il dispositivo permette il cablaggio con il sistema di allarme antincendio e con sistemi di terze parti (es. controllo accessi, antintrusione, altro).
Il terminale si compone dei seguenti moduli:
- un pulsante a pressione per la richiesta di apertura in emergenza;
- un selettore a chiave per il controllo elettrico della porta in esercizio;
- un pittogramma retroilluminato per la segnalazione ottica;
- un modulo opzionale per la gestione del tempo di ritardo.
I profili del terminale possono essere di diversi modelli e finiture.
Modelli profili: Jung AS500, Jung LS 990, Gira E2, Gira Standard 55
Finiture profili: Bianco alpino, Verde, Acciaio inox, Bianco lucido, Alluminio, Antracite
Dispositivo antipanico o di emergenza
In caso non ve ne sia uno precedentemente installato sulla porta
- Corni
Artiglio
Artiglio è un maniglione antipanico per porte monoanta tagliafuoco con serratura di sicurezza da infilare da montante.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
Versioni:
- A 1 o a 3 punti di chiusura
- Con frontale piatto o a U
- Standard o con micro-switch
Finiture: Nero, Grigio, Bianco
- Corni
Eurosmart da infilare
Eurosmart è un maniglione antipanico da infilare idoneo per porte tagliafuoco a una o due ante.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
Versioni:
- Standard
- Con micro-switch
Finiture:
- Con cover di nylon nero
- Con cover in acciaio inox
- Corni
Touch 44905
(ex Push 449)
Touch 44905 è un maniglione antipanico da infilare idoneo per porte tagliafuoco a due ante.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
È possibile richiedere il taglio a misura della barra.
Versioni:
- Standard
- Con micro-switch
Finitura corpo: Nero (RAL 9011)
Finiture della barra:
- Standard: Rosso (RAL 3000), Simil inox.
- Su richiesta: Verde (RAL 6001), Nero (RAL 9011), Bianco (RAL 9002), Anodizzato argento.
- Corni
Composit New
Composit New è un maniglione antipanico da applicare idoneo per porte tagliafuoco a singola o doppia anta con dimensioni ideali per il retrofit.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
Versioni:
- Standard
- Con micro-switch
Disponibili anche nei modelli:
- Compo-Cil New - Adatto per uso con solo cilindro. Il cilindro aziona direttamente lo scrocco
- Composit New kit 2 ante - Kit con due meccanismi per porte a doppia anta
- Composit New mono - Meccanismo base, non reversibile per uso con cilindro esterno che abilita/disabilita la maniglia o il kit maniglia
Finiture:
- Modello per cilindro ovale: Nero, Grigio, Bianco
- Modello per cilindro profilato: Nero, Grigio, Bianco, Oro, Simil inox
- Corni
Eurosmart da applicare
Eurosmart nella sua versione da applicare è un maniglione antipanico per anta secondaria idoneo per porte tagliafuoco.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
Finiture: Con cover di nylon nero
- Corni
Lampo - Elettrolampo
Lampo è un maniglione antipanico da applicare idoneo per porte metalliche con fascia, a singola o a doppia anta.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
Viene fornito con un mezzo cilindro incluso che abilita/disabilita la maniglia esterna.
Versioni:
- Meccanica modulare per 1, 2 o 3 punti di chiusura (Lampo), destra e sinistra
- Elettrica monopunto (Elettrolampo), destra e sinistra
Finiture: Nero
- Corni
Millennium
Millennium è un maniglione antipanico da applicare di tipo B (Touch) con barra "Push and Pull" idoneo per porte tagliafuoco a singola o a doppia anta con montanti minimo 55 mm.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
Versioni:
- Standard
- Con micro-switch
Finiture: Nero, Grigio, Bianco, Oro, Simil inox
- Corni
Ministar 429
Ministar 429 è un maniglione antipanico da applicare con dimensioni ridotte idoneo per porte tagliafuoco a una o due ante. È adatto anche per profili metallici e porte con fascia.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici con barra orizziontale per uscite di sicurezza poste lungo le vie di esodo.
Versioni:
- Standard
- Con micro-switch: destro o sinistro
Finiture: Nero, Grigio, Simil inox, Bianco, Cromo, Oro
- Corni
Touch 445
Touch 445 è un maniglione antipanico da applicare idoneo per il montaggio su ante principali e secondarie di porte in acciaio, alluminio o legno.
È certificato secondo la normativa EN 1125 per i dispositivi antipanico meccanici per uscite di sicurezza poste lungo le vie di esodo.
È possibile richiedere il taglio a misura della barra.
Versioni:
- Standard o con micro-switch
- Con o senza fermo a giorno
Finitura corpo: Nero (RAL 9011)
Finiture della barra: Rosso (RAL 3000), Simil inox, Simil cromo.
- Corni
Minipad 423
Minipad 423 è un dispositivo di emergenza da applicare, azionato da piastra a spinta, idoneo anche per profili metallici e porte con fascia.
È certificato secondo la normativa EN 179 per i dispositivi meccanici di emergenza azionati da una maniglia a leva oppure da una piastra a spinta posti lungo le vie di esodo.
È adatto per porte a singola o a doppia anta.
Finiture: Nero, Grigio, Simil inox
Punto di chiusura aggiuntivo
- effeff
Incontro elettrico 331U80
Con diodo bipolare, retrosegnalazione e contatto di risposta - effeff
Incontro elettrico 332.238
Con diodo bipolare, retrosegnalazione e contatto di risposta - effeff
Incontro elettrico 332.80
Con diodo bipolare, retrosegnalazione e contatto di risposta - effeff
Incontro elettrico 352M.80
Con diodo bipolare, retrosegnalazione e contatto di risposta - effeff
Incontro elettrico 352M.85
Con diodo bipolare, retrosegnalazione e contatto di risposta
