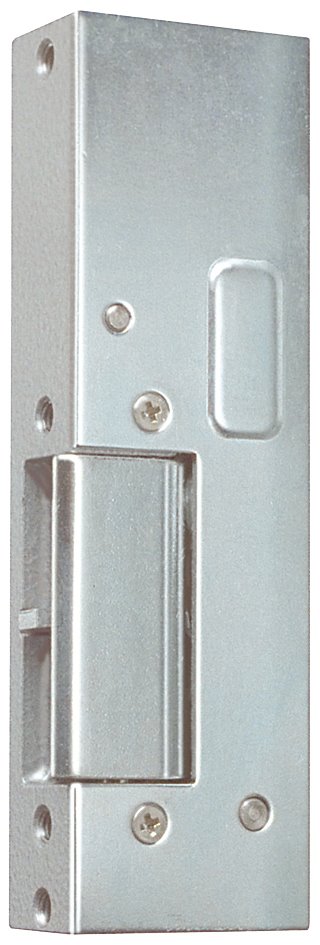

Enkla elslutbleck

Användningsområde

ASSA ABLOY enkla elslutbleck passar till dörrar med lågt ställda krav på säkerhet och passar bra som intern låsning inom handel, kontor och industri.

Funktion

ASSA enkla elslutbleck finns i två huvudtyper:
 • Rättvänd funktion (14, 514)
    - Låst vid spänningsbortfall
• Omvänd funktion (114, 5114)
    - Olåst vid spänningsbortfall

Egenskaper

• Vridfall i stål och låshus i zinklegering
• ASSA ABLOY enkla elslutbleck får ALDRIG användas i brand- cellsdelande dörr
• Används i kombination med enkel- eller dubbelfallås

Rättvänd funktion (14, 514)
• Brythållfasthet 4 kN (400 Kg)
• Kan erhållas med mikrobrytare
     - Låskolvskontakt (514)

Omvänd funktion (114, 5114)
• Brythållfasthet 4 kN (400 Kg)
• Kan erhållas med mikrobrytare
     - Låskolvskontakt (5114

Tekniska data

ASSA elslutbleck skall alltid anslutas till likspänning. Skyddsdiod (t ex 1N4004) ska monteras så nära elslut- bleckets spole som möjligt.
Detta görs för att skydda styrande elektronik t ex kodlås eller kortläsare mot transienter (spänningstoppar).

• Spänning / ström, rättvänd (14, 514)
        12 VDC ± 10 %, 190 mA
        24 VDC ± 10 %, 110 mA
• Spänning / ström, omvänd (114, 5114)
        12 VDC ± 10 %, 190 mA
        24 VDC ± 10 %, 110 mA
• Mikrobrytare enpoligt växlande
        Max. 30 VDC, 1 A

Tillbehör

Till ASSA ABLOY enkla elslutbleck finns ett flertal olika monteringsstolpar avsedda för olika dörrmiljöer
