SW100 (ersätter DA90)

Användningsområde

ASSA ABLOY SW100 är lämplig för innerdörrar; både enkel- och pardörrar. ASSA ABLOY SW100 passar lika bra för bostadsanpassning och offentliga miljöer, där kraven på en tyst och driftsäker öppnare är stora, som i varuhus, skolor, hotell etc.

Egenskaper

  • Max dörrbredd 1200 mm
  • Max dörrvikt 90 kg
  • Temperaturområden -20°C-+45°C
  • Max öppningsvinkel 110°
  • Öppethållandetid 0-30 sek
  • Anslutningsspänning 230V
  • Strömförsörjning 24V
  • Effektförbrukning max 75W
  • Mått: längd 716mm, höjd 110mm och djup 130mm
  • Typgodkännande för branddörrar E30/EI30 SCO840-09
  • Färger: Silver
  • Kan anslutas till olika impulser i ASSAs sortiment

Funktion

  • Elektromekanisk dörrautomatik som är helt tyst i drift och öppet läge.
  • Öppnaren kan monteras med dragande eller tryckande armsystem.
  • Dörrautomatiken bör kompletteras med ASSAs sortiment av övervakningssystem enl. standarden 16005. Dörren hindras då från att överraskande slå upp i närheten av någon.
  • Öppnings- och stängningshastigheten kan justeras oberoende av varandra. Även stängningskraften går att justera för att klara olika installationer.
  • För enkel- eller pardörrar.
  • För att synkronisera (koordinering) två SW100 vid pardörrsmontering så finns synkkabel med i kartongen vi leverans. Kabeln är märkt med master och slav för att få rätt inkoppling.
  • Tilläggsmodul EXU-SI - används vid anslutning av elslutbleck, nödbatteri mm. ( Beställes separat )
  • Tilläggsmodul EXU-SA – används vid inkoppling av närvarosensor. ( Beställes separat )
  • Tilläggsmodul MUL – används vid anslutning av multielslutbleck.

Tillbehör

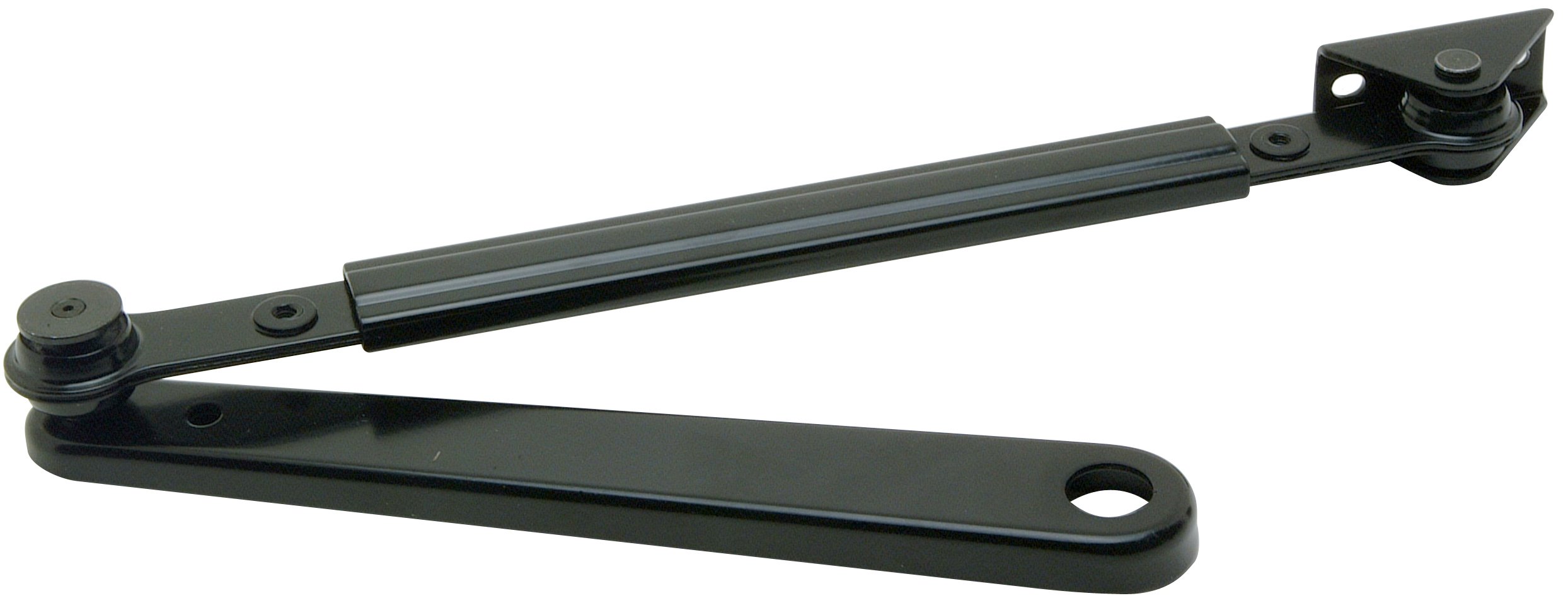

  • DA8510 standardarm, karmdjup 110 mm
  • DA8520 glidarm, karmdjup 200 mm
  • ST arm för montage på gångjärnssidan, karmdjup max 100 mm. Vänster och höger beslag
  • DA8512 förlängd länkarm, karmdjup 235 mm
  • DA8530 montageplatta, 110 mm hög
  • DA8531 montageplatta, 160 mm hög
  • DA8536 vinkelkonsol
  • DA8515 axelförlängare 20 mm, DA8516 axelförlängare 50 mm, DA8517 axelförlängare 70 mm
  • EXU-SI tilläggskort, behövs vid inkoppling av elektriska lås ( Beställes separat )
  • EXU-SA tilläggskort, behövs vid montage med säkerhetssensorer ( Beställes separat )

Impulsgivare

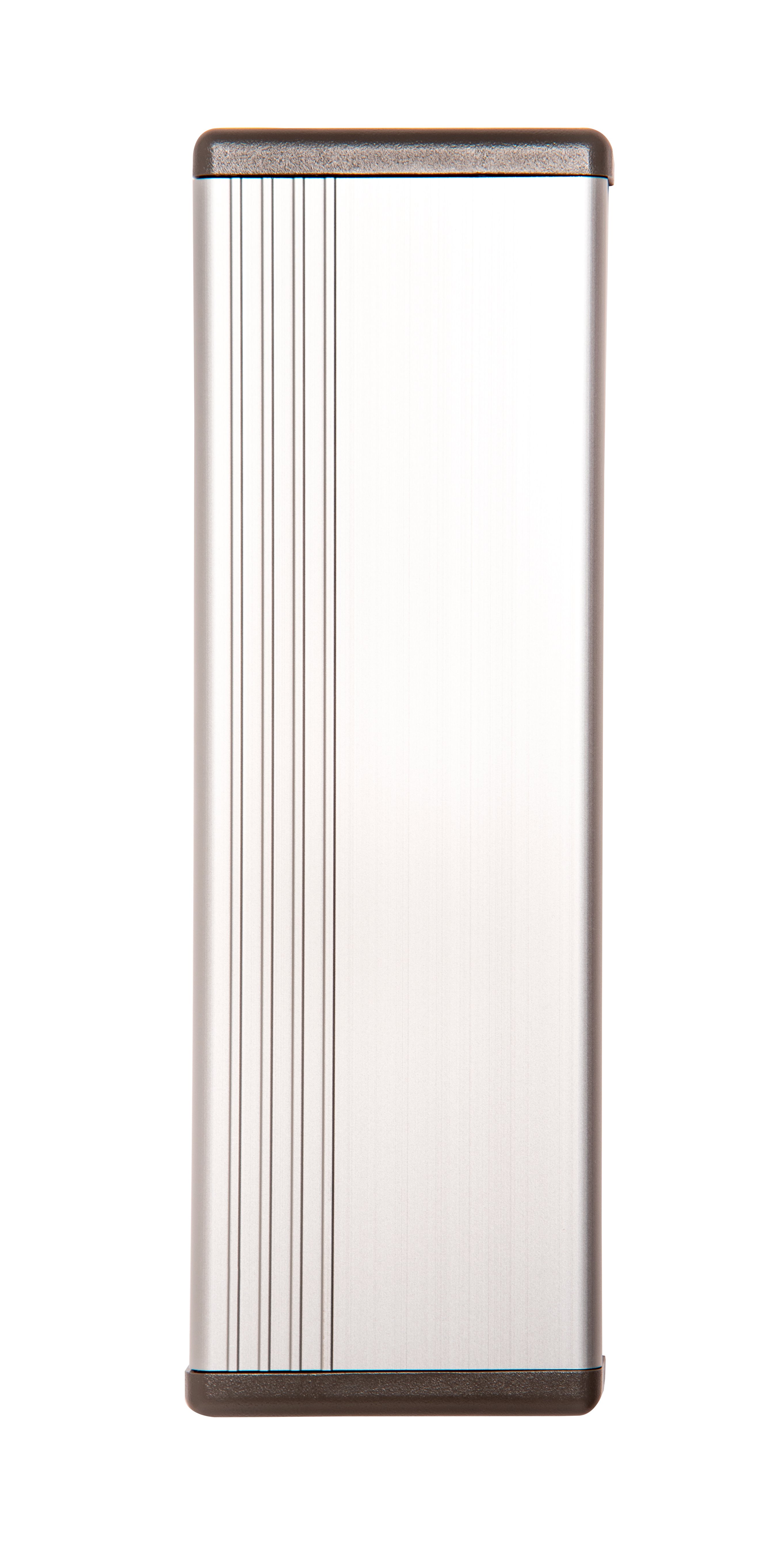

  • DA8550 armbågskontakt plast, inomhus
  • DA8558 armbågskontakt aluminium, inomhus och utomhus
  • Dragkontakt DK
  • DA7052 radar, riktningskännande

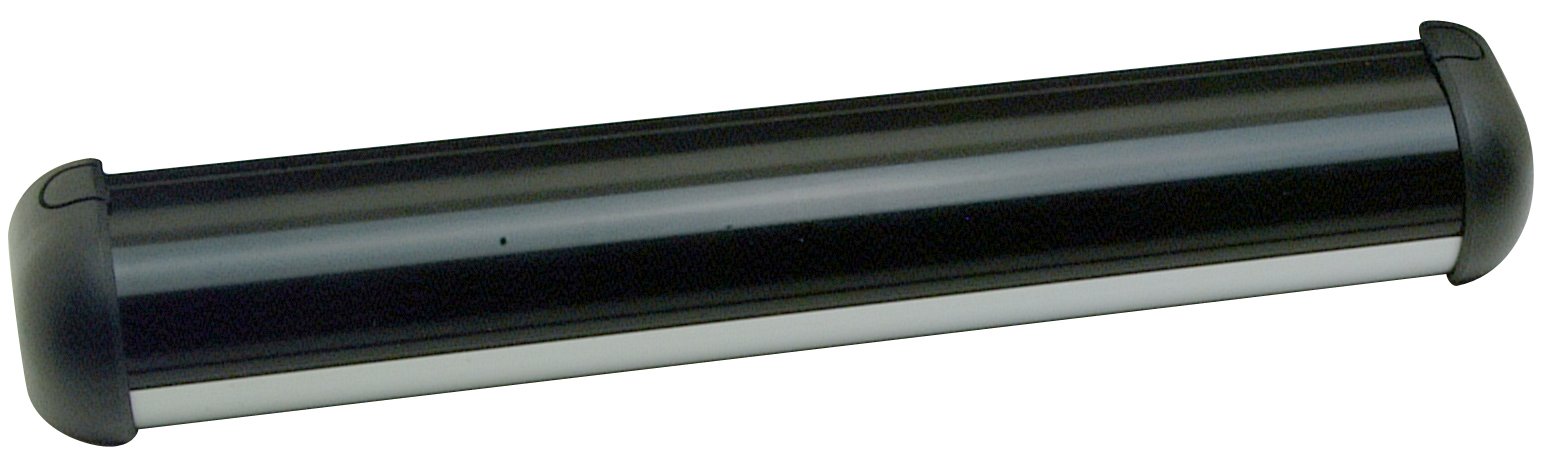

  • DA8555 säkerhetssensor 350 mm
  • DA8556 säkerhetssensor 700 mm
