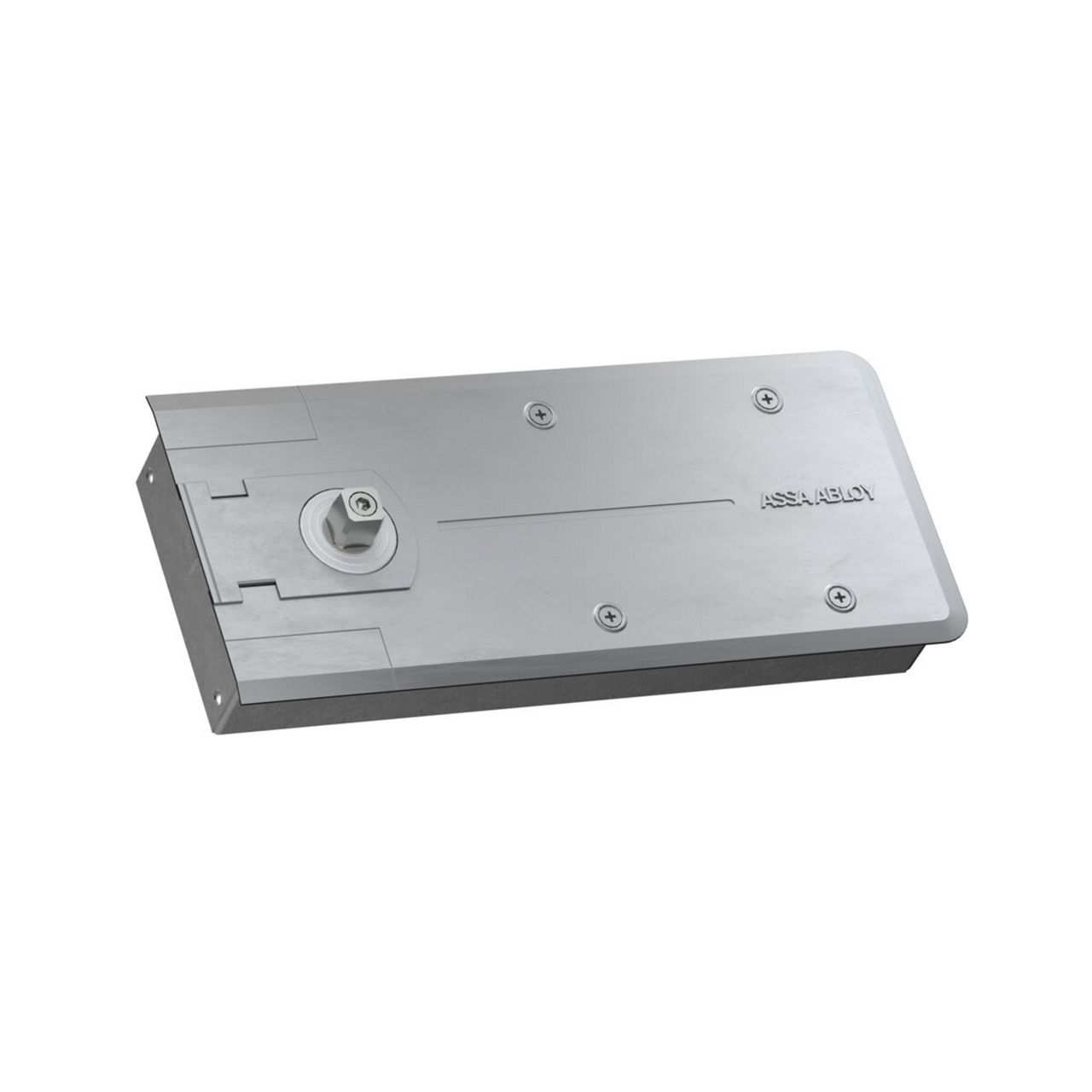

מחזיר דלת ריצפתי DC450EA

Cam-Motion

מחזיר דלת רצפתי DC450EA של ASSA ABLOY מיועד לדלתות כבדות וגדולות במבנים ציבוריים ומסחריים. המחזיר מאפשר שליטה מדויקת בתנועת הדלת, מתאים לדלתות זכוכית ודלתות עץ, ותומך בפתיחה חד־כיוונית או דו־כיוונית. טכנולוגיית Cam-Motion^® מסייעת בהפחתת מאמץ הפתיחה, תוך שמירה על סגירה מבוקרת ועמידה בתקן EN1154.

יתרונות מרכזיים
מתאים למגוון סוגי דלתות
מיועד לדלתות כבדות וגדולות, לרבות דלתות זכוכית ודלתות עץ.
פתיחה דו־כיוונית או חד־כיוונית
גמישות תכנונית למגוון יישומים אדריכליים ומסחריים.
טכנולוגיית Cam-Motion^®
מפחיתה את הכוח הנדרש לפתיחת הדלת ומשפרת את נוחות המשתמש.
מתאים לאזורים בעלי תנועה גבוהה
בחירה אידיאלית לכניסות ציבוריות ולפתחים פעילים לאורך שעות היום.
מתאים לדלתות אש ועשן
מותאם לדלתות אש ועשן (לא בגרסת Hold Open)

מתאים במיוחד ל:

כניסות ראשיות לבנייני משרדים
לובי ושטחים ציבוריים
מרכזים מסחריים
בתי מלון
דלתות זכוכית כבדות
דלתות עץ גדולות
דלתות פתיחה חד-כיוונית או דו-כיוונית
פתחים בעלי תנועה אינטנסיבית

1 of 5

ציר ניתן להסרה
הציר זמין בשבעה אורכים שונים ובשתי גרסאות שונות כדי לאפשר התקנה גמישה
התאמות עצמאיות
ניתן להעלות ולהוריד את מהירויות הסגירה והנעילה באופן עצמאי, כך שביצועי הסגירה תואמים את השימוש בדלת
בנייה ברמה גבוהה מאוד
מספק עמידות ברמה גבוהה מאוד (מעל 1,000,000 מחזורי בדיקה)

כח סגירה	2,3,4
רוחב דלת מקסימלי	1100 מ"מ
תקן	EN1154
כיוון דלת	מותאם לדלת ימין/שמאל
זווית סגירה	170°-15°
זווית טריקה	15°-0°
משקל דלת מקסימלי	120 ק"ג
גובה	40 מ"מ
רוחב	108 מ"מ
אורך	277 מ"מ
זרוע תחתונה לפתיחה דו כיוונית	AC393
זרוע תחתונה חד כיוונית (ימין/שמאל)	AC392
ציר עליון	AC8
מכסה עליון למחזיר דלת רצפתי	CP619

Description	Part number	Type
DC450EA, EN size 2, with hold-open at 105°	DC450EA---2-105	Floor spring
DC450EA, EN size 2, with hold-open at 90°	DC450EA---2--90	Floor spring
DC450EA, EN size 2, without hold-open	DC450EA---2-NHO	Floor spring
DC450EA, EN size 3, with hold-open at 105°	DC450EA---3-105	Floor spring
DC450EA, EN size 3, with hold-open at 90°	DC450EA---3--90	Floor spring
DC450EA, EN size 3, without hold-open	DC450EA---3-NHO	Floor spring
DC450EA, EN size 4, with hold-open at 105°	DC450EA---4-105	Floor spring
DC450EA, EN size 4, with hold-open at 90°	DC450EA---4--90	Floor spring
DC450EA, EN size 4, without hold-open	DC450EA---4-NHO	Floor spring

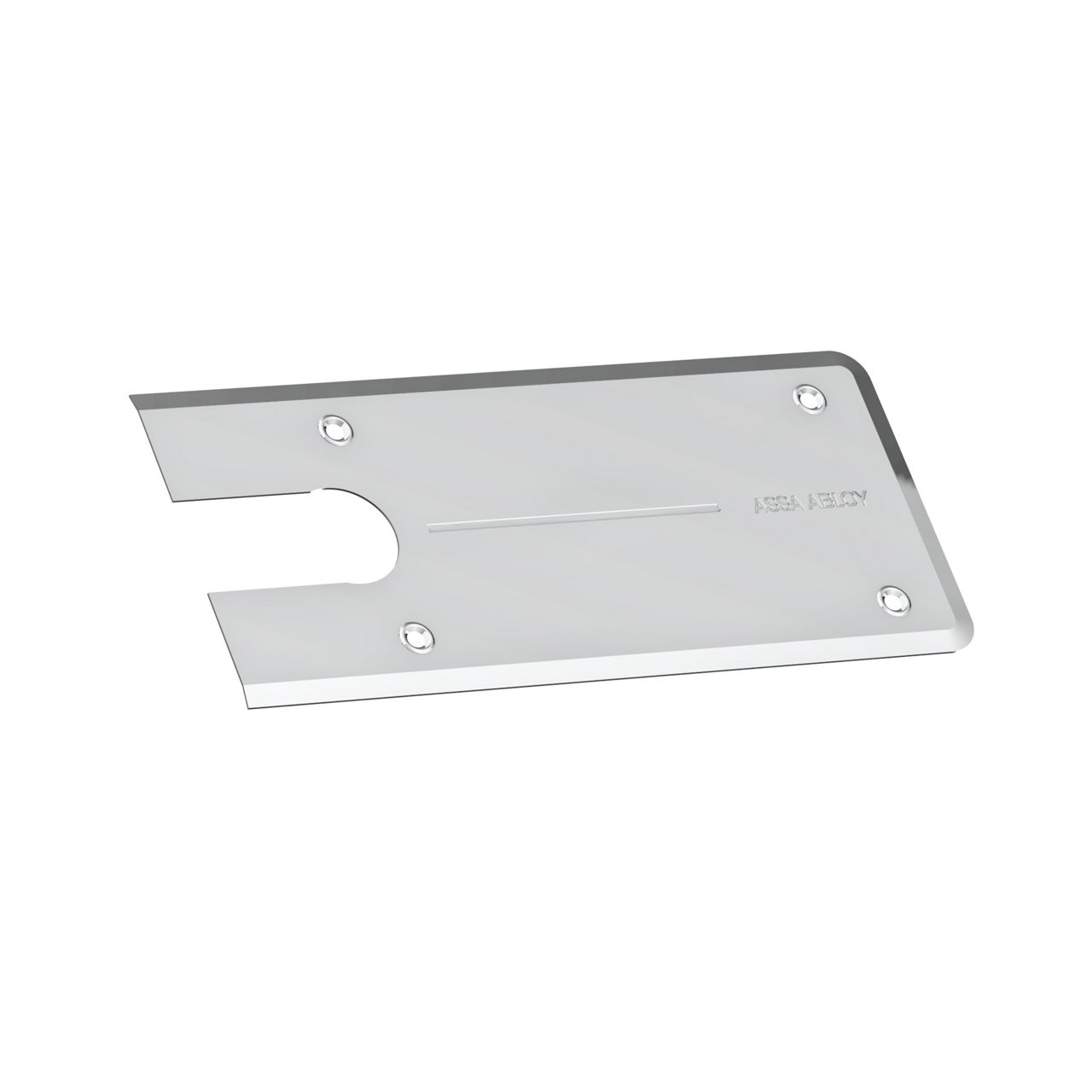

CP619 cover plate for DC450EA, polished stainless steel	DCCP619-----PSS	Cover plate

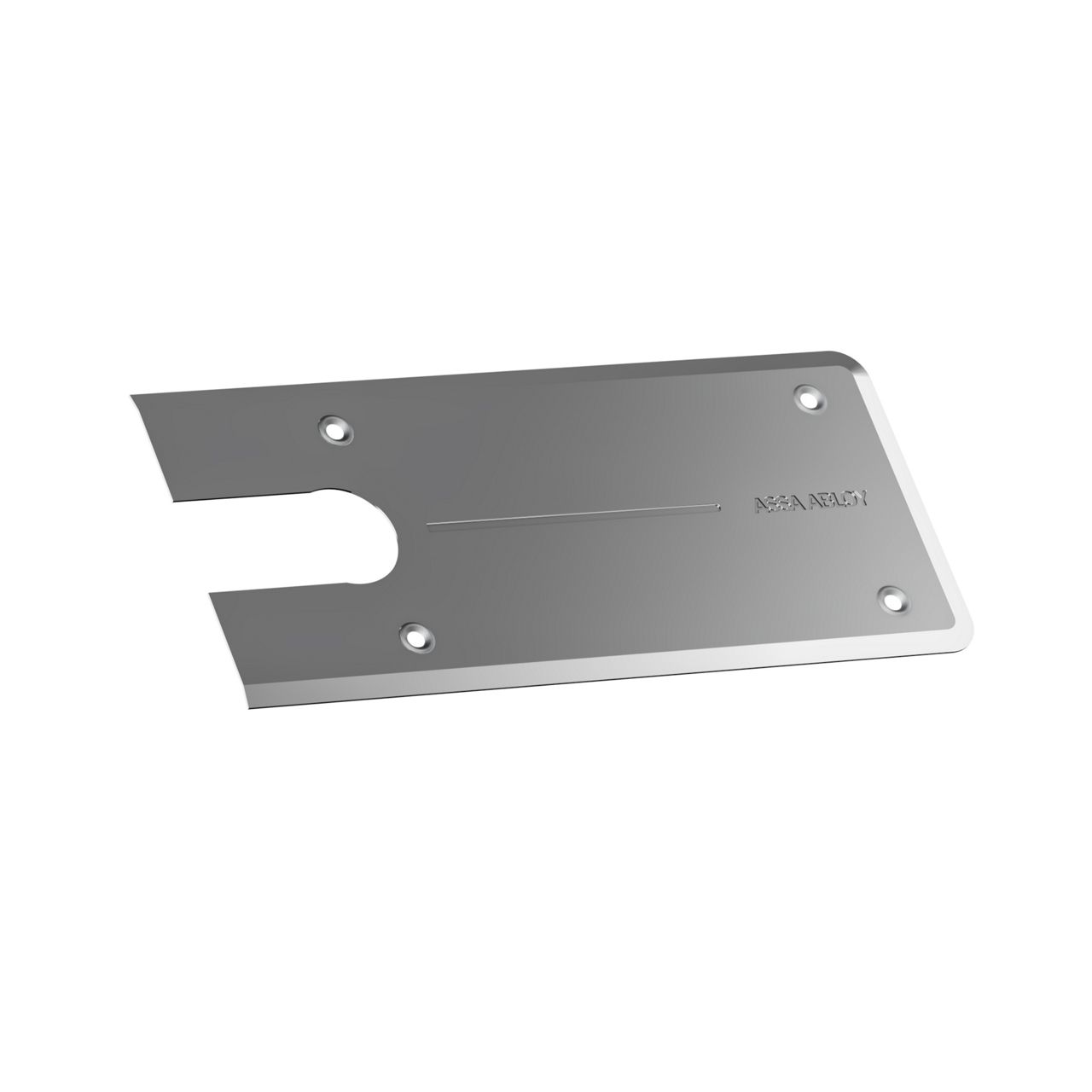

CP619 cover plate for DC450EA, satin stainless steel	DCCP619-----SSS	Cover plate
CP308 cover plate retrofit kit for DC460, satin stainless steel	DCCP308----DSSS	Cover plate
CP308 cover plate retrofit kit for DC460, polished stainless steel	DCCP308----DPSS	Cover plate
AC340 detachable Italian spindle, 0 mm, zinc plated	MA0340S0	Spindle
AC341 detachable Italian spindle, 5 mm, zinc plated	MA0341S0	Spindle
AC342 detachable Italian spindle, 10 mm, zinc plated	MA0342S0	Spindle
AC343 detachable Italian spindle, 15 mm, zinc plated	MA0343S0	Spindle
AC344 detachable Italian spindle, 20 mm, zinc plated	MA0344S0	Spindle
AC345 detachable Italian spindle, 25 mm, zinc plated	MA0345S0	Spindle
AC346 detachable Italian spindle, 30 mm, zinc plated	MA0346S0	Spindle
AC360 detachable German spindle, 0 mm, zinc plated	MA0360S0	Spindle
AC361 detachable German spindle, 5 mm, zinc plated	MA0361S0	Spindle
AC362 detachable German spindle, 10 mm, zinc plated	MA0362S0	Spindle
AC363 detachable German spindle, 15 mm, zinc plated	MA0363S0	Spindle
AC364 detachable German spindle, 20 mm, zinc plated	MA0364S0	Spindle
AC365 detachable German spindle, 25 mm, zinc plated	MA0365S0	Spindle
AC366 detachable German spindle, 30 mm, zinc plated	MA0366S0	Spindle
AC115 reversible bottom arm, steel, socket for Italian spindle	MA0115S0	Accessory
AC393 reversible bottom arm, steel, socket for German spindle	MA0393S0	Accessory
AC8 double action top pivot	MA0008S0	Accessory
AC375 double action top pivot, full steel, with self-lubricating bushing	MA0375S0	Accessory
AC118 double action top pivot, with adjustable pivot point	MA0118S0	Accessory
AC583 right and left bottom arm, steel, 36 mm offset, socket for Italian spindle, ABS cover silver	DCAC583---DEV1-	Accessory
AC583 right and left bottom arm, steel, 36 mm offset, socket for Italian spindle, ABS cover black	DCAC583---D9004	Accessory
AC392 right and left bottom arm, steel, 36 mm offset, socket for German spindle, ABS cover silver	DCAC392---DEV1-	Accessory
AC392 right and left bottom arm, steel, 36 mm offset, socket for German spindle, ABS cover black	DCAC392---D9004	Accessory
AC384 right and left top arm, full steel, 36 mm offset, ABS cover silver	DCAC384---DEV1-	Accessory
AC384 right and left top arm, full steel, 36 mm offset, ABS cover black	DCAC384---9004	Accessory
AC612 sealing compound for floor springs	MA0612S0	Accessory

Name	Value
Closing force	EN size 2/3/4
Maximum leaf width	850 mm / 950 mm / 1100 mm
Maximum door weight	120 kg
Closing speed (C)	Variable between 170° and 15°
Latch speed (L)	Variable between 15° and 0°
Hold-open mode	105° / 90° / without hold-open
Maximum opening angle	~170°
Handing	Left- / right-handed or double action
Force adjustment	No
Body adjustment within cement box	2 mm vertical \| 6 mm side \| 7 mm front \| 4° angle
Hinge distance	49 – 54 mm
Corrosion resistance	Grade 4 (240 hours)

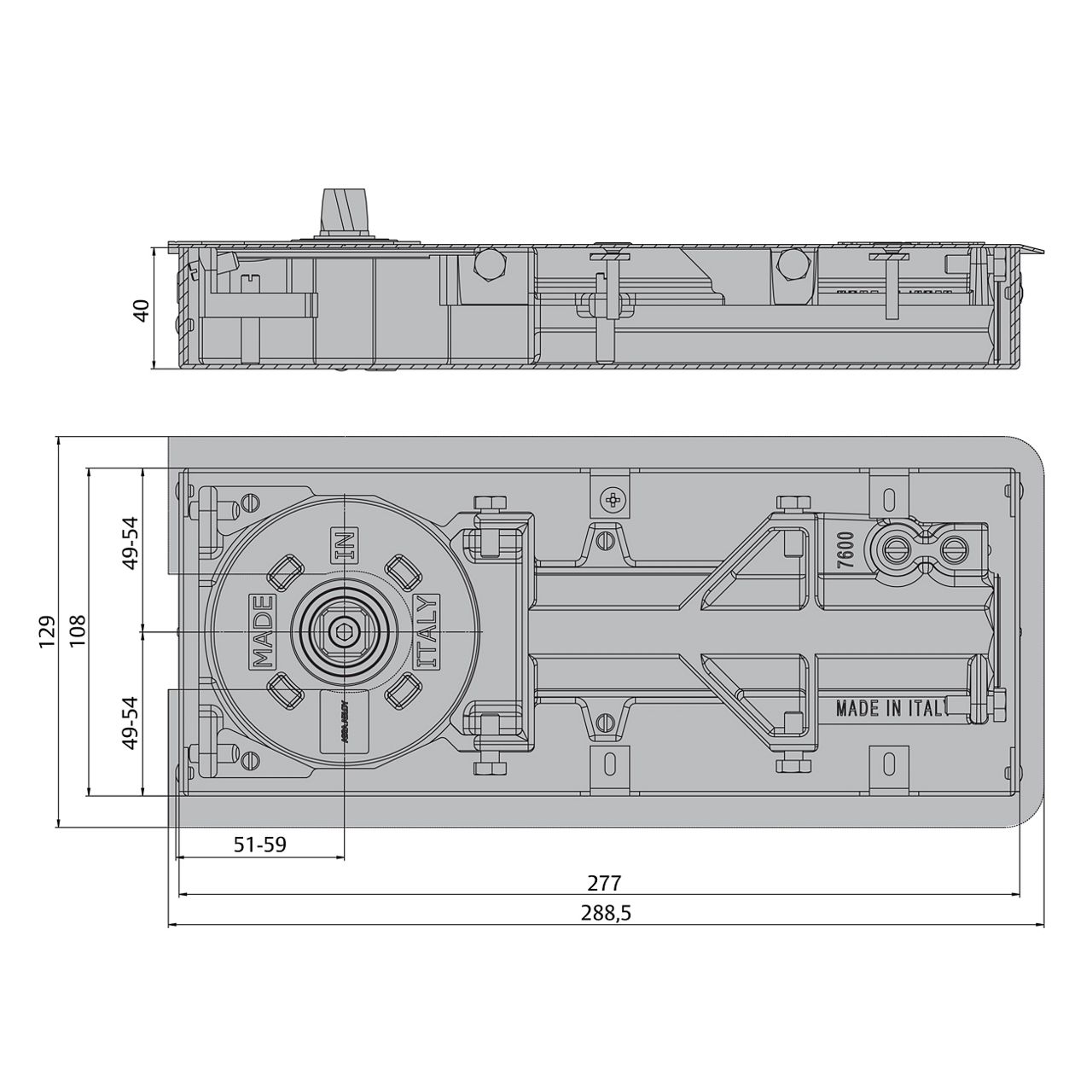

Dimensions (H x D x L)	40 x 108 x 277 mm
Certified in compliance with	EN 1154
CE classification	3 \| 8 \| 2/3/4 \| 1 \| 1 \| 4
CE / UKCA mark	Yes
Suitable for fire and smoke protection doors	Yes (≥EN3)
Barrier-free according to	CEN/TR 15894
Third-party verified EPD	ISO 14025, EN 15804
