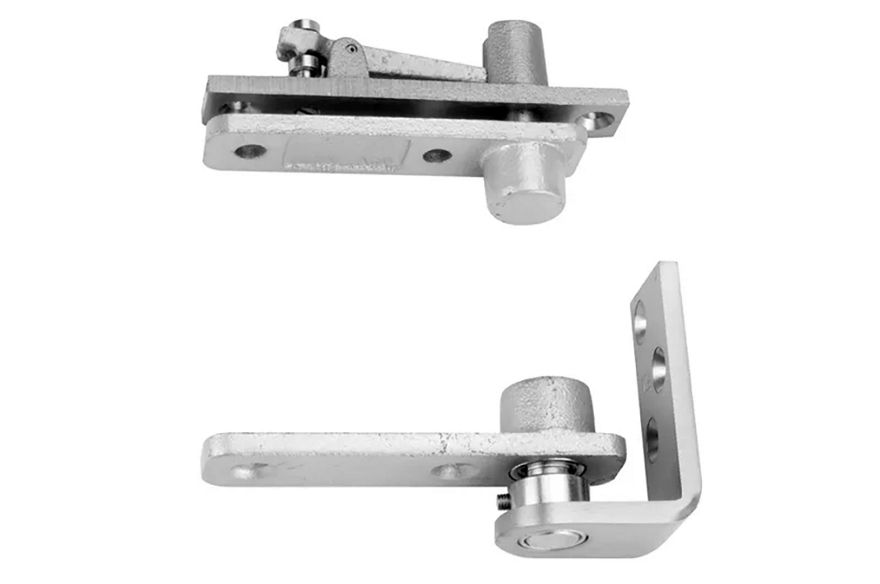

ציר פיבוט לדלתות McKinney EP-J5

ציר פיבוט (Pivot Hinge), הידוע גם כציר סיבוב מרכזי עם ציר תחתון המותקן במשקוף.

דגם EP-5J הוא סט צירים מרכזיים לדלת, המיועד להתקנה במשקוף פלדה. הוא משמש בשילוב עם:

• CSS-9 - משלב עצור ומעצור לדלת
• DS-6 - מעצור חירום לדלת

הפתרון מיועד לדלתות בגודל מלא במקרים שבהם התקנת ציר תחתון ברצפה אינה אפשרית או אינה רצויה. מומלץ לדלתות בתדירות שימוש ממוצעת במבני ציבור כמו בתי חולים.

מאפיינים

• מיועד לעבודה עם אביזרי McKinney מדגמי CSS-9 ו-DS-6
• מיסב כדורי פלדה (Thrust Ball Bearing) בציר התחתון
• מיסב ברונזה ספוג שמן בציר העליון
• ציר פיבוט מרכזי (Center Hung)
• התקנה שקועה (Mortise) בתוך המשקוף הצדדי
• מתאים לדלתות דו-כיווניות (Double Acting Doors)
• ציר עליון בהתקנה שקועה מלאה
• קצה עקב הדלת ברדיוס של כ-2.8 ס"מ
• משקל דלת מרבי: כ-61 ק"ג
• מסופק עם: ברגי עץ בגודל Ø6.3 × 38 מ"מ (14 × 1½"). ברגי מכונה ¼-20 × ⅝", שהם בקירוב קוטר 6.35 מ"מ ואורך 15.9 מ"מ

תקנים ואישורים

• ANSI/BHMA A156.1
