Deuropeners: technische begrippenlijst
De belangrijkste termen en begrippen omtrent elektrische deuropeners kort en eenvoudig uitgelegd.
Deuropeners: technische begrippenlijst
Het anker contact is een schakelaar/sensor die in de elektrische deuropener is ingebouwd. Het geeft aan of de deuropener vergrendeld of ontgrendeld is.

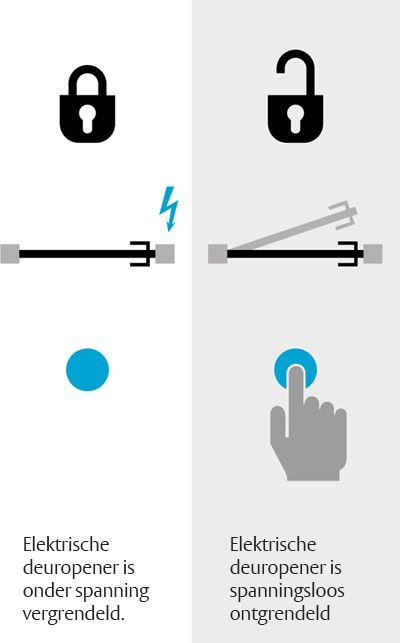

De deur is vergrendeld zonder spanning. Het kan worden geopend tijdens het contact. Tijdens de werking op wisselstroom is een zoemend geluid
hoorbaar. Niet met gelijkstroom.

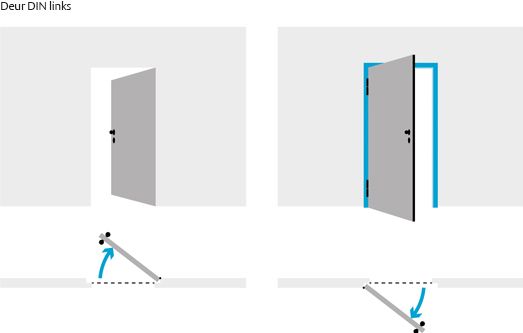

De deur wordt gezien vanaf de zijkant waar de scharnieren zichtbaar zijn. Dit is de kant waarnaar het geopend is.
De DIN-specificaties van de elektrische deuropener of sluitplaat verwijzen naar de DIN-tabel.
Bij dubbele deuren is de DIN-richting van de bewegende vleugel doorslaggevend.
Om de hoge spanning af te voeren die optreedt wanneer spoelen worden uitgeschakeld, bevelen wij elektrische deuropeners met een diode aan. Dit voorkomt dat andere aangesloten apparaten worden beschadigd.
In deuropeners met een vrijloopdiode of bipolaire beveiligingsdiode (onderdrukker-diode) wordt een diode parallel aan de spoel in omgekeerde richting ingebracht. Deze dient als een vrijloopdiode.
Belangrijk: Bipolaire diodes kunnen zowel op gelijkstroom als op wisselstroom werken. Bij vrijloopdiodes moet de pintoewijzing in acht worden genomen! Ze zijn alleen geschikt voor gelijkstroom!
De extra uitrusting met feedback (RR) wordt aanbevolen; voor bepaalde toepassingen is zij zelfs noodzakelijk.
Toepassing: voor deurcodesystemen, toegangscontrole of andere besturingselektronica, indien de elektrische deuropener en de elektronica op dezelfde stroomvoorziening zijn aangesloten. Voor effectieve toegangscontrolesystemen is een deuropener met vrijloopdiode/supressordiode over het algemeen verplicht.
Met FaFix, is de elektrische deuropener vergrendeling verdeeld. Het bovenste deel van de grendel kan worden bewogen en vastgezet. Dit betekent dat een deel van de vergrendeling vastzit. De elektrische deuropener blijft op zijn plaats op de sluitplaat.
Met de verstelbare en vergrendelbare elektrische dagschoot, maken FaFix elektrische deuropeners een exacte aanpassing van de dagschoot positie mogelijk. De afdichtingsdruk van de deur kan dus worden verhoogd of verlaagd.
Fafix is standaard op moderne elektrische deuropeners (b.v. effeff model 118).
Verstelbare en vergrendelbare deuropener. Dit vergemakkelijkt het werk bij het afstellen van de grendel.
De schroefgaten in de sluitplaat zijn ovaal gefreesd. Groeven in de lengterichting op de bovenkant van de deuropener en de onderkant van de sluitplaat.
Na installatie kan de behuizing van de elektrische deuropener horizontaal 4 mm achter de sluitplaat worden versteld, uitgelijnd met de slotgrendel en vastgezet in vergrendelingsgroeven.
Voor een correctie en een functioneel betrouwbare installatie, zelfs in moeilijke montageomstandigheden.
Grotere uitsparing voor deuropener kan noodzakelijk zijn.
Geluidsdemping maakt een stille werking van de elektrische deuropener mogelijk, vooral in deursystemen met onafgewerkte kozijnen of in gevoelige omgevingen zoals hotels of zorginstellingen. De functie van de elektrische grendel wordt daardoor geluidgedempt.

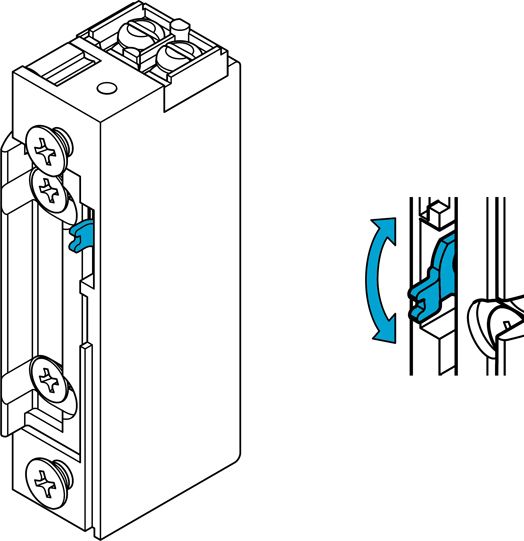

Mechanische ontgrendeling (E) via laterale ontgrendelingshendel (E-hevel).
FaFix elektrische deuropeners zijn voorzien van opschroefbare stukken (dagschoothouders). Hierdoor kan de druk van de deurafdichting worden aangepast.
Elektrische vrijgave (eE of 100 % ED) via continue stroomvoorziening
- Laag stroomverbruik
- Alleen mogelijk met gelijkspanning
Bedrijfsstanden:
- eE DC continubedrijf / AC korte bedrijfstijd
- 100%ED DC continue werking / AC niet mogelijk
- Alleen arbeidsstroom elektrische deuropeners
Toepassing
- Vrije doorgang, bv. voor goederenvervoer
- Winkeltijd/openingsuur met tijdschakelaar
Mechanische ontgrendeling (E) via laterale ontgrendelingshendel (E-hevel)
ProFix® combineert een FaFix® elektrische deuropener met een in de elektrische deuropener geïntegreerde dagschootgeleider, waardoor afstelling achteraf mogelijk is, zelfs bij radius sluitplaten.
Bovendien verbetert ProFix® het algemene aanzicht van de deur, aangezien het afdichtingsniveau tussen het deurblad en het kozijn niet wordt onderbroken.
Voor gedetailleerde informatie kunt u terecht op onze ProFix-pagina.
Bij elektrische sluitingen met standaardgrendel zwaait de grendel naar de zijkant. Om de grendel van het slot te kunnen ontgrendelen, moet het frame daartoe aan de zijkant worden verzonken.
Voor scharnierende deuren zijn sluitplaten met slotgrendelgeleiding vereist.
Bij ProFix® is de vergrendelingsgeleiding van de afdekking geïntegreerd in de draadloze elektrische sluitplaat.

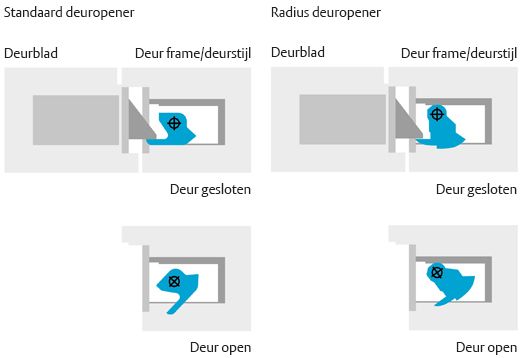

De grendel van de deuropener draait in de behuizing wanneer hij wordt losgelaten.
De deur wordt spanningsloos ontgrendeld en vergrendeld met stroom. Alleen te gebruiken met gelijkspanning.
Mogelijke toepassing: effeff vluchtwegdeuropener model 331/332 als elektrische vergrendeling van een vluchtweg.

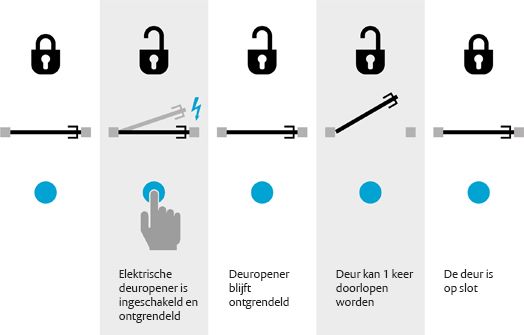

De deur is vergrendeld zonder spanning (werkstroom). Nadat contact is gemaakt, is een enkele opening mogelijk.
De vergrendelpen in het midden van de dagschoot van de elektrische slag zorgt ervoor dat de elektrische deuropener, nadat het contact tot stand is gebracht, ontgrendeld blijft totdat de deur wordt geopend.
Toepassingsgebied: b.v. voor het ontgrendelen van twee elektrische schoten in achter elkaar geplaatste deuren.
Bij de standaard elektrische deuropener zwaait de elektrische deuropenervergrendeling naar de zijkant. Om de grendel van het slot te kunnen ontgrendelen, moet het frame daartoe aan de zijkant worden verzonken.
Afhankelijk van het deursysteem en het ontwerp van de deurafdichtingen, kan een sterkere dagschootveer voordelig zijn bij gebruik met dagontgrendeling (E-hevel).
De zogenaamde dagschootveer is verantwoordelijk voor het gesloten houden van de deur wanneer de dagontgrendeling wordt geactiveerd.
Het terugmeldcontact is een microschakelaar die in de deuropener is ingebouwd en door de grendel van het slot wordt bediend. Het terugmeldcontact geeft informatie of de deur open of gesloten is. Dit is nuttig voor toegangscontrole en het bewaken van de openingstijd van de deur.
De elektrische deuropener kan binnen een spanningsbereik worden bediend. Bijvoorbeeld, 12 tot 24 volt AC/DC.
De vaste grendel is een elektrische deuropener grendelsluiting zonder verstelmogelijkheid (zonder FaFix-functie).
Elektrische deuropeners met vaste grendels hebben altijd een grotere sluitdiepte dan elektrische deuropeners met FaFix grendels.
Een vergrendelingsschuif wordt in het algemeen gedefinieerd als een glijvlak met een helling waarlangs een vergrendelingsschuif glijdt en tijdens het glijden wordt teruggedrukt op het oppervlak van de sluitplaat.
Vergrendelingsschuiven kunnen bijvoorbeeld worden bevestigd aan de elektrische deuropener (ProFix®), aan de sluitplaat of aan afzonderlijke adapters.
Sluitplaten voor elektrische deuropeners kunnen worden uitgerust met FaFix-vervangstukken. In geval van verandering van gebruik kunnen de vervangstukken worden vervangen door elektrische deuropeners zonder dat de sluitplaat moet worden vervangen.
De vaste grendel is een elektrische deuropener grendelsluiting zonder verstelmogelijkheid (zonder FaFix-functie).
Elektrische deuropeners met vaste grendels hebben altijd een grotere sluitdiepte dan elektrische deuropeners met FaFix grendels.
Een vergrendelingsschuif wordt in het algemeen gedefinieerd als een glijvlak met een helling waarlangs een vergrendelingsschuif glijdt en tijdens het glijden wordt teruggedrukt op het oppervlak van de sluitplaat.
Vergrendelingsschuiven kunnen bijvoorbeeld worden bevestigd aan de elektrische deuropener (ProFix®), aan de sluitplaat of aan afzonderlijke adapters.
Sluitplaten voor elektrische deuropeners kunnen worden uitgerust met FaFix-vervangstukken. In geval van verandering van gebruik kunnen de vervangstukken worden vervangen door elektrische deuropeners zonder dat de sluitplaat moet worden vervangen.
Als gevolg van de kracht die door de afdichting op het deurblad wordt uitgeoefend, is een voorbelasting op de elektrische dagschoot te verwachten.
Deze voorbelasting verhindert een veilige ontgrendeling en belemmert zo de openingsfunctie.
Elektrische deuropeners die op wisselstroom werken, kunnen met een hogere voorbelasting worden gebruikt.
Standaard elektrische deuropeners kunnen veilig ontgrendelen met een max. voorspanning van ca. 80 N bij wisselstroom of ca. 20 N bij gelijkstroom.
Als er grotere krachten optreden, moeten speciale elektrische deuropeners worden gebruikt, zoals model 131, model 143 of of model 118F.

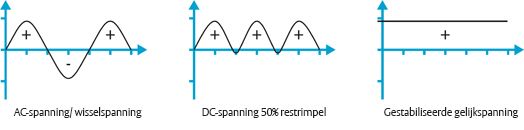

Verschillend voorbelastingsgedrag bij wisselstroom (AC) en gelijkstroom (DC):
Als de elektrische slag wordt bekrachtigd met wisselstroom (hoorbare zoemgeluiden), wordt het magnetisch veld 50 keer per seconde opgebouwd en weer vrijgegeven (50 Hz). Dit veroorzaakt een hamerende beweging op het anker en tot een bepaald punt kan de elektrische slag met voorbelasting ontgrendelen.
Wanneer gelijkstroom wordt toegepast op de elektrische deuropener (hoorbaar klikgeluid), wordt een magnetisch veld opgewekt in de spoel. Dit magnetisch veld moet nu de kracht overwinnen die via de omschakeling op het anker wordt uitgeoefend.
Als deze kracht groter is dan die van het magnetisch veld, kan de elektrische deuropener niet ontgrendelen of moet de deur eerst door de gebruiker in de afdichting worden getrokken (of gedrukt) om de voorbelasting te verminderen.
Men spreekt van pulserende gelijkspanning (50 % resterende rimpel) wanneer de wisselspanning door een gelijkrichter wordt gevoerd. In dit geval wordt de negatieve halve golf eenvoudig omgezet in een positieve halve golf.
Aangezien de pulserende gelijkspanning ook een pulserend magnetisch veld bij de deuropener opwekt, kan de deuropener iets beter ontgrendelen dan wanneer met gestabiliseerde gelijkspanning wordt gewerkt.

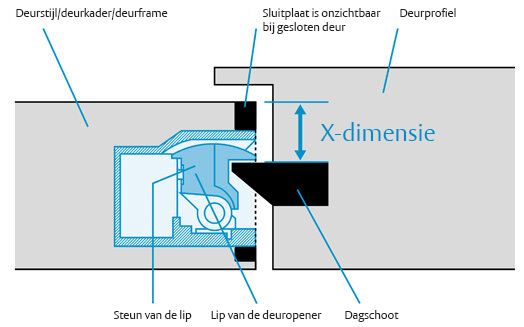

De x-afmeting bepaalt de keuze tussen ProFix1® en ProFix2®. Het geeft de afstand aan tussen de kaderspiegel en de grendel van het slot of de deuropener.
Deuren met scharnieren
x-afmeting groter dan/gelijk aan 9,4 mm = ProFix 1
Toepassingen met HZF en LAP sluitplaten kunnen in het algemeen worden vervangen door het ProFix systeem.
Sponningdeuren / aluminium en PVC deuren
x-afmeting vanaf 4 mm = ProFix 2
x-afmeting kleiner dan 4 mm = ProFix niet van toepassing
Alle Radius elektrische deuropeners zijn ProFix-compatibel:
Zwakke sluitveren kunnen de openingskracht op de deur verminderen en het geluid verminderen.
Bij voorkeur te gebruiken voor deuren met deurdranger of met draaideuraandrijving.
