Verdeckte Mitnehmerklappe für optisch ansprechende Türen
Gängige Mitnehmerklappen sind an der Tür sehr auffällig und stören den Gesamteindruck. Um das Design hochwertiger Türen zu erhalten, steigt die Nachfrage nach verdeckt montierten Produkten.
Die Mitnehmerklappe von ASSA ABLOY ist verdeckt im Falzraum der Tür montiert und eignet sich perfekt für dezentes Design.

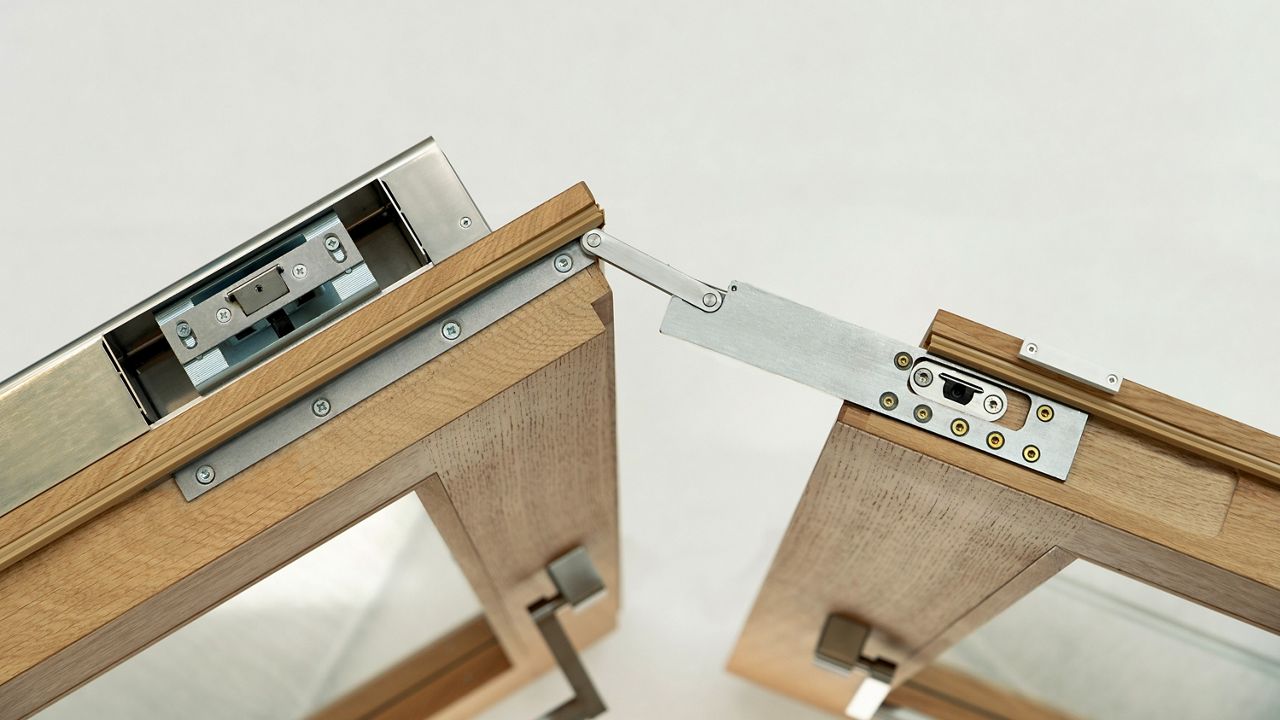

Lösung für Holzsysteme
Für alle Holzsysteme wird die gleiche Ausführung verwendet, da die Aufnahmegeometrie für die Mitnehmerklappe im Profil eingefräst werden kann. Voraussetzung: Bandabstände unter 2.800 mm und eine Mindesttürblattstärke von 55 mm.

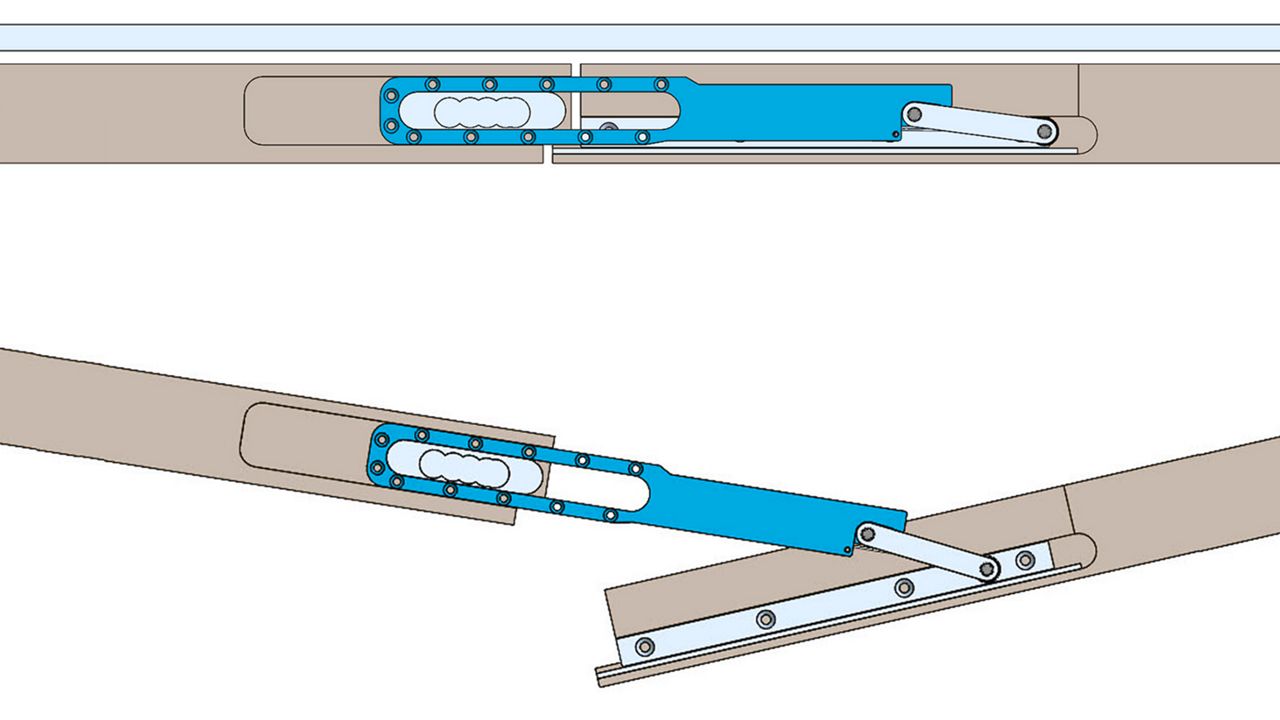

Die Mitnehmerklappe (blau) wird direkt in der gefrästen Aufnahme verschraubt.
Bei Betätigung über den Standflügel wird der Auslösehebel an einer im Gangflügel montierten Gegenplatte (grau) geführt.
Die Verwendung einer Obenverriegelung im Standflügel mit unterschiedlichen Dornmaßen ist dank einer entsprechenden Ausnehmung in der Mitnehmerklappe möglich
Lösung für Metallsysteme
Die Montageplatte (blau) und die Gegenplatte sind abgestimmt auf das jeweilige Profilsystem. Die Montageplatte dient als Adapter zum Ausgleich der Profilgeometrie
Die Aufnahme des Auslösehebels wird auf der Montageplatte montiert. Über Bohrungen lassen sich unterschiedliche Überstände des Auslösehebels am Standflügel realisieren.
Am Gangflügel ist eine Gegenplatte montiert, um die entstehenden Kräfte beim Öffnen über den Standflügel aufzunehmen.
Der türkis gekennzeichnete Bereich ist ausgelegt auf verschiedene Dornmaße für Obenverriegelungen, die vom Systemhaus vorgegeben werden.
Die verdeckte Mitnehmerklappe ist für verschiedene Profilsysteme verfügbar. Ihr zuständiger Außendienst klärt gerne, ob Ihr System dabei ist.
Die Vorteile im Überblick
- Nicht sichtbar im Falzraum montiert
- Keine Beschädigung der Oberfläche am Türflügel
- Nachrüstung möglich
- Vorbereitet für senkrechte Obenverriegelungen am Standflügel mit verschiedenen Dornmaßen
- Kombinierbar mit verdeckten und aufliegenden ASSA ABLOY Türschließern
- Einsetzbar an Feuer- und Rauchschutztüren (Eignungsnachweise in Verbindung mit der jeweiligen Feuer- und Rauchschutztür beachten)
- Einsetzbar an Fluchttüren
- Installation DIN links / DIN rechts
- Hochwertige Ausführung komplett aus Metall
