ATEX-Türöffner: funktionieren auch, wenn es brenzlig wird!
Die ATEX-Türöffner erfüllen die Anforderungen der ATEX-Richtlinie und können in explosionsgefährdeten Atmosphären eingesetzt werden.
In explosionsgefährdeten Bereichen müssen sämtliche Baukomponenten einer Zündgefahrenbewertung unterzogen werden. Bei elektrischen Geräten ist eine Baumusterprüfung durchzuführen: bei mechanischen und elektrischen Vorgängen darf keine Funkenbildung erfolgen oder eine Erwärmung auftreten, die zu einer Zündung führen könnte.
Die ATEX-Türöffner entsprechen der europäischen Produktschutzrichtlinie ATEX 2014/34/EU (ATmosphères EXplosibles), besitzen das EX-Logo und sind für die jeweils ausgewiesenen ATEX-Schutzzonen zugelassen. Die Öffner gehören zur ATEX-Gerätegruppe II und ist für den Einsatz in Bereichen mit explosionsfähiger Gas- oder Staubatmosphäre geeignet. Er ist für die Zonen 1 oder 2 bzw. 21 oder 22 mit einer Zündenergie von mehr als 3 mJ ausgelegt. Damit lassen sich Zonen der niedrigen und mittleren Gefährdungsstufe abdecken.
Türöffner für den EX-Schutz überzeugen durch wenig Installationsaufwand und geringe Kosten. In Kombination mit dem Netzteil Modell EX1003 bietet diese Systemlösung Sicherheit, wo es besonders darauf ankommt.
Zulassungen:
- Elektrische Türöffner: II 2G Ex ib IIB T4 Gb (Gas-Atmosphäre), II 2D Ex ib IIIC T95 °C Db (Staub-Atmosphäre), TPS 21 ATEX 062486 0017 X (EU-Baumusterprüfbescheinigung)
- Die Verwendbarkeit für Brandschutztüren wird durch das Zertifikat der Leistungsbeständigkeit 0432-CPR-00007 nachgewiesen
- Pneumatische Türöffner: EX9A 16 06 62486 015 (EX118P), EX9A 16 06 62486 014 (EX138P)
Funktionsweise:
Der Türöffner erfüllt die Anforderungen an die Zündschutzart Eigensicherheit nach EN 60079-11. Die Spule des elektrischen Türöffners und der Rückmeldekontakt bilden dabei zwei voneinander unabhängige eigensichere Stromkreise. Zum Betrieb ist jeweils ein zugehöriges eigensicheres Betriebsmittel (Netzteil und Schaltverstärker) erforderlich.

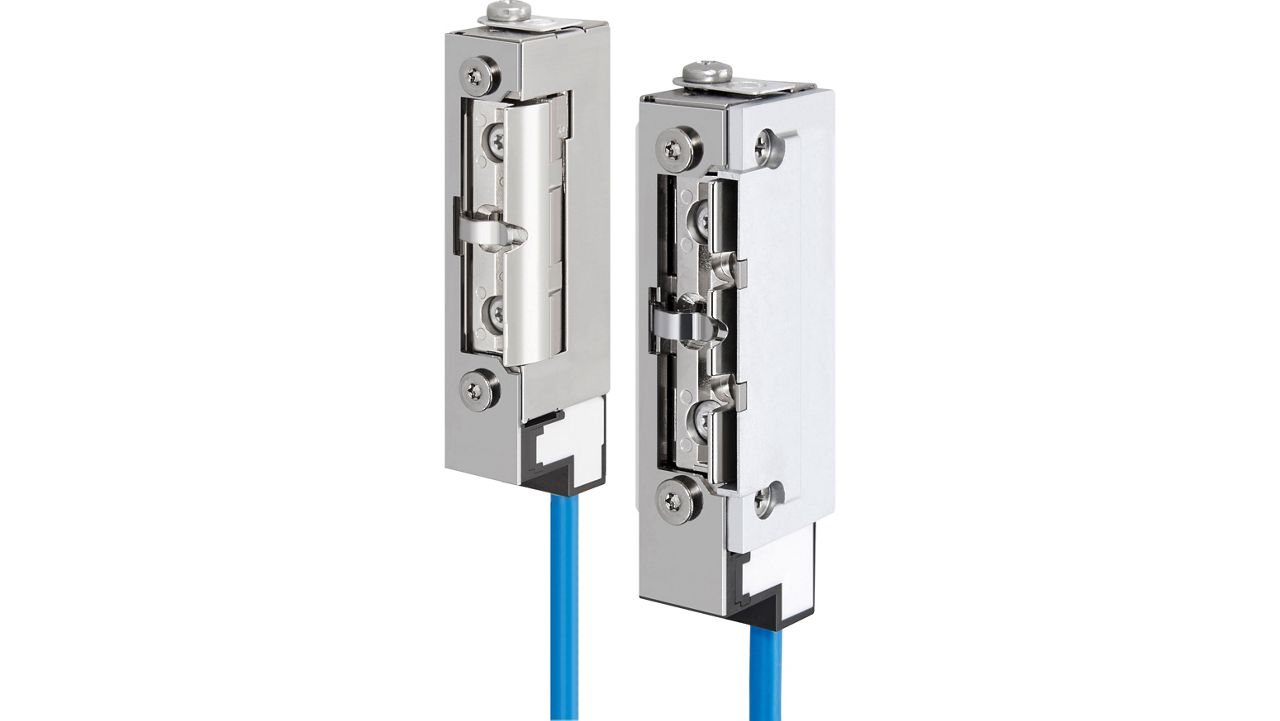

Neu: erster elektrischer ATEX-Türöffner mit Rückmeldung
Sichere Überwachung und Einbindung in Gebäudesteuerung
- Erster elektrischer ATEX-Türöffner mit Rückmeldekontakt
- Sichere Überwachung der Tür
- Einbindung in Gebäudesteuerung
- Geeignet für Brandschutztüren nach EN 14846
Kompakte Maße, sichere Konstruktion
- Deutlich kompakter als bisherige ATEX-Türöffner
- Flexibel verwendbar
- Erfüllt die Anforderungen an die Zündschutzart Eigensicherheit nach EN 60079-11
- Spezielles vergossenes Anschlusskabel zum externen Netzteil
Stromversorgung durch eigensicheres Netzteil
- EX-i-Stromversorgung (14,8 Volt) der Firma R. Stahl
- Installation außerhalb des explosionsgefährdeten Bereichs
- Im Fehlerfall wird Spannung niedrig gehalten, um Gefährdungen zu vermeiden
- Anschlusskabel direkt vom Türöffner zum Netzteil ohne Schnittstelle
- Kabellänge von 10 oder wahlweise 25 Metern
- Anschluss Rückmeldekontakt über eigensicheren Schaltverstärker von R. Stahl
Varianten
Elektrisch verriegelt
Elektrische ATEX-Öffner kommen standardmäßig mit Rückmeldekontakt und sind für Brandschutztüren zugelassen..
Pneumatisch verriegelt
Pneumatische ATEX-Öffner arbeiten mit Druckluft.
