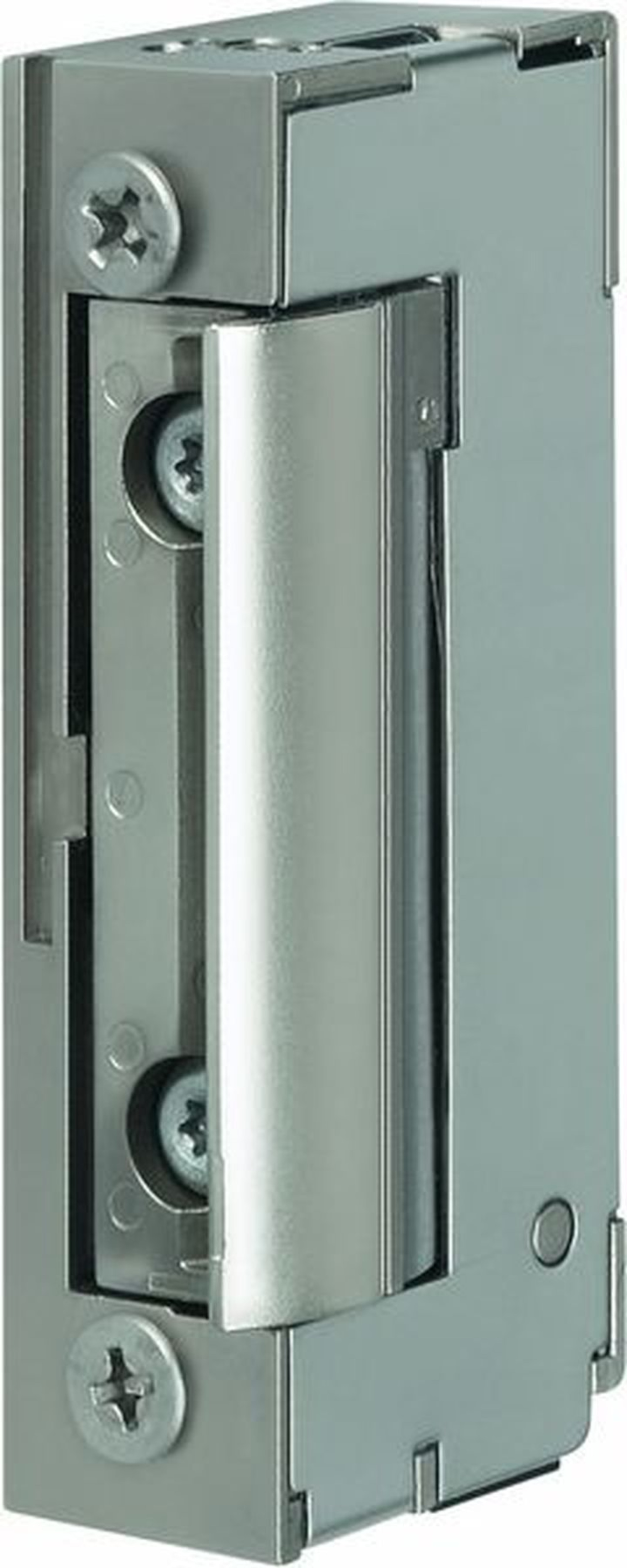

Elektrické otvárače plochej konštrukcie rada 118

Moderná séria elektrických otváračov s širokou škálou prevedení, ktoré pokrývajú všetky bežné požiadavky výrobcov a používateľov dverí.

118:

  • Je v polohe ODBLOKOVANÉ len počas trvania napäťového impulzu. Mimo tohto času sú dvere BLOKOVANÉ.
118RR:
  • Elektrický otvárač je navyše vybavený mikrospínačom so svorkovnicou, ktorý plne nahrádza doplnkové kontakty inštalované na dverách.
118E:
  • Umožňuje mechanické nastavenie páčky do polohy ODBLOKOVANÉ alebo ZABLOKOVANÉ. V polohe ODBLOKOVANÉ je vhodný pre trvalý priechod bez použitia elektrického impulzu na neobmedzene dlhú dobu. Prepnutím páčky do polohy ZABLOKOVANÉ funguje rovnako ako štandardné modely elektrických otváračov Effeff 118.
118RRE:
  • Elektrický otvárač je navyše vybavený mikrospínačom so svorkovnicou, ktorý plne nahradí doplnkové kontakty inštalované na dverách.
Výhody:
  • Malé konštrukčné rozmery (šírka iba 16 mm)
  • Cievka s širokým rozsahom
  • Šraubovací / zásuvný konektor
  • Symetrický konštrukčný tvar
  • Ľubovoľný smer montáže na lištu DIN vrátane horizontálneho
  • Rádiusová západka
Technické údaje:
  • Odolnosť proti vylomeniu: 370 kg
  • Rozsah nastaviteľnej západky: 3 mm
  • Materiál západky: tlakový odliatok, mosadz

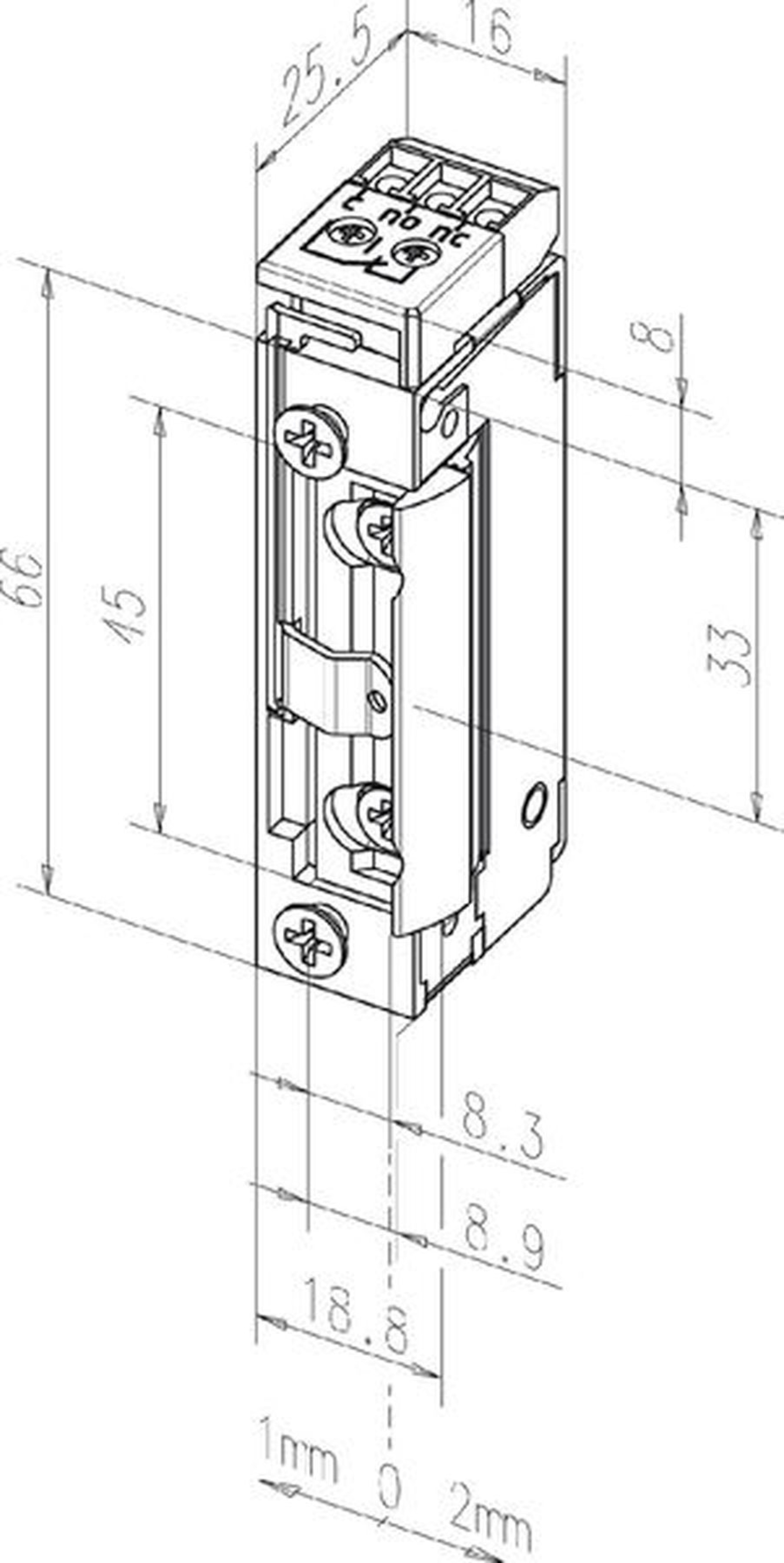

  • Rozmery: 66 x 16 x 25,5 mm
  • Rozmery RR s montážnym kontaktom: 74 x 16 x 25,5 mm
  • Odber cievok:
A71: 10–24 V AC/DC
  1. 280 mA (12 V DC)
  2. 250 mA (12 V AC)
  3. 560 mA (24 V DC)
  4. 500 mA (24 V AC)
B71: 22–42 V AC/DC
  1. 120 mA (11–13 V DC)
  2. 60 mA (24 V AC)
  • Trvalá prevádzka (denný režim):
  1. A71: 11–13 V DC
  2. B71: 22 – 26 V DC
  • Rozsah prevádzkových teplôt: -15 °C až +40 °C
  • Štandardné čelné lišty: 106, 021, 343, 324
Obsah balenia:
  • Elektrický otvárač
  • Balenie NEOBSAHUJE čelný plech (treba objednať samostatne)
