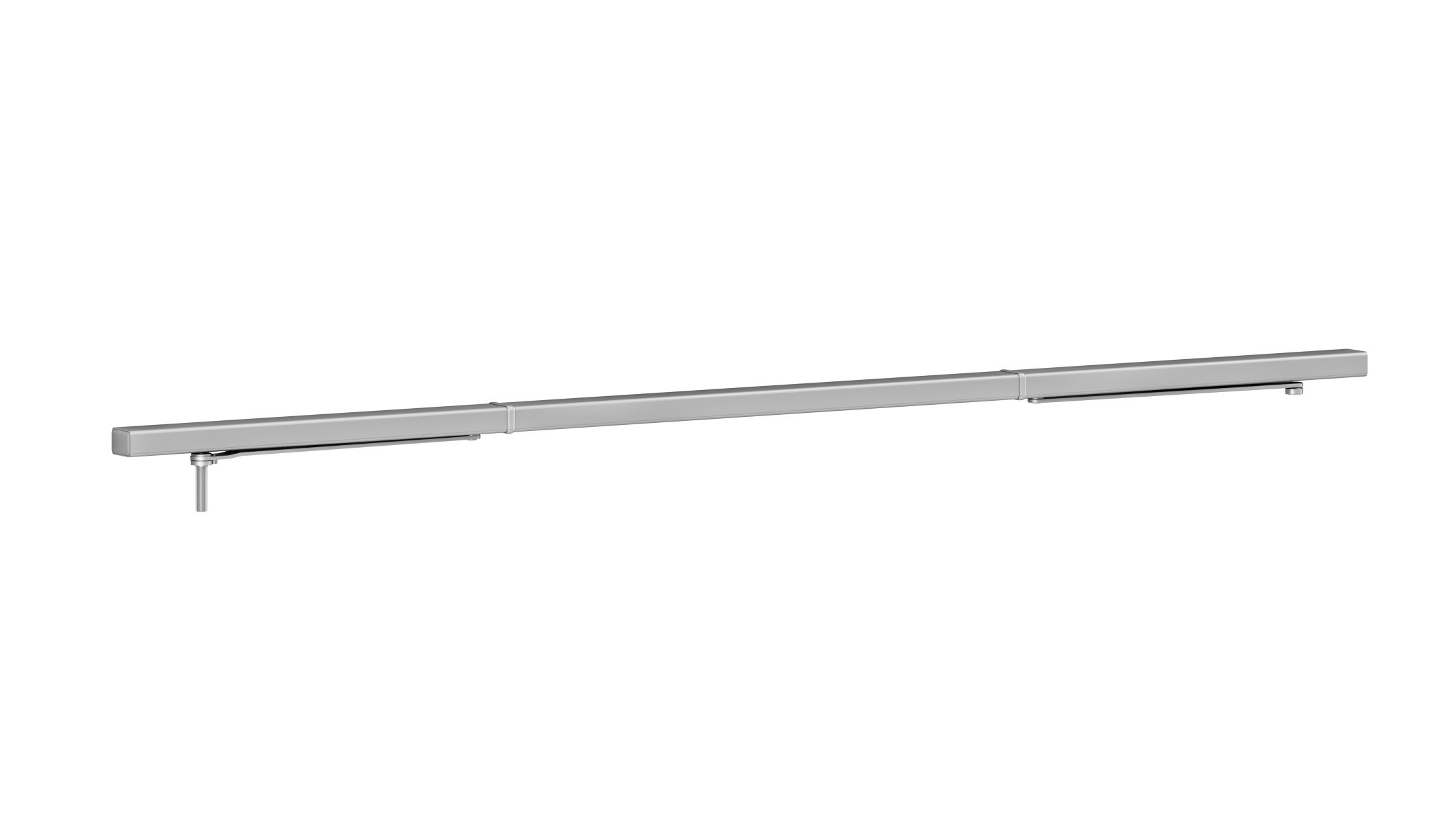

G-CO-FM, koordinator och frisving-arm till aktiv dörr

Användningsområde

ASSA ABLOY branddörrstängare klarar kraven enligt EN 1155 och EN 1158 för de flesta typer av brandavskiljande dörrar. De lämpar sig för övervakning av en eller flera brandklassade dörrar. Dessa dörrar finns exempelvis inom sjukhus, äldreboende, barnstugor, hotell, offentliga lokaler samt industriella anläggningar. ASSA ABLOY branddörrstängarsystem garanterar ett lätt och användbart system, för total säkerhet vid brand för enkel- eller pardörr med mekanisk koordinator. ASSA ABLOY branddörrstängarsystem är ett komplett system för olika individuella lösningar för alla användningsområden.

Egenskaper

• Monteras tillsammans med 1st dörrstängarhus DC700G-FM på aktivt dörrblad tillsammans med styrmodul A189 och 1st dörrstängarhus DC700 på passivt dörrblad (beställs separat)
• Glidarm för pardörr med inbyggd koordinator och frisving-funktion på aktivt dörrblad
• Frisving-arm G795 på aktiv dörr
• Glidarm G195 på passiv dörr
• För höger och vänster-dörrar: Ja
• Montering endast på karm gångjärnssida: Ja
• Dörrbredd: 1400-2500 mm (C/C gångjärn)
• Max öppningsvinkel: Ca 170 Grader
• Alla komponenter fullt integrerade i skenan
• Fuktklass: IP43
• Standardfärg: Silver
• Vikt: 4,5 Kg
• Höjd: 31 mm
• Djup: 43,5 mm
• Längd: Beroende av dörrarnas bredd: 1400-2500 mm (C/C gångjärn)

Funktion

• Vid normal drift så matas styrmodul A189 till DC700G-FM med 24 V / DC från brandlarmscentral, då kan den aktiva dörren manövreras utan motstånd tack vare frisving-funktionen
• Vid brand så bryts 24 V / DC ifrån brandlarmet bort till den aktiva dörrens styrmodul A189 för DC700G-FM dörrstängaren och dörren stänger

Tillbehör

• A188 Öppningsdämpare
