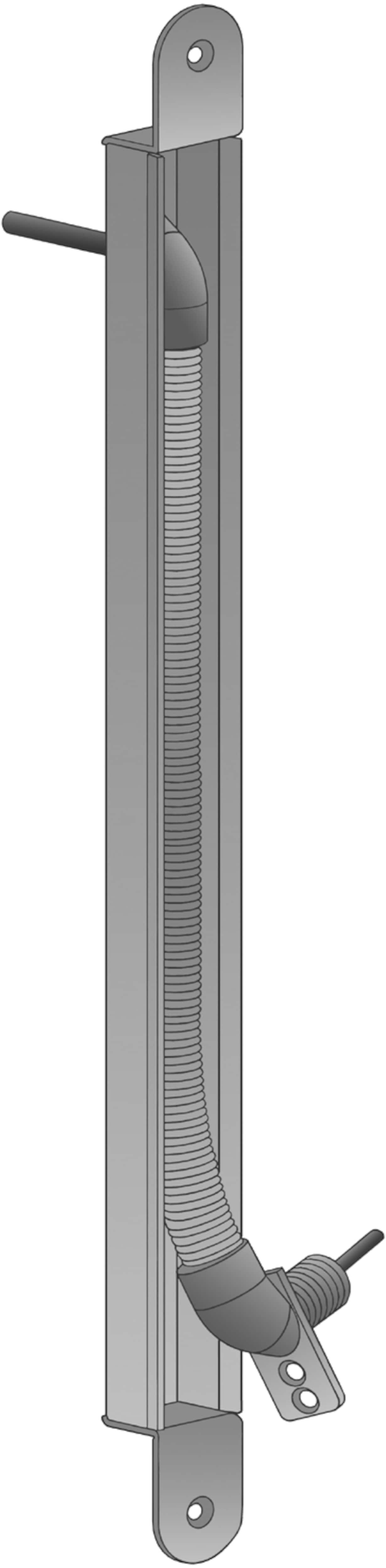

Kabelöverföring EA281, 512 mm

Kabelöverföring ABLOY EA280 / EA281 är avsedda för överföring av kablar mellan dörr och karm.

Egenskaper

För högsta driftsäkerhet ska mångtrådig mjuk kabel användas. max Ø 7,4 mm.
ABLOY EA281 används om dörrens öppningsvinkel är större än 120 ° eller om sidoförskjutningen på överföringsfjädern är större än 40 mm.

Funktion

Kabelöverförningen installeras i övre delen på dörrens gångjärnssida. Urtag för skyddsblecket sker i dörren.
Ledningsgenomdragning sker innan fastmontering.
Borrningarna ska göras stora nog för att ledningarna ska kunna röra sig något bakom skyddsbleck och fjäder.

OBS!
Aldrig mer än en kabel per överföring.
