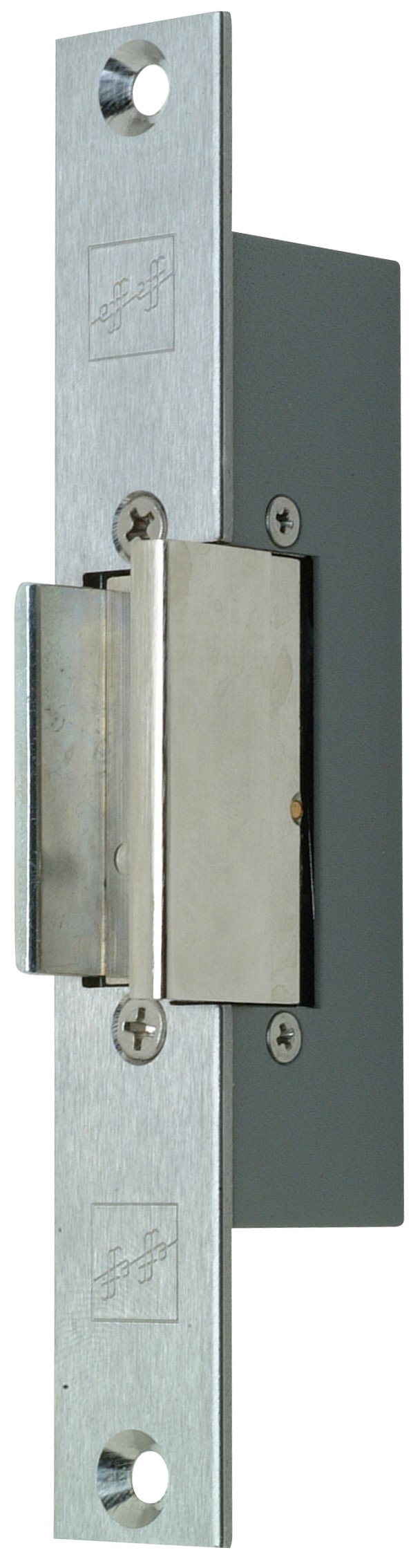

5934U, omvänd funktion

Användningsområde

Elslutbleck i direktionsutförande avsett att användas till helglasdörrar där den härdade glasskivan fångas in mellan lamellerna i elslutblecket.

Funktion

  • Levereras komplett med montringsstolpe i rostfritt
  • Vridfallslameller i förnicklad mässing och hus i zinklegering

Egenskaper

  • Omvänd funktion
    - Olåst vid spänningsbortfall
    - Kan erhållas med mikrobrytare (5934)

    • Teknisk data

    ASSA ABLOY elslutbleck skall alltid anslutas till likspänning.
    Skyddsdiod (t.ex. 1N4004) ska monteras så nära elslutbleckets spole som möjligt. Detta görs för att skydda styrande elektronik t.ex. kodlås eller kortläsare mot transienter (spänningstoppar).

    • Spänning / ström
      24 VDC ± 10 %, 110 mA
    • Mikrobrytare Enpoligt växlande
      Max. 30 VDC, 1 A
    • Glastjocklek 12 mm
