SK3000

Dørholdermagnet for vegg

Anvendelse
Elektromagnet spesielt konstruert for å holde brann-klassifiserte, selvlukkende dører i åpen stilling, over kortere eller lengre tid. Benyttes også på porter, røykluker og sluser.


Funksjon
Normalt koples dørholdemagneten til brannvarslingsanlegg. Når strømmen til magneten brytes, stenges døren ved hjelp av dørlukkeren. Dørholdemagneten er utstyrt med trykk-knapp for manuell utløsing. En fjærbelastet utkaster i magnetens senter motvirker all remanens, d.v.s. ingen permanent holdekraft når strømmen er brutt.


Utførelse
Magnet/bunnplate i stål galvanisert. Dekk-kappe i hvit farvet kunststoff.


Varianter

• 040097 med plast-deksel
• 040098 med metall-deksel

Tekniske data

• Driftspenning: 24VDC
• Strømforbruk: 67mA
• Temperaturområde: ·20°C til +80°C
• Holdekraft: 700N
• Ankerplate GD60W50 eller GD60T80B må bestilles separat.


Dørholdermagnet for tak, vegg- og gulvmontering

Anvendelse
Elektromagnet spesielt konstruert for å holde brann-klassifiserte, selvlukkende dører i åpen stilling, over kortere el. lengre tid. Kan monteres på gulv, i tak eller på vegg, da magneten kan vris 90° på avstandsbraketten. Finnes i 3 std. lengder, som kan kappes ned til ønsket lengde. VdS godkjent.


Funksjon
Normalt koples dørholdemagneten til et automatisk røyk-varslingsanlegg eller direkte til røykdetektor. Når strømmen til magneten brytes, stenges døren ved hjelp av dørlukkeren. Dørholdemagneten er utstyrt med trykk-knapp for manuell utløsing. En fjærbelastet utkaster i magnetens senter motvirker all remanens, d.v.s. ingen permanent holdekraft når strømmen er brutt.


Utførelse
Avstandsbrakett/bunnplate i stål lakkert. Magnet i stål galvanisert. Vinkelhode/dekk-kappe i kunststoff.


Varianter

• 040111 175 107
• 040112 325 257
• 040113 475 407

Ankerplate GD60W50 eller GD60T80B må bestilles separat.


Tekniske data

• Driftspenning: 24VDC
• Strømforbruk: 67mA (=1,6W)
• Temperaturområde: ÷20°C til +80°C
• Holdekraft: 700N (ca. 70kp)
• Remanens: 0N
• Mål i mm se målsatt tegning: L=lengde, M=avstand til senter magnet

Ankerplater for dørholdemagneter

Et utvalg ankerplater finnes for dørholdemagneter. Det er vesentlig at ankerplaten kan vinkles 100% i plan med holdemagneten for å oppnå nominell holdekraft.

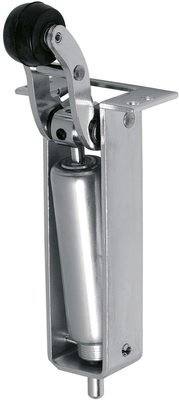

Dørtiltrekker hydraulisk

• Når dørbladet kommer inntil karmen utløses denhydrauliske sylinderen og trekker dørbladet til lukket stilling.

• Stål forniklet
• Lukkekraft : 40 - 50N

Dørtiltrekker hydraulisk for karmside

• Hydraulisk dørtiltrekker for montering på dørens karmside.
• For myk og effektiv lukking av døren

• Blank krom
• Lukkekraft 40N

Dørtiltrekker hydraulisk

• Hydraulisk dørtiltrekker for montering på dørens hengselside.
• For myk og effektiv lukking av døren

• Blank krom
• Lukkekraft : 40N

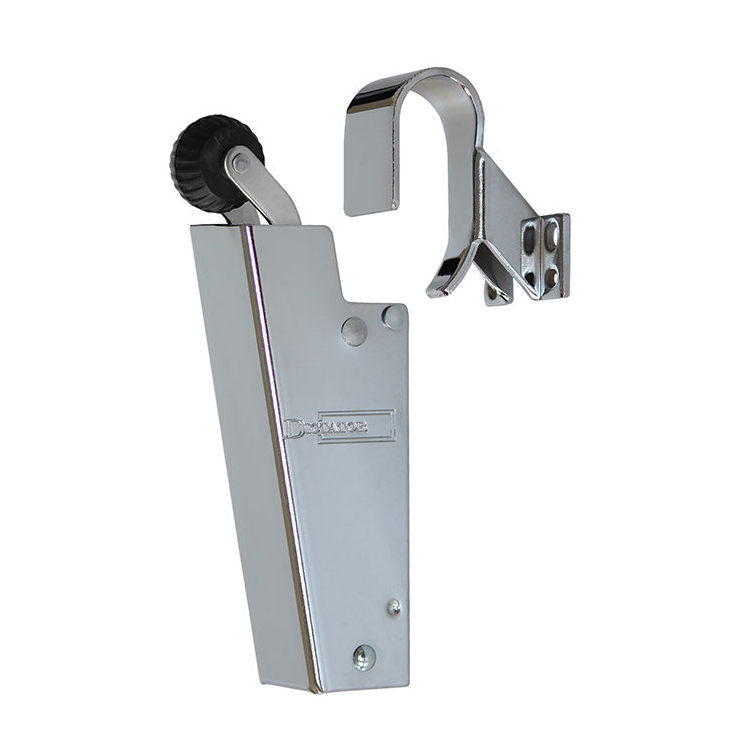

• For utenpåliggende montasje
• Fangkrok må bestilles i tillegg

• For myk og effektiv lukking av døren

• Vinkelfeste 802 passer sammen med SK1200 og SK1500.

• Monteres på icke hengselside.

Dørkoordinator for 2-fløyede branndører

Versjon
Dørkoordinator SR2000 L (lang utførelse) 500 430
Dørkoordinator SR2000 K (kort utførelse) 500 435


Dørkoordinator

Anvendelse
Sikrer at to-fløyede dører lukker i rett rekkefølge, uansett hvilken dør som åpnes først. For både slette og overfalsede dører. Medbringer kan være nødvendig.

Utførelse
Epoxylakkert sølv.

Tekniske data
Standard utførelse. Godkjent iht standard EN1158.
