Le contact d'ancrage est un interrupteur/capteur intégré à la gâche électrique. Il indique si la gâche électrique est verrouillé ou déverrouillé.
Le contact de retour est un microcontact intégré à la gâche électrique et actionné par le pêne. Le contact de retour d'information permet de savoir si la porte est ouverte ou fermée. Ceci est utile pour le contrôle d'accès et la surveillance du temps d'ouverture de la porte.

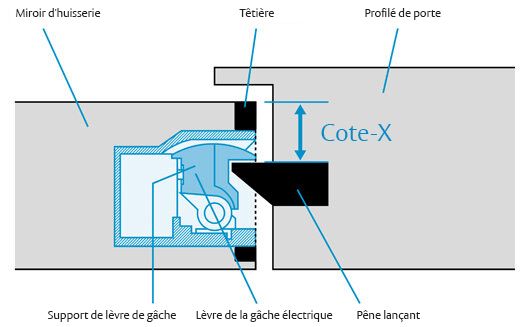

La cote-X détermine le choix entre ProFix1® et ProFix2®. Il indique la distance entre le miroir du cadre et le pêne de la serrure ou de la gâche électrique.
Portes avec charnières
Cote-X supérieure/égale à 9,4 mm = ProFix 1
Les applications équipées de plaques de verrouillage HZF et LAP peuvent généralement être remplacées par le système ProFix.
Portes à feuillure / portes en aluminium et en PVC
Cote-X à partir de 4 mm = ProFix 2
Cote-X inférieure à 4 mm = ProFix non applicable
Tous les gâches électriques Radius sont compatibles avec ProFix :

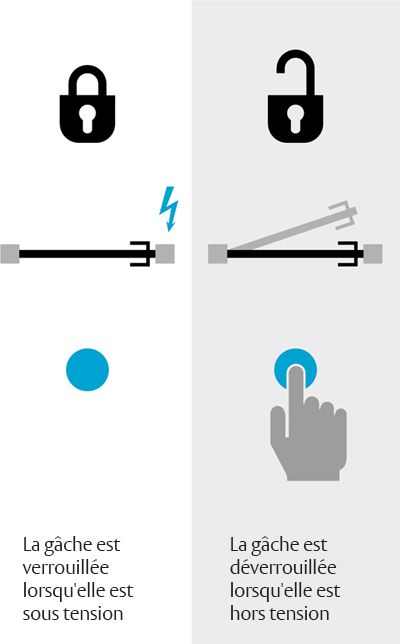

La porte est mise hors tension et verrouillée par le courant. Ne peut être utilisé qu'avec une tension continue.
Application possible: gâche électrique effeff escape route modèle 331/332 comme verrouillage électrique d'un chemin de fuite.

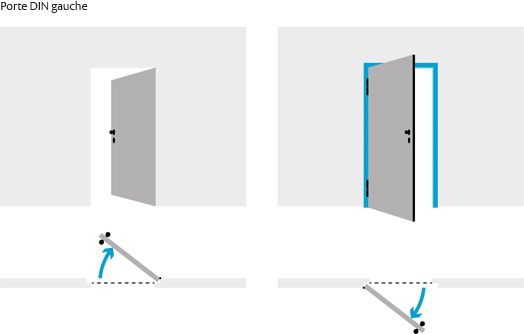

La porte est vue du côté où les charnières sont visibles. C'est le côté sur lequel il est ouvert.
Les spécifications DIN de la gâches électriques ou de la gâche se réfèrent au tableau DIN.
Pour les portes doubles, le sens DIN du vantail mobile est déterminant.
Déclenchement électrique (eE ou 100 % ED) via une alimentation continue
- Faible consommation de courant
- Seulement possible avec la tension DC
Modes de fonctionnement :
- eE Fonctionnement continu en CC / Fonctionnement court en CA
- 100%ED Fonctionnement continu en DC / AC non possible
- Les gâches électriques ne fonctionnent qu'en courant
Application:
- Libre passage, par exemple pour le transport de marchandises
- Heure du magasin/heure d'ouverture avec interrupteur horaire

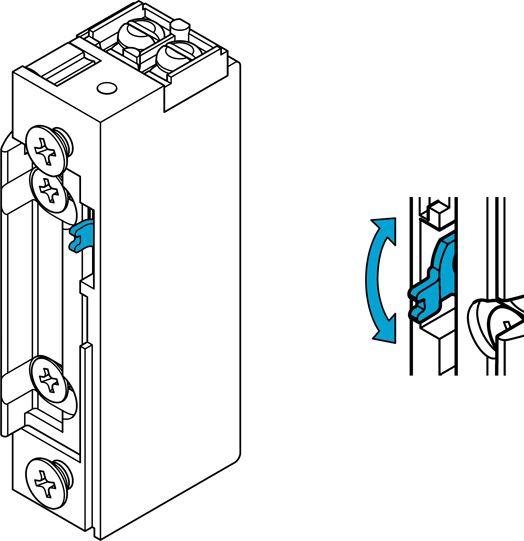

Déclenchement mécanique (E) par levier de déclenchement latéral (levier E)
Déclenchement mécanique (E) par le levier de déclenchement latéral (levier E).
Pour dissiper la haute tension qui se produit lorsque les bobines sont éteintes, nous recommandons des gâches électriques avec une diode. Cela permet d'éviter d'endommager les autres appareils connectés.
Dans les gâches électriques équipés d'une diode de roue libre ou d'une diode de protection bipolaire (diode suppresseur), une diode est insérée parallèlement à la bobine en sens inverse. Elle sert de diode de roue libre.
Important: les diodes bipolaires peuvent fonctionner aussi bien en courant continu qu'en courant alternatif. Pour les diodes en roue libre, l'affectation des broches doit être respectée ! Ils ne conviennent qu'au courant continu!
L'équipement supplémentaire avec retour d'information (RR) est recommandé ; il est même nécessaire pour certaines applications.
Application: pour les systèmes de code de porte, le contrôle d'accès ou d'autres systèmes électroniques de contrôle, si la gâche électrique et l'électronique sont connectés à la même alimentation. Pour des systèmes de contrôle d'accès efficaces, une gâche avec diode de roue libre/diode de suppression est généralement obligatoire.
Avec FaFix, la poignée de la gâche électrique est partagée. La partie supérieure du loquet peut être déplacée et verrouillée. Cela signifie qu'une partie du loquet est coincée. La gâche électrique reste en place sur la gâche.
Grâce au loquet électrique réglable et verrouillable, les gâches électriques FaFix peuvent être réglés avec précision. La pression d'étanchéité de la porte peut donc être augmentée ou diminuée.
Fafix est standard sur les gâches électriques modernes (par exemple effeff modèle 118).
Gâche électrique réglable et verrouillable. Cela facilite le travail lors du réglage du loquet.
Les trous de vis de la plaque de verrouillage sont fraisés en ovale. Rainures longitudinales sur la partie supérieure de la gâche électrique et sur la partie inférieure de la plaque de verrouillage.
Après l'installation, le boîtier de la gâche électrique peut être ajusté horizontalement à 4 mm derrière la gâche, aligné avec le boulon de verrouillage et fixé dans les rainures de verrouillage.
Pour une installation correcte et fonctionnellement fiable, même dans des conditions de montage difficiles. Une découpe plus grande pour la gâche électrique peut être nécessaire.
La porte est verrouillée sans tension. Il peut être ouvert pendant l'allumage. Un bourdonnement est audible pendant le fonctionnement en courant alternatif. Pas avec le courant continu.
Une glissière de verrouillage est généralement définie comme une surface de glissement avec une pente le long de laquelle une glissière de verrouillage glisse et est repoussée sur la surface de la plaque de verrouillage pendant le glissement.
Les glissières de verrouillage peuvent être fixées, par exemple, à la gâche électrique (ProFix®), à la plaque de verrouillage ou à des adaptateurs individuels.
Le silencieux permet un fonctionnement silencieux de la gâche électrique, en particulier dans les systèmes de porte avec des cadres non finis ou dans des environnements sensibles tels que les hôtels ou les établissements de santé. En conséquence, la fonction du loquet électrique est réduite au silence.
Le loquet fixe est un loquet de gâche électrique sans possibilité de réglage (sans fonction FaFix).
Les gâches électriques à loquets fixes ont toujours une profondeur de fermeture supérieure à celle des gâches électriques à loquets FaFix.
Les gâches électriques FaFix sont équipés de pièces à visser (supports de loquet). Cela permet d'ajuster la pression du joint de la porte.
Les plaques de verrouillage des gâches électriques peuvent être équipées de pièces de rechange FaFix. En cas de changement d'utilisation, les pièces de rechange peuvent être remplacées par des gâches électriques sans avoir à remplacer la gâche.
En raison de la force exercée par le joint sur le tablier de la porte, il faut s'attendre à une précharge sur le pêne du verrou électrique.
Cette précharge empêche un déverrouillage sûr et entrave ainsi la fonction d'ouverture.
Les gâches électriques fonctionnant en courant alternatif peuvent être utilisés avec une précharge plus élevée.
Les gâches électriques standard peuvent déverrouiller en toute sécurité avec une précharge maximale d'environ 80 N en courant alternatif ou d'environ 20 N en courant continu.
En cas de forces plus importantes, il faut utiliser des gâches électriques spéciaux, tels que le modèle 131, le modèle 143 ou le modèle 118F.
Comportement différent de la précharge avec le courant alternatif (AC) et le courant continu (DC) :
Lorsque la gâche électrique est alimentée en courant alternatif (bruit de bourdonnement audible), le champ magnétique s'accumule et se libère 50 fois par seconde (50 Hz). Cela provoque un mouvement de martèlement sur l'armature et, jusqu'à un certain point, la course électrique préchargée peut se libérer.
Lorsqu'un courant continu est appliqué à la gâche électrique (bruit de clic audible), un champ magnétique est généré dans la bobine. Ce champ magnétique doit maintenant vaincre la force appliquée à l'induit par l'inverseur.
Si cette force dépasse celle du champ magnétique, la gâche électrique ne peut pas se déverrouiller ou la porte doit d'abord être tirée (ou poussée) dans le joint par l'utilisateur pour réduire la précharge.

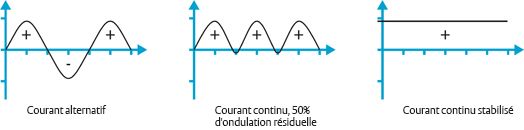

On parle de tension continue pulsée (ondulation résiduelle de 50 %) lorsque la tension alternative passe par un redresseur. Dans ce cas, la demi-onde négative est simplement convertie en une demi-onde positive.
Étant donné que la tension continue pulsée génère également un champ magnétique pulsé au niveau de la gâche électrique, la gâche électrique peut se déverrouiller un peu mieux que lorsqu'il utilise une tension continue stabilisée.
ProFix® combine une gâche électrique FaFix® avec un guide de pêne intégré dans la gâche électrique, ce qui permet un réglage a posteriori même avec des gâches à rayon.
En outre, ProFix® améliore l'aspect général de la porte, car le niveau d'étanchéité entre le tablier et le cadre n'est pas interrompu.
Pour des informations détaillées, veuillez consulter notre page ProFix.

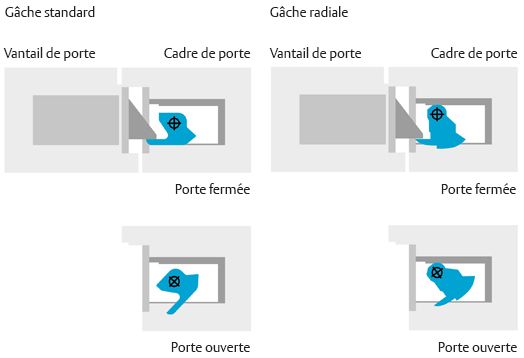

Sur les serrures électriques à pêne standard, le pêne bascule sur le côté. Pour déverrouiller le pêne, le cadre doit être encastré sur le côté à cet effet.
Pour les portes à charnières, des plaques de verrouillage avec guide de pêne sont nécessaires.
Avec ProFix®, le guide de la serrure est intégré à la plaque de verrouillage électrique sans fil.
Le pêne de la gâche électrique tourne dans le boîtier lorsqu'il est relâché.
Des ressorts de fermeture faibles peuvent réduire la force d'ouverture de la porte et réduire le bruit.
Utilisé de préférence pour les portes équipées de ferme-portes ou d'opérateurs de portes battantes.
En fonction du système de porte et de la conception des joints de la porte, un ressort de verrouillage plus puissant peut être avantageux lorsqu'il est utilisé avec le déblocage du verrou (E-latch).
Le ressort du pêne demi-tour est chargé de maintenir la porte fermée lorsque le déverrouillage est activé.
La gâche électrique peut fonctionner dans une plage de tension. Par exemple, 12 à 24 volts AC/DC.

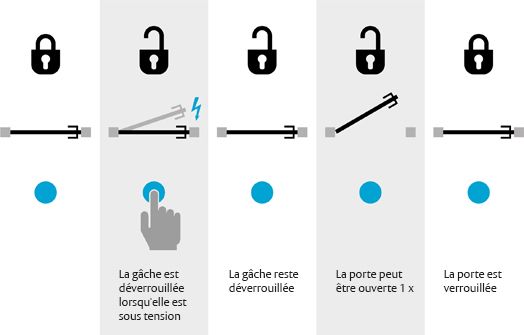

La porte est verrouillée sans tension (courant de travail). Une fois le contact établi, une seule ouverture est possible.
La goupille de verrouillage située au centre du pêne de la gâche électrique garantit qu'après le contact, l'ouvre-porte électrique reste déverrouillé jusqu'à l'ouverture de la porte.
Domaine d'application : par exemple pour le déverrouillage de deux coups électriques dans des portes dos à dos.
Avec l'ouvre-porte électrique standard, la serrure électrique de la porte pivote sur le côté. Pour déverrouiller le loquet, le cadre doit être encastré sur le côté à cet effet.
